УСТАНОВКА VACON • 77
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
5
5.4 БЛОК УПРАВЛЕНИЯ
5.4.1 КОМПОНЕНТЫ БЛОКА УПРАВЛЕНИЯ
Блок управления устройства VACON
®
NX Active Front End состоит из платы управления
и дополнительных плат (см. рис. ниже), для установки которых на плате управления
предусмотрено пять гнезд (A–E). Плата управления подключается к блоку питания через
разъем типа D или с помощью оптоволоконных кабелей.

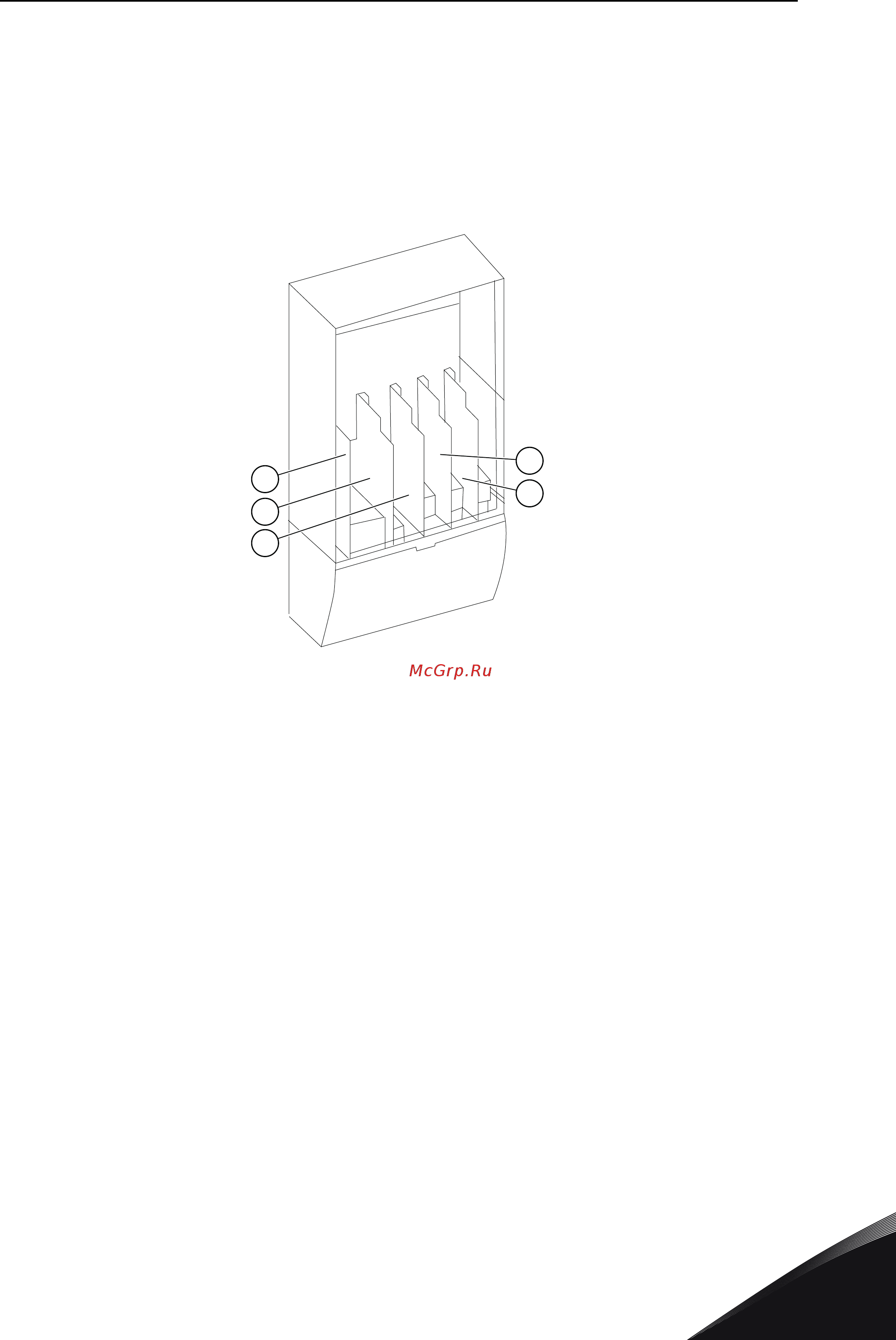

Рис. 46. Подключение базовых и дополнительных плат к плате управления
При поступлении VACON
®
NX Active Front End к заказчику блок управления устройства имеет
стандартный интерфейс управления. Если в заказе были указаны дополнительные опции,
конфигурация VACON
®
NX Active Front End будет соответствовать вашему заказу.
На следующих страницах вы найдете информацию о клеммах, а также стандартные примеры
подключения. Платы входов/выходов, установленные на заводе, указываются в коде типа
изделия. Более подробную информацию о дополнительных платах см. в руководстве по
эксплуатации плат входов/выходов VACON
®
NX.
Для ознакомления с инструкциями по установке блока управления, не прикрепленного к блоку
питания, см. Руководство по установке преобразователей частоты VACON
®
NXP IP00.
5.4.2 У
ПРАВЛЯЮЩЕЕ НАПРЯЖЕНИЕ (+24 В/EXT +24 В)
С преобразователем частоты можно использовать внешний источник питания со следующими
характеристиками: +24 В пост. тока ±10 %, минимум 1000 мА. Этот внешний источник можно
использовать для питания платы управления, а также базовых плат и плат расширения.
Подключите внешний источник питания к одной из двух двусторонних клемм (#6 или #12), см.
Рис. 48. При таком напряжении блок управления остается включенным, и вы можете
установить параметры. Однако измерения, связанные с силовой цепью (например, измерения
напряжения звена постоянного тока, температуры блока), невозможны, если преобразователь
частоты не подключен к сети электроснабжения.
ВНИМАНИЕ! Если на преобразователь частоты подается напряжение 24 В пост. тока от
внешнего источника питания, на клемме №6 (или №12) необходимо предусмотреть диод,
исключающий протекание тока в обратном направлении. Также следует предусмотреть
A
B
C
D
E
