VACON • 94 ПАНЕЛЬ УПРАВЛЕНИЯ
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Память активных отказов может хранить максимум 10 отказов в порядке их возникновения.
Отображаемую на дисплее информацию можно удалить, нажав кнопку reset. Дисплей вернется
в состояние, в котором он находился до аварийного отключения из-за отказа. Отказ остается
активным, пока не будет удален нажатием кнопки reset или сигналом сброса с клеммы входов/
выходов.
ВНИМАНИЕ! Для предотвращения непредусмотренного перезапуска преобразователя частоты
перед сбросом отказа отключите внешний сигнал пуска.
6.3.5 Т
ИПЫ ОТКАЗОВ
Отказы устройства VACON® NX Active Front End подразделяются на четыре типа. Эти типы
отличаются друг от друга последующим поведением преобразователя частоты. См. Табл. 33.

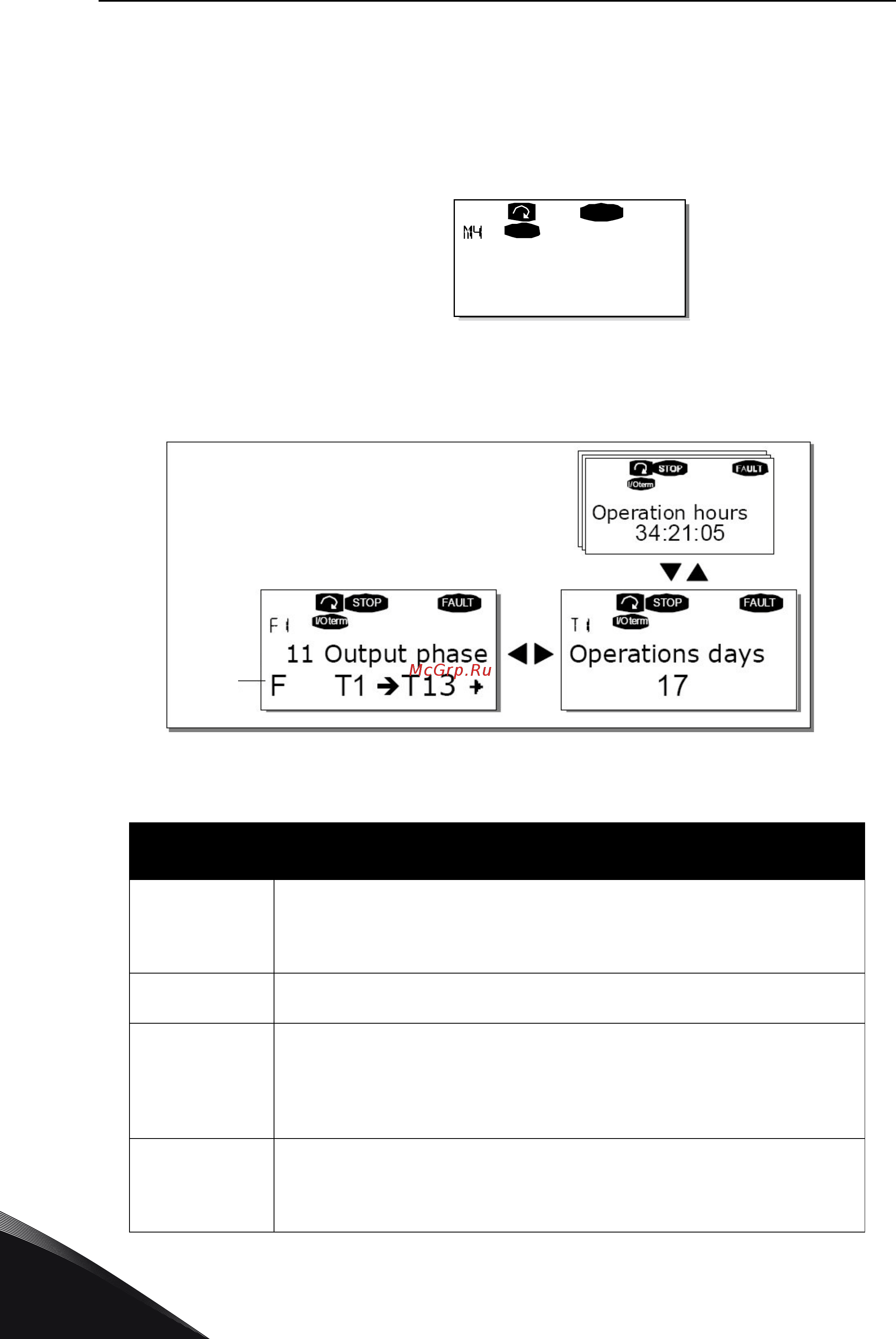

Рис. 61. Индикация отказа
Таблица 33. Типы отказов
Символ типа
отказа
Значение
А
(Аварийный
сигнал)
Этот тип отказа является признаком необычного рабочего состояния.
Он не приводит к остановке преобразователя частоты и не требует
каких-либо специальных действий. Сообщение об отказе типа «A»
отображается на экране около 30 секунд.
F
(Отказ)
При отказе типа «F» преобразователь частоты прекращает работу.
Для его перезапуска требуется предпринять определенные действия.
AR
(Отказ с
автосбросом)
Если возникает отказ типа «AR», преобразователь частоты
немедленно останавливается. Отказ сбрасывается автоматически,
и преобразователь частоты пытается перезапустить двигатель. Если
перезапустить двигатель не удастся, произойдет аварийное
отключение по отказу (FT, см. ниже).
FT
(Отключение по
отказу)
Если преобразователю частоты не удается перезапустить двигатель
после отказа типа «AR», возникает отказ «FT». Отказ типа «FT»
по существу приводит к тому же результату, что и отказ типа «F»:
преобразователь частоты останавливается.
F0
RED Y
I/O term
ctive faults
Нормальное
состояние,
отказов нет
11202.emf
