УСТАНОВКА VACON • 69
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
5
5.2.4 НАПРАВЛЕНИЕ ВОЗДУШНОГО ПОТОКА
Охлаждающий воздух должен впускаться через вентиляционные отверстия в двери и выходить
через выпускное отверстие вверху шкафа. Ниже приведены возможные варианты компоновки
шкафа, при которых нагретый воздух, выходящий из блока питания, будет направляться
к верхнему выпускному отверстию шкафа и не будет возвращаться к нагнетательному
вентилятору.

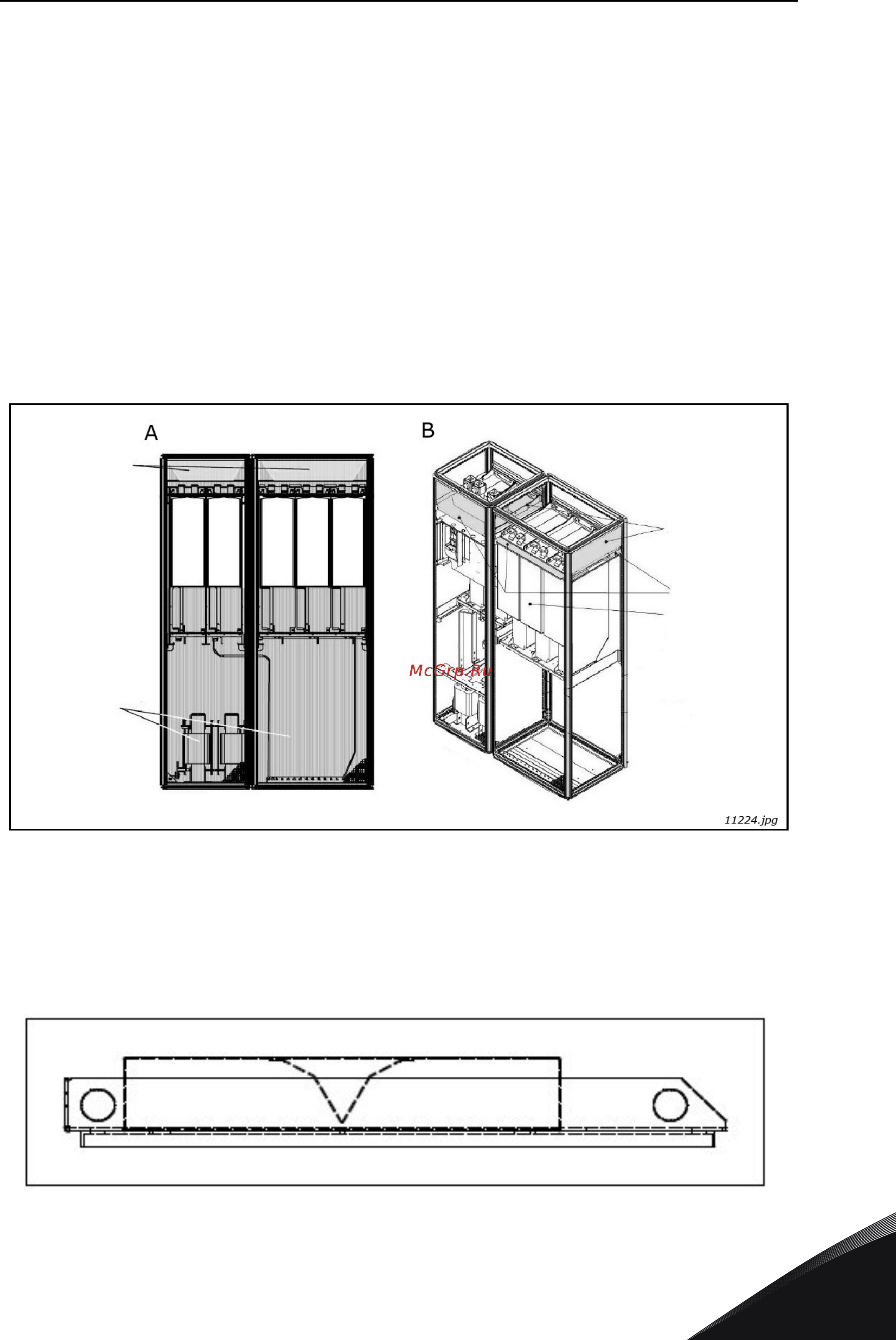

Рис. 37. Направляющие для циркуляции охлаждающего воздушного потока внутри шкафа
ВНИМАНИЕ! При использовании плоской крыши установите V-образную направляющую
воздушного потока на нижней стороне крыши, чтобы поток воздуха направлялся
горизонтально. См. Рис. 38.
Рис. 38. Вид конструкции крыши сбоку
A.
Установка закрытого воздуховода между блоком питания и выпускным отверстием
вверху корпуса (вариант A на Рис. 37).
B.
Установка экранов в проемах между блоком питания и стенками шкафа (вариант B на
Рис. 37).
Экраны следует разместить над отверстиями для выпуска воздуха, расположенными по
бокам модуля.
Экраны
Листовой
Защита
Сетка для защиты
Воздуховод
от касания
от касания
металл
11216.emf
