ПАНЕЛЬ УПРАВЛЕНИЯ VACON • 87
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
6
6.1.3 ТЕКСТОВЫЕ СТРОКИ
Три текстовых строки (•, ••, •••) предоставляют пользователю информацию о текущем
местоположении в структуре меню панели управления, а также информацию, связанную
с работой преобразователя частоты.
6.2 КНОПКИ ПАНЕЛИ УПРАВЛЕНИЯ
На буквенно-цифровой панели управления VACON
®
NX имеется 9 кнопок, служащих для
управления устройством VACON® NX Active Front End, задания параметров и отображения
контролируемых значений.

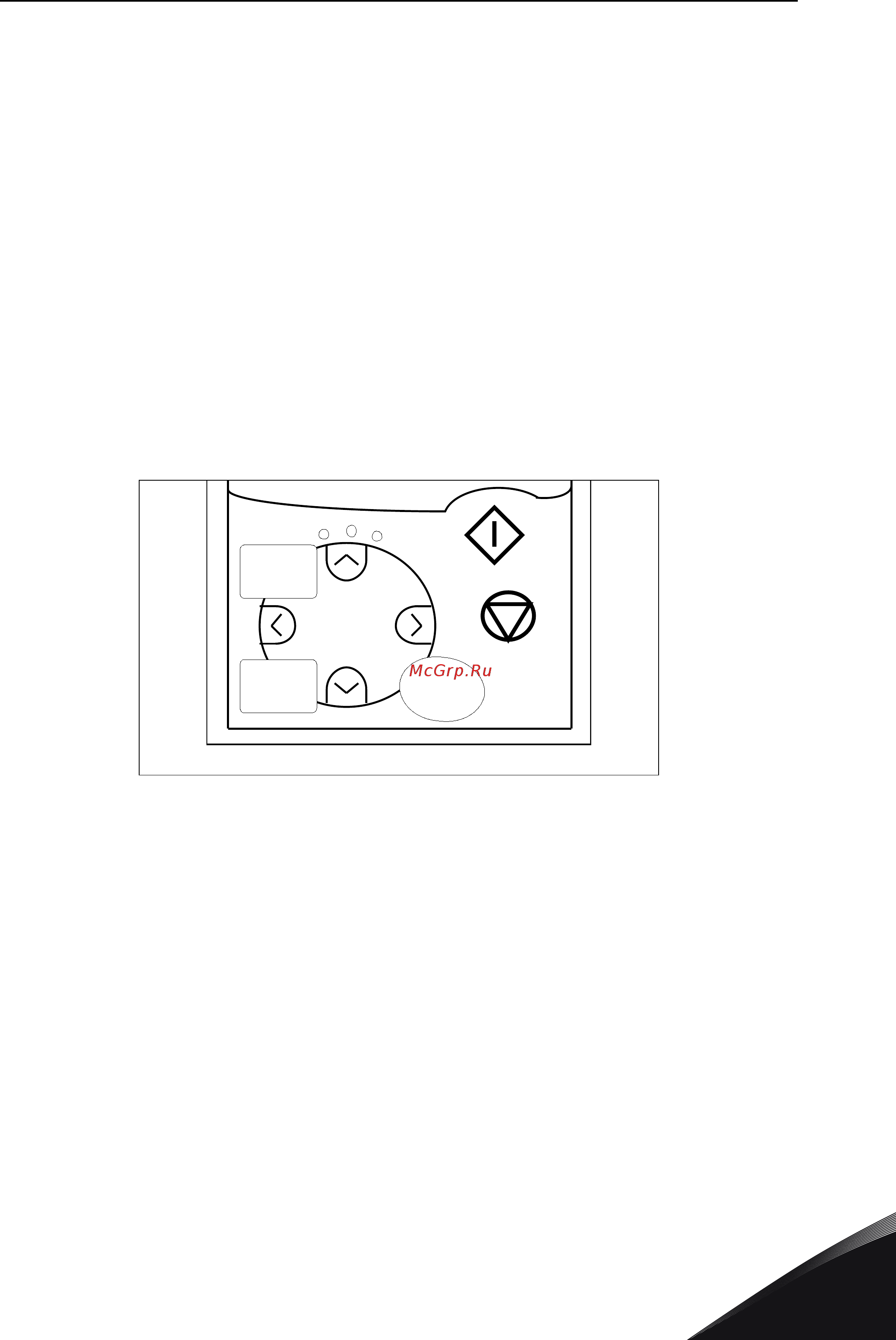

Рис. 57. Кнопки панели управления
•
=
Индикатор местоположения: отображает символ и номер меню, параметра и т. п.
Пример: M2 = Меню 2 (Параметры); P2.1.3 = Время разгона.
••
= Строка описания: содержит описание меню, значения или отказа.
•••
=
Строка значения: здесь отображаются числовые и текстовые значения заданий,
параметров и т. д., а также количество подменю, имеющихся в том или ином меню.
enter
reset
sele ct
11208.emf
