УСТРОЙСТВО ACTIVE FRONT END (AFE) VACON • 31
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
4
4.6 ПРИЛОЖЕНИЕ
Для работы устройства VACON
®
NX Active Front End необходимо специальное программное
обеспечение; оно поставляется в комплекте с устройством NX AFE. Дополнительную
информацию о применении можно найти в руководстве по применению VACON
®
NX AFE.
4.7 СХЕМЫ
4.7.1 СОЕДИНЕНИЕ МЕЖДУ БЛОКОМ УПРАВЛЕНИЯ И БЛОКОМ ПИТАНИЯ
Связь между блоком питания и блоком управления устройства Active Front End устанавливается
с помощью оптоволоконного кабеля, Рис. 11. Стандартная длина оптоволоконного кабеля
составляет 1,5 м. Оптоволоконные кабели другой длины доступны под заказ. Максимальная
длина оптоволоконного кабеля составляет 10 м. Плата адаптера расположена на обратной
стороне блока управления, см. Рис. 12. Клеммы платы ASIC расположены в устройстве под
черной крышкой, Рис. 13. Чтобы открыть черную крышку, необходимо открутить два винта
с левой и правой стороны.

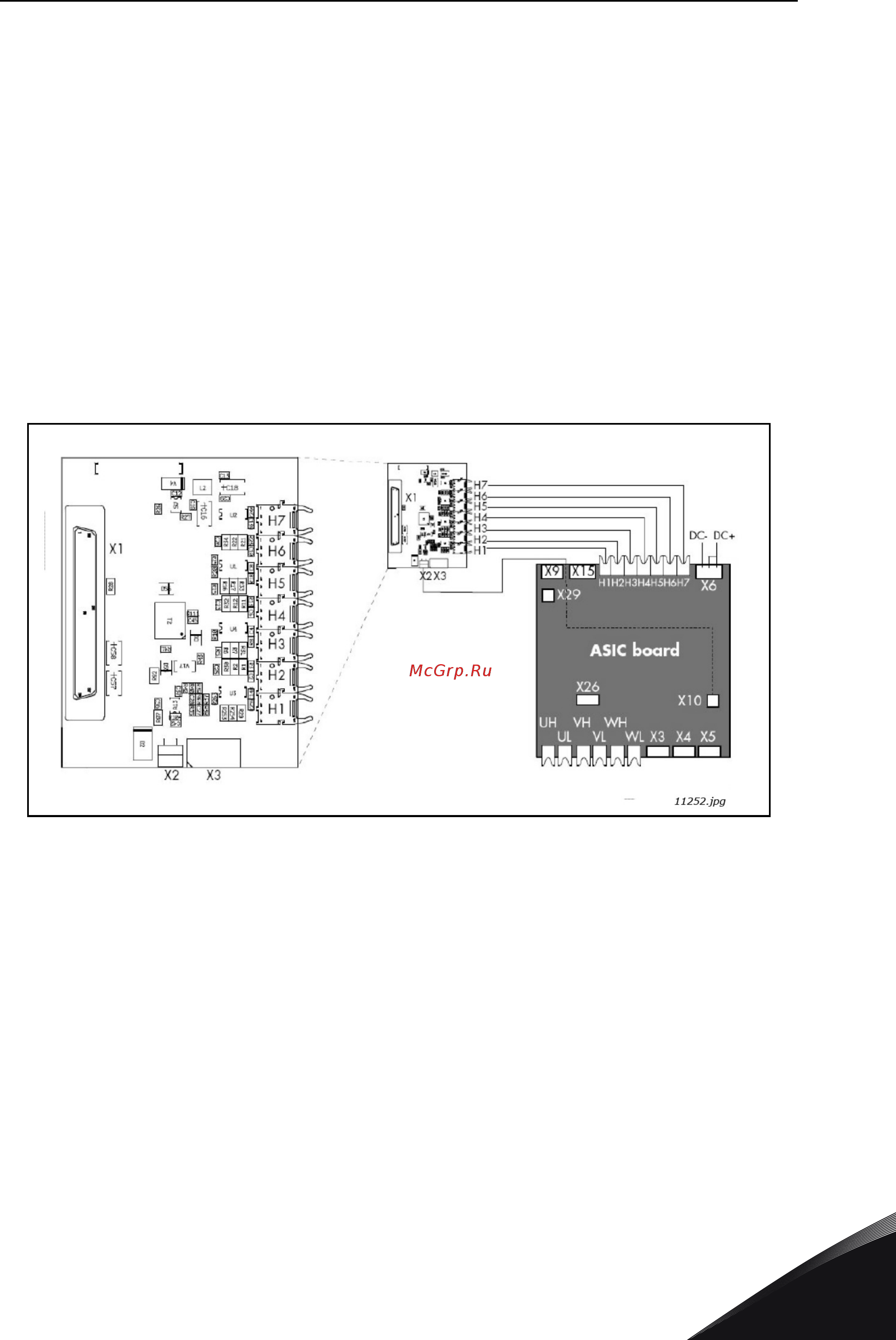

Рис. 11. Плата адаптера оптоволоконного кабеля
