CG Drives & Automation, 01-5325-09r2 Функциональное описание 141

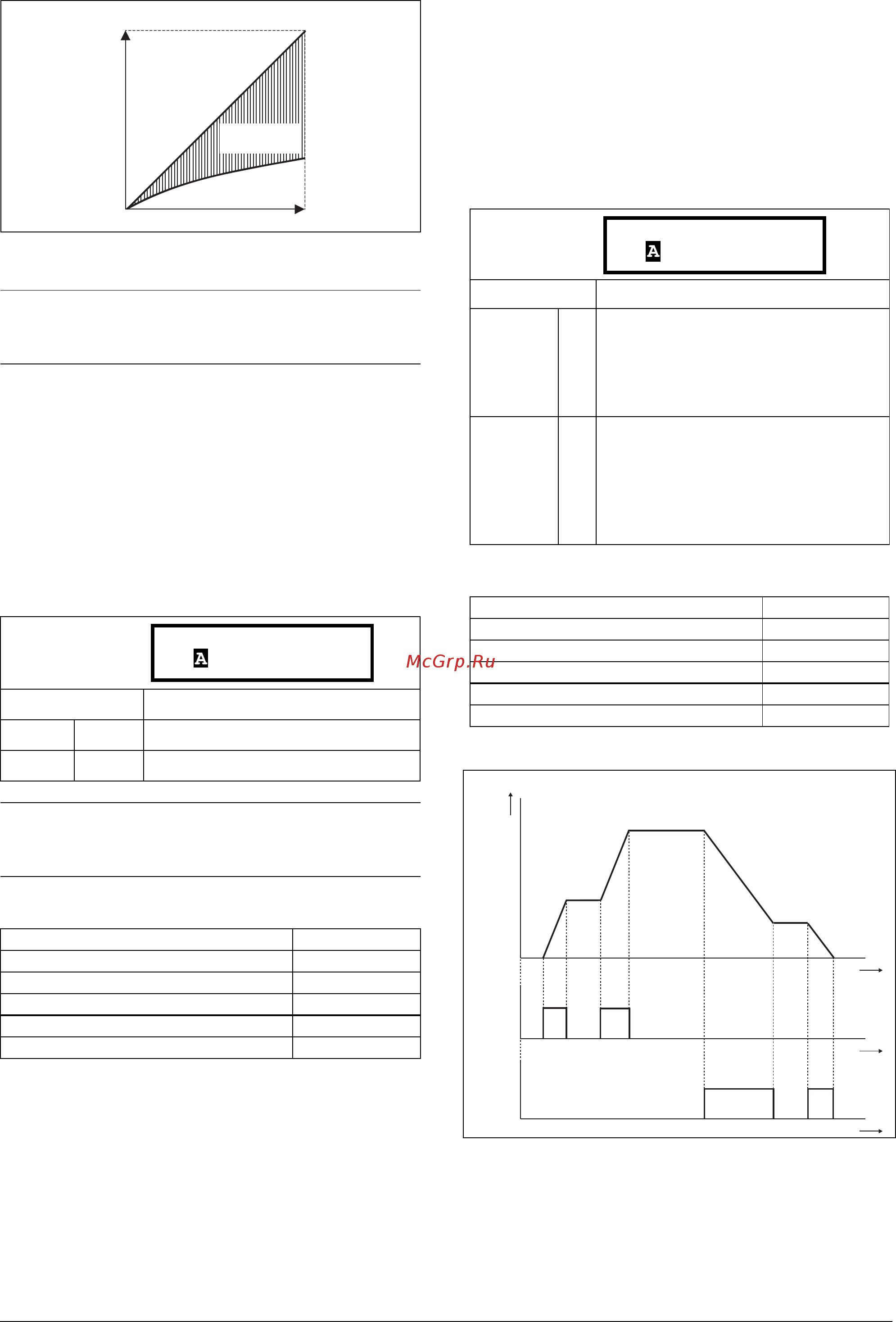

Рис. 102Оптимизация поля
Максимальная мощность [355]
Ус т а н о в ка максимальной мощности. Может
использоваться для ограничения мощности двигателя
при снижении количества потребляемой им
электроэнергии. Эта функция играет роль верхнего
предельного значения мощности и внутренне
ограничивает параметр Макс момент [351] в
соответствии с
= Tпред.[%] / (Факт. скор. / Синхр. скор.)
Информация для интерфейса
11.3.7 Предустановленные задания
[360]
Автоматический потенциометр [361]
Используется для установки свойств функции
автоматического потенциометра. Для получения
информации о значениях функции автоматического
потенциометра см. меню "ЦифBx1" [521].
Информация для интерфейса
Рис. 103Функция AвтПoтц
ПРИМЕЧАНИЕ. Оптимизация поля приносит
наилучшие результаты на устойчивых участках в
слабо изменяющихся процессах.
По умолчанию: Выкл
Выкл 0 Выкл. Нет пред. мощн.
1 - 400 1 - 400 1 - 400% от номин.мощн. двиг.
ПРИМЕЧАНИЕ. Максимальная допустимая настройка
параметра 355 ограничивается соотношением I
ОМ
/
I
дв.
х 120%, но не более 400%.
Номер регистра Modbus/DeviceNet: 43145
Ячейка/указатель Profibus 169/49
Указатель EtherCAT (шестнадцатеричный)4c49
Указатель Profinet IO 19529
Формат данных Fieldbus Long, 1 = 1 %
Формат данных Modbus EInt
50
Hz
f
%
U
100
Область оптимизации поля
355 Макс Мощн
Stp Выкл
По умолчанию: С памятью
Энергозав
исимый
0
После останова, аварии или отключения
питания преобразователь частоты
всегда начинает вращение с нулевой
скорости (или с минимальной скорости
при соответствующем выборе).
С памятью 1
C памятью. После останова, аварии или
отключения питания преобразователь
частоты запоминает значение задания
на момент останова. После новой
команды на пуск выходная скорость
восстанавливается до этого значения.
Номер регистра Modbus/DeviceNet: 43131
Ячейка/указатель Profibus 169/35
Указатель EtherCAT (шестнадцатеричный)4c3b
Указатель Profinet IO 19515
Формат данных Fieldbus UInt
Формат данных Modbus UInt
361 Bcтp пoтeнц
Stp С памятью
t
t
n
t
AвтПoтц
Б
AвтПoтц
M
