Emotron FDU48-146-54 [65/260] Выполнение идентификационного пуска
![Emotron FDU48-2P5-2Y [65/260] Выполнение идентификационного пуска](/views2/1571675/page65/bg41.png)
CG Drives & Automation, 01--5325-09r2 Основные функции 61
7.3 Выполнение
идентификационного
пуска
Чтобы получить оптимальную производительность
системы ПЧ/двигатель, преобразователь должен изме-
рить электрические параметры (сопротивление
обмотки статора и т.д.) подключенного двигателя. См.
меню [229] "Тест дв-ля".
7.4 Использование памяти
панели управления
Данные можно скопировать из преобразователя
частоты в память панели управления, и наоборот.
Чтобы скопировать все данные из преобразователя
частоты (вместе с наборами параметров A-D и дан-
ными двигателя) выберите параметр "Кoпиp в ПУ"
[234], Кoпиp в ПУ.
Чтобы скопировать данные из панели управления в
преобразователь частоты, войдите в меню "Кo
пиp из
ПУ" [235] и выберите данные, которые необходимо
скопировать.
Память в панели управления полезна при использова-
нии преобразователей частоты без панели управления
и в случаях, когда у нескольких преобразователей оди-
наковые настройки. Кроме того, она может приго-
диться для временного хранения настроек.
Скопируйте в панель управления настройки из одного
преобразователя частоты
, затем подключите панель к
другому преобразователю и загрузите в него
настройки. ПРИМЕЧАНИЕ:

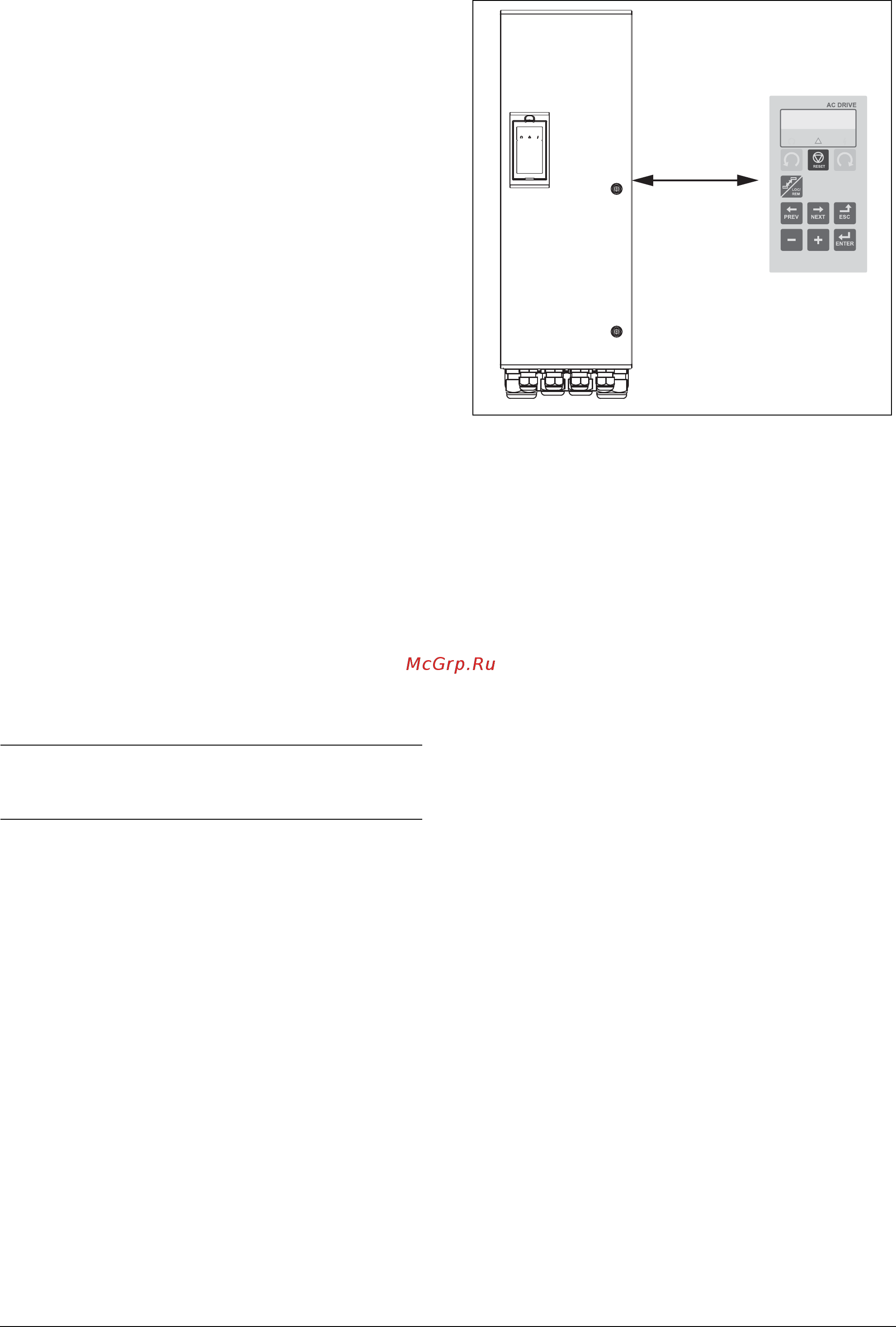

Рис. 61 Копирование и загрузка параметров из прео-
бразователя частоты в панель управления, и
наоборот
ПРИМЕЧАНИЕ. Копирование в преобразователь и из
него возможно только в режиме останова
преобразователя.
Преобразова-
тель частоты
