26 Установка CG Drives & Automation, 01-5325-09r2
3.1.2 Снимите/откройте нижнюю
переднюю крышку на
корпусе с типоразмерами E2
и F2 (IP20/21)

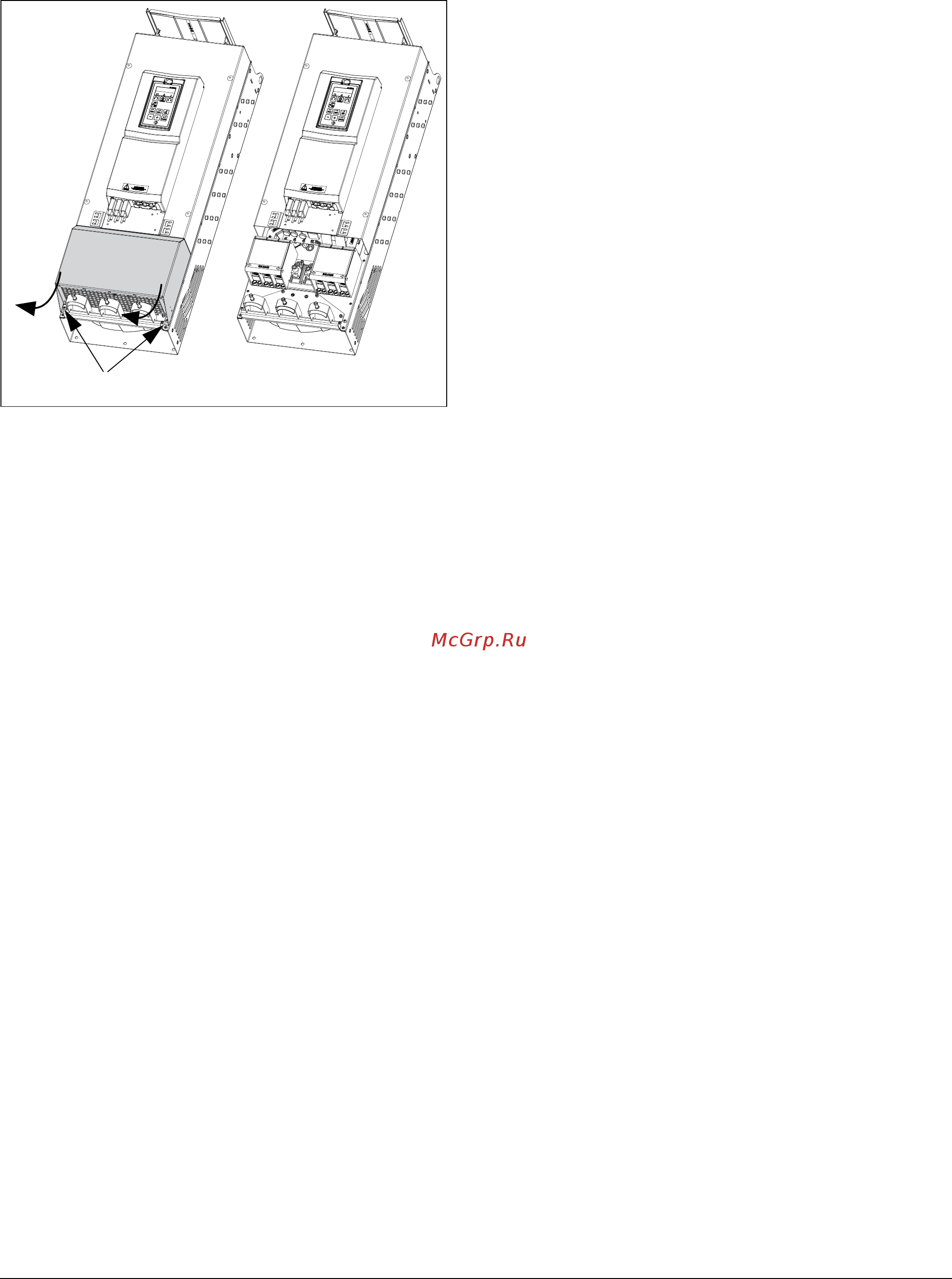

Рис. 25 Ослабьте два винта и снимите нижнюю
крышку (принципиальная схема)
Для получения доступа к клеммам сети, двигателю,
опции DC+/DC- и тормозу, снимите нижнюю крышку
в следующем порядке
• Ослабьте два винта B (см. Puc. 25).
• Немного потяните крышку, приподнимите и
снимите ее.
3.2 Подключение кабелей
для моделей небольших
типоразмеров корпуса
IP54 - FDU48/52-003 до 074 (типоразмеры корпуса
B, C и D)
IP20/21 - FDU48 025 до 244 (типоразмеры корпуса
C2, D2, E2 и F2)..
3.2.1 Сетевые кабели
Размеры кабелей сетевого питания и двигателя
должны соответствовать местным нормативам.
Кабель должен выдерживать ток нагрузки
преобразователя частоты.
Рекомендации по выбору сетевых
кабелей
• Для выполнения требований стандарта EMC не
обязательно использовать экранированные сетевые
кабели.
• Используйте термостойкие кабели,
выдерживающие +60°C или выше.
• Характеристики кабелей и предохранителей
должны соответствовать действующим
нормативным документам и номинальному
выходному току двигателя. См. таблицу 46, стр.
239.
• Для проводов с поперечным сечением < 16 мм
2
в
качестве заземляющего провода следует
использовать провод, аналогичный фазовому. Для
проводов с поперечным сечением более 16 мм
2
, но
не более 35 мм
2
, поперечное сечение провода
защитного заземления должно быть не менее 16
мм
2
. Для проводов сечением более >35 мм
2
следует подбирать заземляющий провод сечением
не менее 50% от величины сечения фазового
провода.
Если используемый кабель защитного заземления
не соответствует вышеописанным требованиям
относительно поперечного сечения заземляющего
провода, используйте отдельный заземляющий
провод.
•Cоединение заземления хомутами, см. Рис. 35,
необходимо только в случае, если монтажная
панель окрашена. Все преобразователи частоты
имеют неокрашенную заднюю поверхность
,
поэтому подходят для монтажа на неокрашенной
панели.
Подключите сетевой кабель в соответствии с Рис. 26
или 32. Преобразователь частоты в стандартном
исполнении оснащен сетевым фильтром помех
категории C3, который соответствует
индустриальному применению.
