160 Функциональное описание CG Drives & Automation, 01-5325-09r2
Рис. 116
11.4.2 Технологическая защита
[420]
Подменю с установками функций защиты
преобразователя частоты и двигателя.
Преодоление провалов напряжения
[421]
При возникновении в электросети падения
напряжения и при включенной функции преодоления
провалов напряжения преобразователь частоты
автоматически понизит скорость двигателя для
контроля процесса и предотвращения срабатывания
аварийной сигнализации из-за недостаточного
напряжения до тех пор, пока входное напряжение не
нормализуется. Соответственно, энергия вращения
ротора и нагрузки будет поддерживать напряжение в
цепи постоянного
тока на заданном уровне, пока
возможно или пока двигатель не остановится. Это
зависит от инерции механизма и нагрузки двигателя в
момент появления провала напряжения, см. Рис. 117.
Информация для интерфейса
ПРИМЕЧАНИЕ. Значения скорости зависят от
минимальных и максимальных значений скорости.
Предназначены только для чтения и не могут быть
изменены.

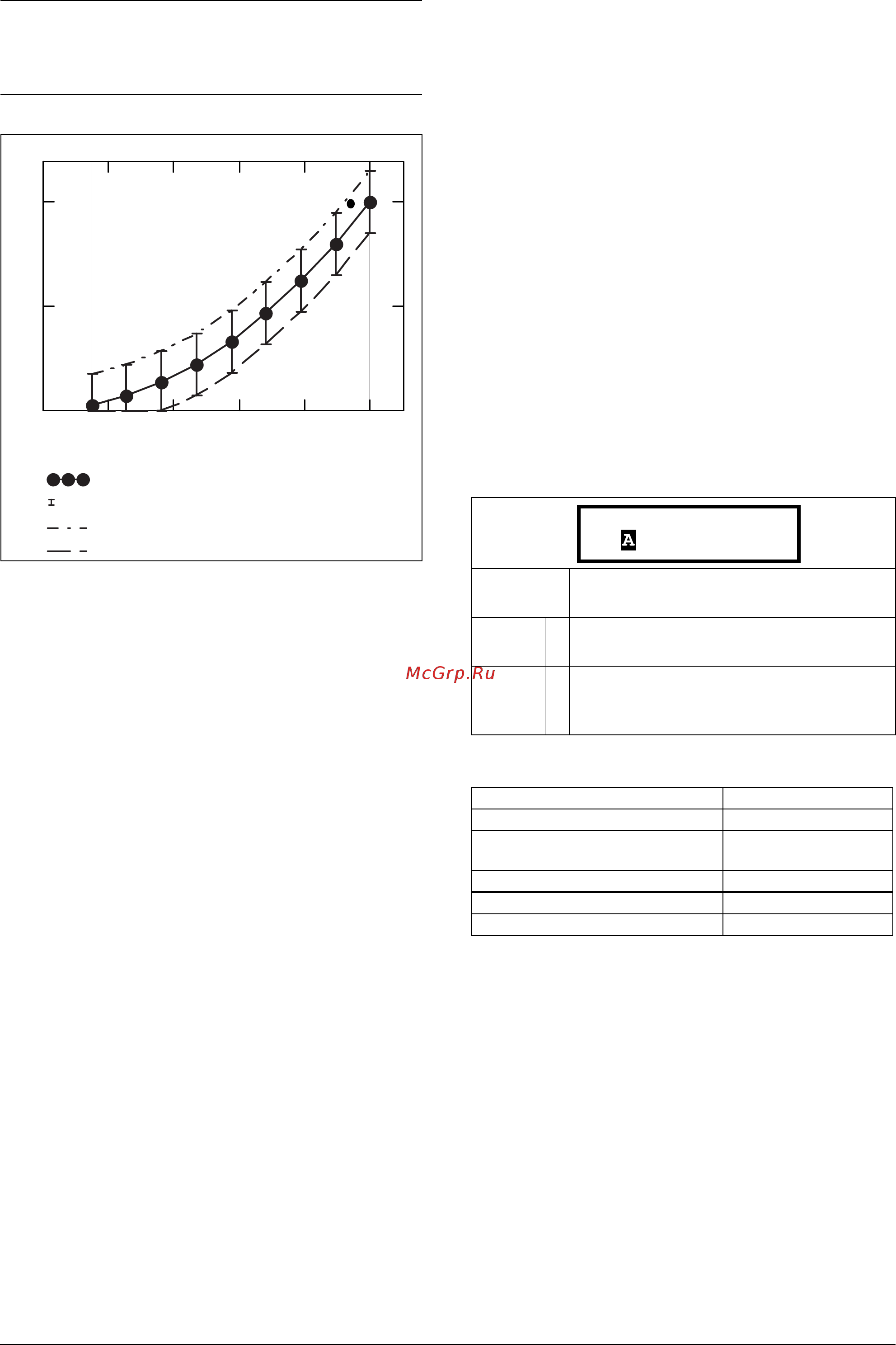

0 0.2 0.4 0.6 0.8 1
0
0.5
1
Мин скорость
Скорость
Макс Скор
График поля допусков на недогрузку и перегрузку
Примеры измеренных нагрузок
Поле допусков минимальных и максимальных значений
Предел перегрузки
Предел недогрузки
По
умолчанию:
Вкл
Выкл 0
Обычная работа, при снижении напряжения
срабатывает соответствующая защита
Вкл 1
При падении напряжения преобразователь
частоты снижает скорость до его
восстановления.
Номер регистра Modbus/DeviceNet: 43361
Ячейка/указатель Profibus 170/10
Указатель EtherCAT
(шестнадцатеричный)
4d21
Указатель Profinet IO 19745
Формат данных Fieldbus UInt
Формат данных Modbus UInt
421 Пpoвaлы нaпp
Stp Bкл
