CG Drives & Automation, 01-5325-09r2 Функциональное описание 151
Ограничение верхнего диапазона
[39B]
Если скорость насоса достигнет предела верхнего
диапазона, немедленно запустится следующий насос.
При использовании задержки пуска эта задержка
пропускается. Диапазон составляет от 0%, что
соответствует максимальной скорости, и до значения
"Верх диапаз" [397].
Информация для интерфейса

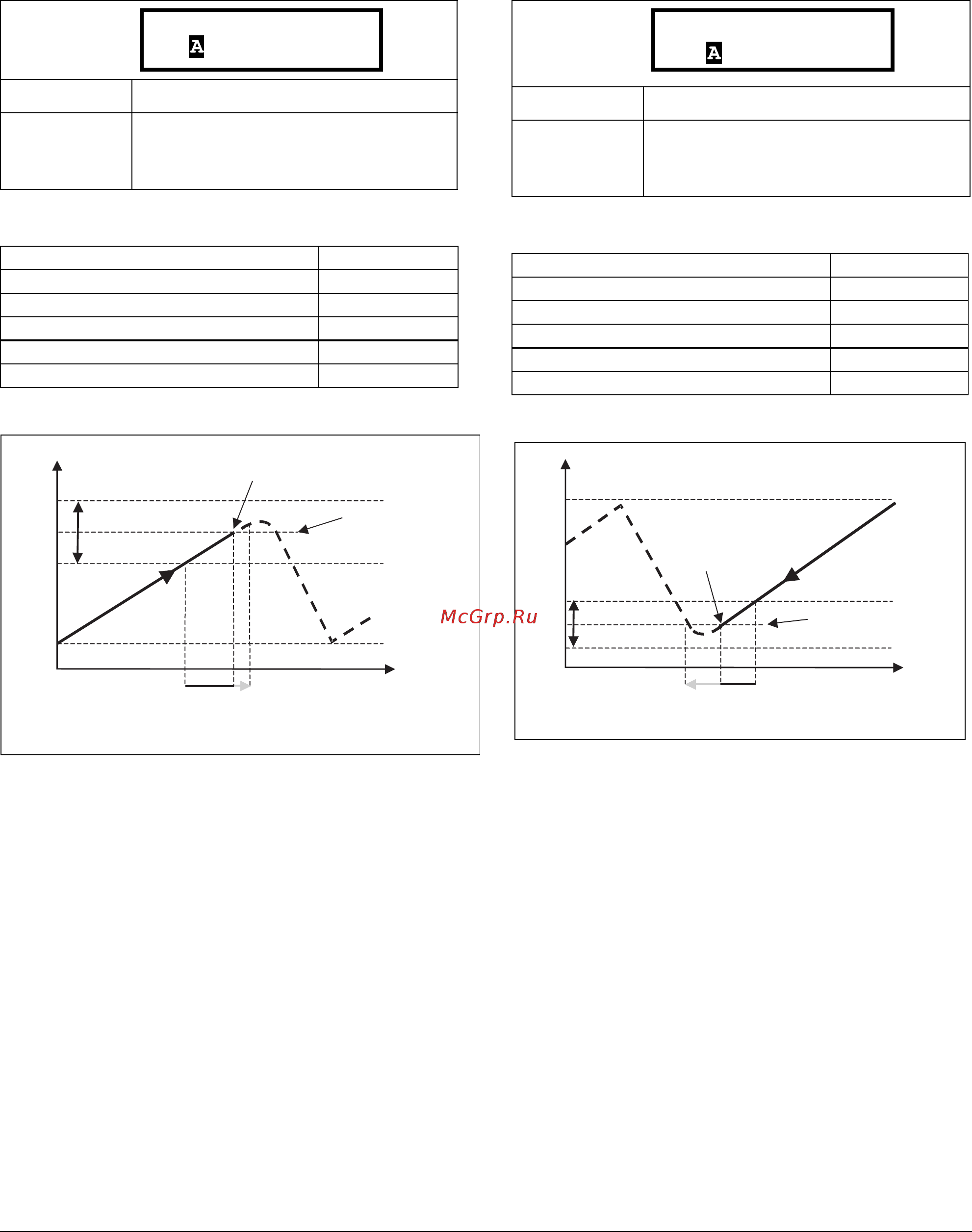

Рис. 110Ограничение верхнего диапазона
Ограничение нижнего диапазона
[39C]
Если скорость насоса достигнет ограничения нижнего
диапазона, немедленно остановится дополнительный
насос. При использовании задержки останова эта
задержка игнорируется. Диапазон составляет от 0%,
что соответствует минимальной скорости, и до
значения "Нижн диапаз" [398].
Информация для интерфейса
Рис. 111Ограничение нижнего диапазона
По умолчанию:0%
Диапазон:
от 0 до "Верх диапаз". 0% (=FMAX)
означает, что функция ограничения
выключена.
Номер регистра Modbus/DeviceNet: 43171
Ячейка/указатель Profibus 169/75
Указатель EtherCAT (шестнадцатеричный)4c63
Указатель Profinet IO 19555
Формат данных Fieldbus Long, 1 = 1 %
Формат данных Modbus EInt
39B Oгp вepx дпз
Stp 0%
(NG_50-PC-14_2)
Скорость
Макс.
Мин
Верхний диапазон
Зaдepжка пycка [399]
Верхний диапазон
Ограничение
пуск следующего насоса
немедленно
Расход/Давление
тока [39B]
По умолчанию:0%
Диапазон:
от 0 до "Нижн диапаз". 0% (=FMIN)
означает, что функция ограничения
выключена.
Номер регистра Modbus/DeviceNet: 43172
Ячейка/указатель Profibus 169/76
Указатель EtherCAT (шестнадцатеричный)4c64
Указатель Profinet IO 19556
Формат данных Fieldbus Long, 1 = 1 %
Формат данных Modbus EInt
39C Oгp нижн дпз
Stp 0%
(NG_50-PC-15_2)
Скорость
Макс.
Мин
Нижний диапазон
Зaдepжка останова [39A]
Нижний диапазон
ограничение [39C]
останов "верхнего"
немедленно
Расход/Давление
насоса
