20 Монтаж CG Drives & Automation, 01-5325-09r2

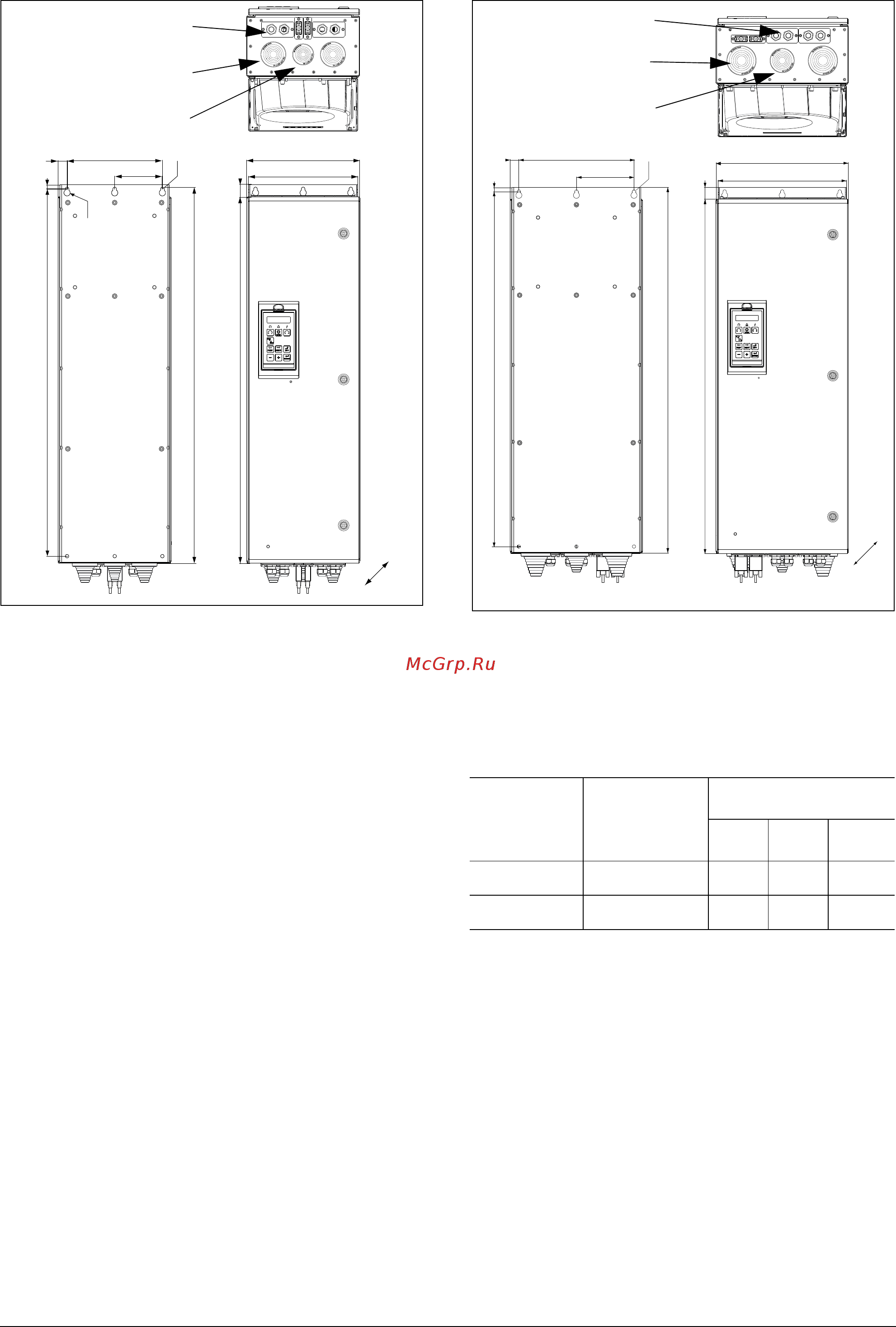

Рис. 16 Устройство Emotron FDU моделей 48-090 –
175 (типоразмер корпуса E) с кабельным
интерфейсом для подключения электриче-
ской сети, электродвигателя, опции DC+/DC-
, тормозного резистора и связи
Рис. 17 Устройство Emotron FDU моделей 48-210 -
250 (типоразмер корпуса F) Устройство
Emotron FDU моделей 69-90 – 200 (типораз-
мер корпуса F69) с кабельным интерфейсом
для подключения электрической сети, элек-
тродвигателя, опции DC+/DC-, тормозного
резистора и связи
Ø9(6x)
Ø16(3)
314
240
120
22.5
275
10
30
284.5
925
952.5
922.5
Кабельные сальники M20
Кабельный ввод
Кабельный ввод
Ø17-42 /M50
Ø11-32 /M40
56/60 ??
Типоразмер
корпуса
Emotron FDU
Модель
Размер в мм
AB C
F 210 - 250 925 950 920
F69 90 - 200 1065 1090 1060
314
Ø9(x6)
300
150
22.5
344.5
335
AB
C
10
30
Кабельные сальники M20
Кабельный ввод
Кабельный ввод
Ø23-55 /M63
Ø17-42 /M50
74 ??
