CG Drives & Automation, 01--5325-09r2 Основные функции 65

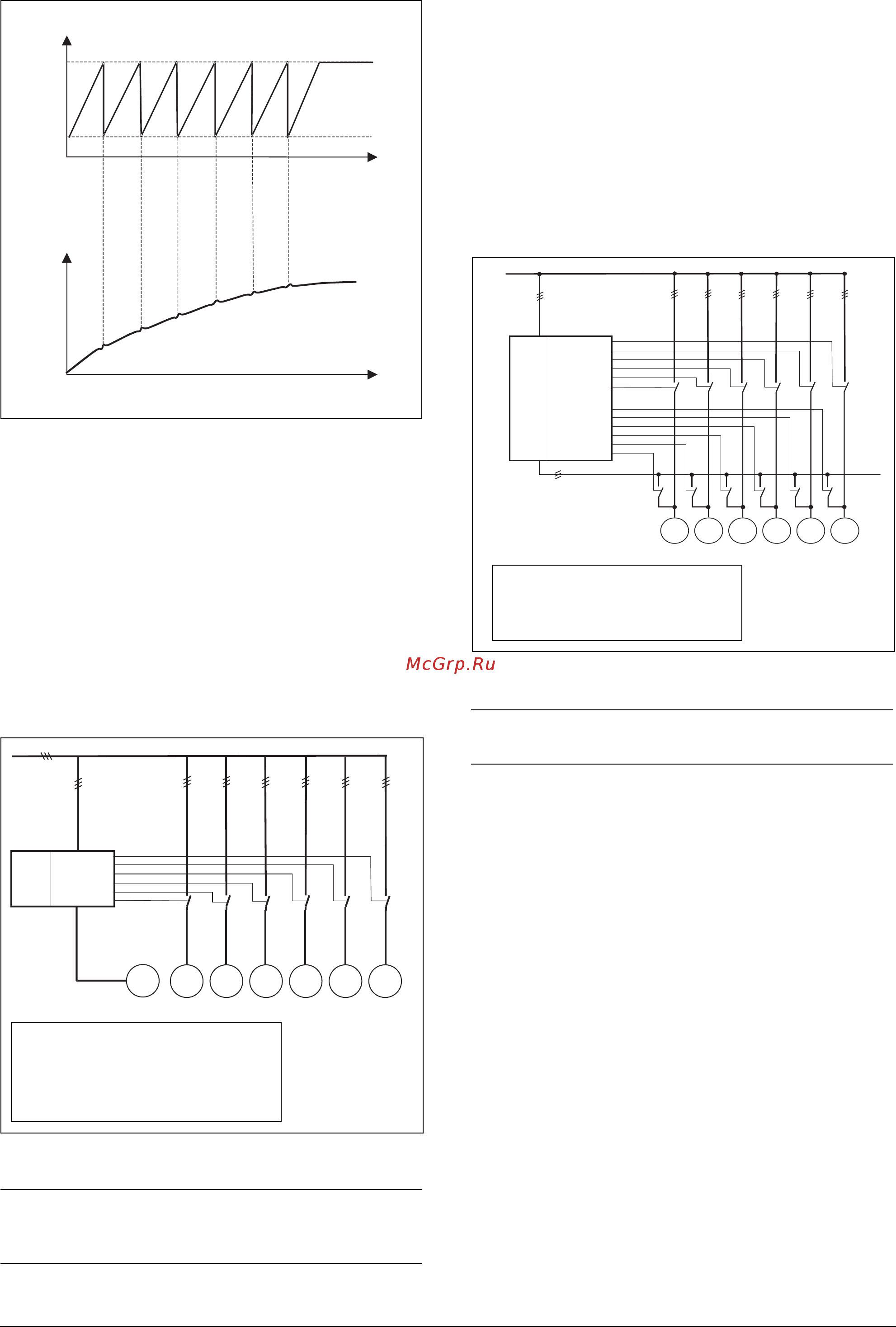

Рис. 64 Основной принцип управления
7.6.2 Постоянный МАСТЕР
Это настройка управления насосом по умолчанию.
FDU управляет насосом-мастером, который работает
всегда. Релейные выходы используются для запуска и
останова дополнительных насосов Н1-Н6 в зависимо-
сти от расхода/давления. В такой конфигурации
можно осуществлять управление максимум 7 насо-
сами, см. Рис. 65. Чтобы уравнять срок эксплуатации
дополнительных насосов, их можно включать/выклю-
чать в зависимости от времени наработки.
Рис. 65 Управление с постоянным мастером
7.6.3 Переменный МАСТЕР
При таком алгоритме работы насос-мастер не всегда
подключен к FDU. После включения преобразователя
или повторного запуска после останова или Режима
ожидания, НАСОС-МАСТЕР выбирается с помощью
реле, запрограммированного на функцию ОснНасосХ.
В section 7.6.7 on page 69 приведена подробная схема
подключения для трех насосов. Целью этой функции
является равномерное использование всех насосов,
включая насос-мастер. С
помощью данной функции
можно управлять максимум 6 насосами.
Рис. 66
Управление с переменным МАСТЕРОМ
ПРИМЕЧАНИЕ. Насосы МОГУТ обладать разной
мощностью, но НАСОС-МАСТЕР должен быть САМЫМ
мощным.
FLOW /
PRESSURE
Add pump
FREQUENCY (master pump P)
Stop pump
P1=on P2=on P3=on P4=on P5=on P6=on
P=on
TIM E
FLOW /
PRESSURE
(50-PC-3_1)
P1 P2 P3 P4 P5 P6
PM
FDU
MASTER
R:SlavePump6
R:SlavePump5
R:SlavePump4
R:SlavePump3
R:SlavePump2
R:SlavePump1
(NG_50-PC-4_1)
См. меню:
[393] Принцип paб
[39H] -[39N] Bpм paбoты 1-6, Насос
[554]-[55C] Реле
ПРИМЕЧАНИЕ. Все насосы ДОЛЖНЫ иметь
одинаковую мощность.
P1 P2 P3 P4 P5 P6
FDU
MASTER
R: SlavePump6
R: SlavePump5
R: SlavePump4
R: SlavePump3
R: SlavePump2
R: SlavePump1
(NG_50-PC-5_1)
R: MasterPump1
R: MasterPump2
R: MasterPump3
R: MasterPump4
R: MasterPump5
R: MasterPump6
См. меню:
[393]–[396]
[553]–[55C]
