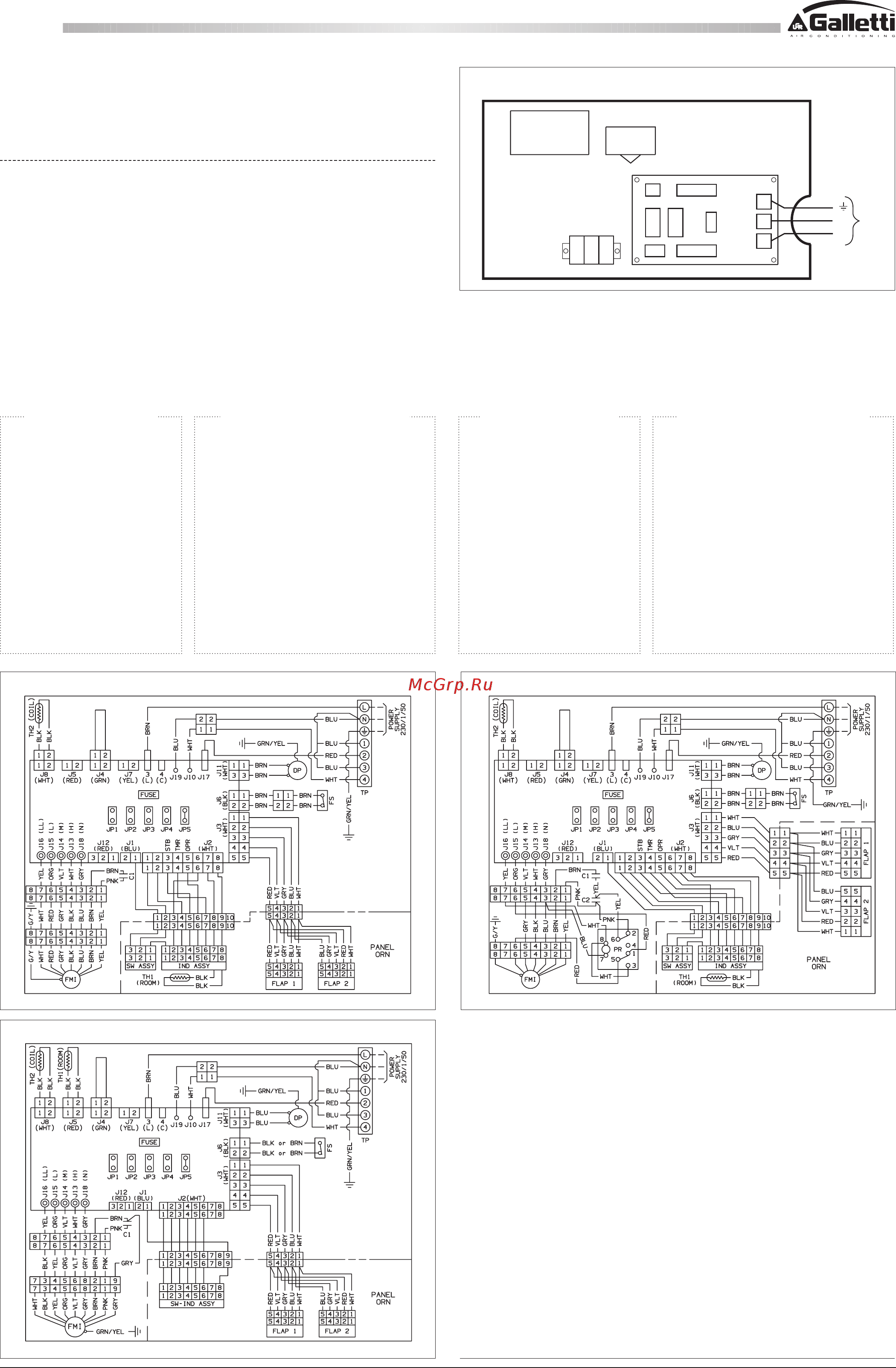

4.5 - STROMLAUFPLÄNE
MODELLE MIT VERDRAHTETER STEUERUNG
Die Stromzufuhr wird an der Klemme X1 (Klemmen U, N und PE) der Platine
im Schaltschrank angeschlossen (siehe nebenstehende Zeichnung).
MODELLE MIT FERNBEDIENUNG
C1,2 Kondensator
DP Kondenswasserpumpe
FLP Lamellenmotor
FMI Lüftermotor innen
PCB Platine
TH1,2 Thermistor
PR Leistungsrelais
FS Füllstandsensor
Symbole der Komponenten
WHT Weiß
BLK Schwarz
GRY Grau
RED Rot
YEL Gelb
BRN Braun
VLT Violett
ORG Orange
PNK Rosa
BLU Blau
GRN/YEL Grün-gelb
Farben der Leiter
SCHALTSCHRANK
Platine gedruckte
Schaltung
Klemme elektrische Heizung
4.5 - SCHÉMAS ÉLECTRIQUES
MODÈLES AVEC COMMANDE À FIL
Le branchement de l’alimentation est réalisé sur la borne X1 (bornes U, N
et PE) de la carte du circuit imprimé présente dans le tableau électrique
(voir dessin ci-contre).
MODÈLES AVEC TÉLÉCOMMANDE
C1,2 Condenseur
DP Pompe condensats
FLP Moteur déflecteur
FMI Moteur interne ventilateur
PCB Carte électronique
TH1,2 Thermistor
PR Relais de puissance
FS Capteur niveau
Symboles des composants
WHT Blanc
BLK Noir
GRY Gris
RED Rouge
YEL Jaune
BRN Marron
VLT Violet
ORG Orange
PNK Rose
BLU Bleu
GRN/YEL Jaune/Vert
Couleurs des fils
TABLEAU ÉLECTRIQUE
Carte de circuit imprimé
Borne chauffage électrique
