IWC
40
La reproduction même partielle de ce manuel est interdite / DER Nachdruck des Handbuches ist auch nur auszugsweise streng verboten. WC66000102 - Rev 05

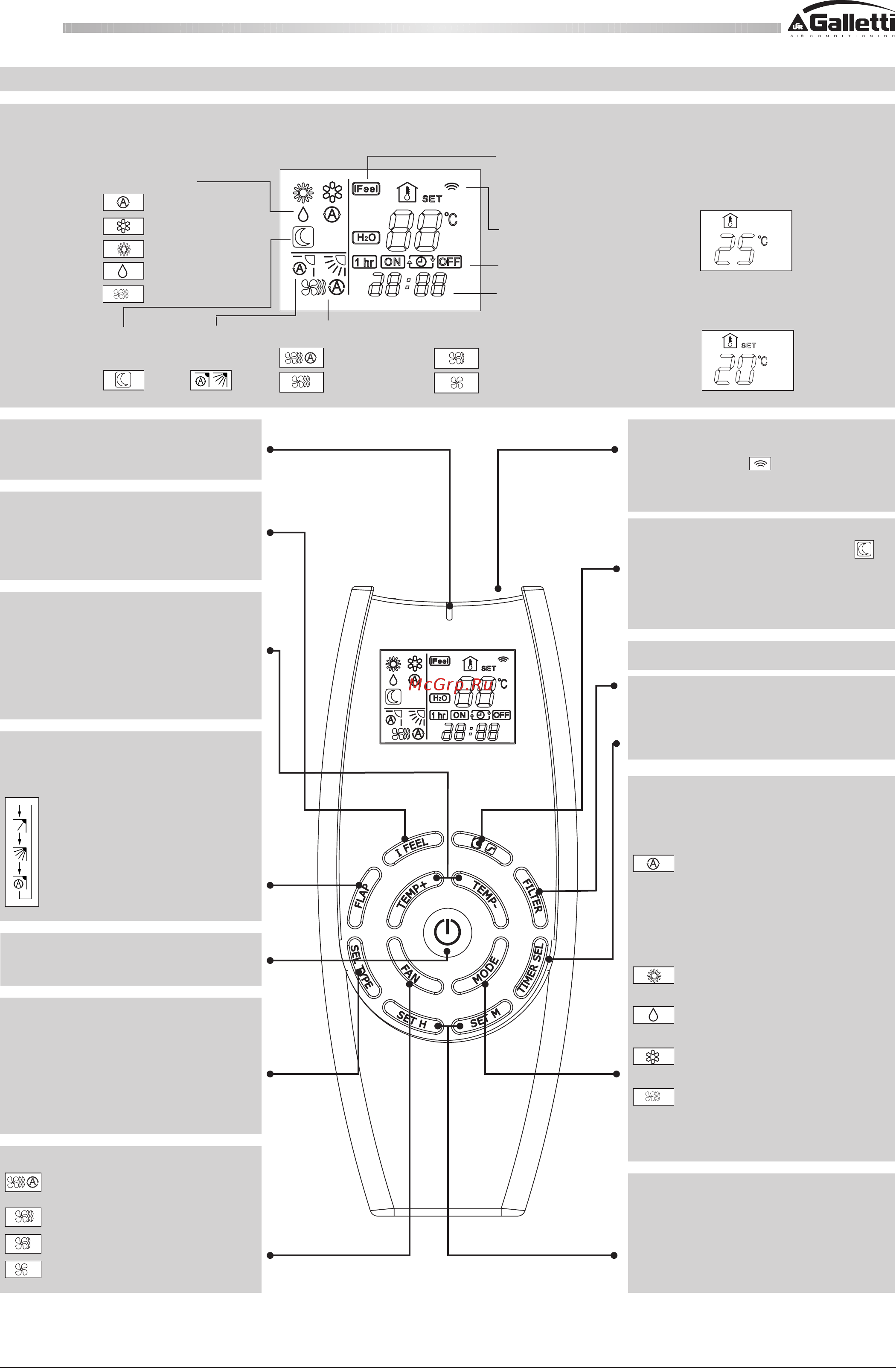

DISPLAY
Zeigt die Informationen an, wenn die Fernbedienung eingeschaltet ist.
Betriebsart
Lüftergeschwindigkeit
Hohe
Geschwindigkeit
Automatisch
Mittlere Geschwindigkeit
Niedrige Geschwindigkeit
Bestätigt die Datenübermittlung an
das Klimagerät
Zeigt an, dass das Klimagerät in
der Betriebsart I FEEL funktioniert
(Sensor der Fernbedienung aktiv)
Zeigt die Arten des Timers an
Automatisch
Kühlung
Heizung
Entfeuchtung
Lüftung
Uhr
Eingestellte
Temperatur
Raumtemperatur
Geräuscharme
Betriebsart
Schwenken der
Lamellen
TEMPERATURWAHLTASTEN
TEMP - (kälter)
Diese Taste zum Senken der ausgewählten Temperatur
drücken.
TEMP + (wärmer)
Diese Taste zum Erhöhen der ausgewählten Temperatur
drücken.
SENSOR
Ein Temperatursensor in der Fernbedienung erfasst die
Raumtemperatur.
WÄHLSCHALTER TEMPERATURSENSOR
Die Taste I FEEL zum Ändern der Einstellungen
des aktiven Temperatursensor drücken (von der
Fernbedienung zum Klimagerät und umgekehrt).
EINSTELLTASTEN DER UHR- UND TIMER-ZEITEN
Durch Drücken der Tasten SET H / SET M können die
Uhr- und Timer-Zeiten eingestellt werden.
FürdieEinzelheitensiehedieAbschnitte“EINSTELLUNG
DERUHR”e“EINSTELLUNGDESTIMERS”.
TASTE ON/OFF (Ein/Aus)
Die Taste dient zum Ein- und Ausschalten des
Klimageräts.
TASTE “SEL TYPE”
Diese Taste zur Auswahl der folgenden Funktionen
drücken:
•Zeiteinstellung
•EinstellungTimerON/OFF
Für die Einzelheiten siehe die Abschnitte
“EINSTELLUNGDERUHR”e“EINSTELLUNGDES
TIMERS”.
TASTE “TIMER SEL”
Beim Drücken der Taste wird auf dem Display die
Timereinstellung freigeschaltet.
FürdieEinzelheitensiehedasBeispiel“EINSTELLUNG
DES TIMERS”.
TASTE “FAN” (Lüftergeschwindigkeit)
Die Lüftergeschwindigkeit wird vom
Mikroprozessor automatisch ausgewählt.
Hohe Lüftergeschwindigkeit.
Mittlere Lüftergeschwindigkeit.
Niedrige Lüftergeschwindigkeit.
TASTE „NIGHT” (geräuscharme Betriebsart)
Beim Drücken dieser Taste erscheint das Symbol auf
dem Bildschirm und es wird die geräuscharme Drehzahl des
Lüfters ausgewählt.
TASTE BETRIEBSART
Diese Taste zur Änderung der Funktionsweise des
Klimageräts drücken.
(automatisch)
Wenn die Position “automatisch” ausgewählt
wird, wählt der Mikroprozessor aufgrund des
Unterschieds zwischen der Raumtemperatur
und der auf der Fernbedienung ausgewählten
Temperatur automatisch den Kühl- oder
Heizbetrieb aus.
(Heizung)
Das Klimagerät heizt den Raum.
(Entfeuchtung)
Das Klimagerät senkt die Luftfeuchtigkeit.
(Kühlung)
Das Klimagerät kühlt die Raumluft ab.
(Lüftung)
Das Klimagerät funktioniert nur als Lüfter.
SENDER
Wenn die Tasten der Fernbedienung gedrückt werden,
leuchtet das Symbol auf dem Display zur
ÜbermittlungderEinstellungsänderungenamEmpfänger
des Klimageräts auf.
TASTE FLAP
Diese Taste zur Auswahl der gewünschten Funktion
drücken.
Fest: 6 Positionen
Kontinuierliches Schwenken
Automatisches Schwenken
TASTE NICHT AKTIV
FERNBEDIENUNG
