IWC
39
La reproduction même partielle de ce manuel est interdite / DER Nachdruck des Handbuches ist auch nur auszugsweise streng verboten.WC66000102 - Rev 05

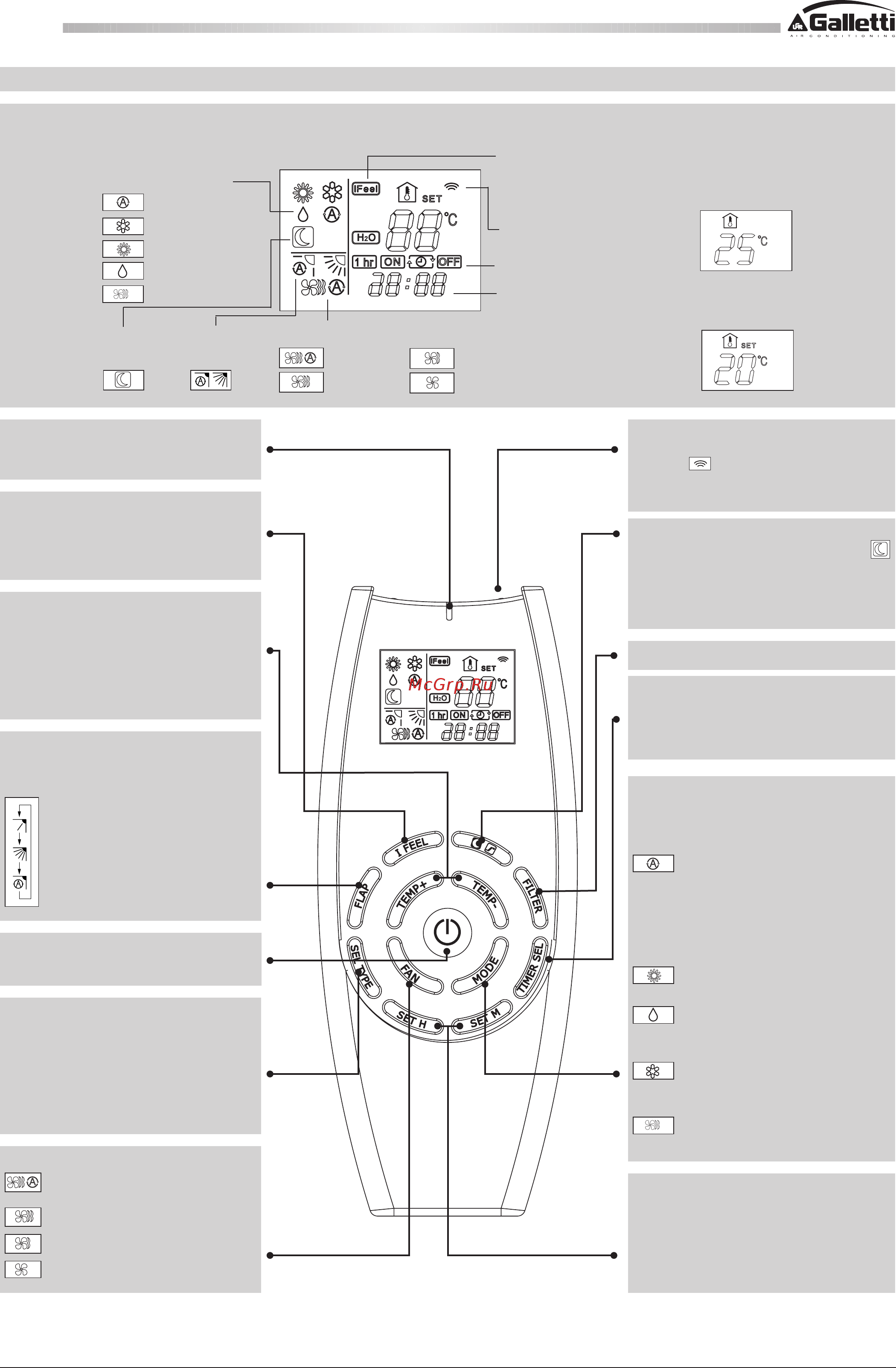

ÉCRAN
Visualise les informations quand la télécommande est allumée.
Mode de fonctionnement
Vitesse ventilateur
Grande
vitesse
Automatique
Moyenne
Vitesse
Petite vitesse
Confirmation transmission
des données au climatiseur
Indique que le climatiseur
fonctionne en modalité I FEEL
(capteur télécommande actif)
Indique les types de timer
Automatique
Rafraîchissement
Chauffage
Déshumidification
Ventilation
Horloge
Température
programmée
Température
ambiante
Mode
silencieux
Oscillation
Déflecteur
BOUTONS DE SÉLECTION TEMPÉRATURE
TEMP - (plus froid)
Appuyer sur ce bouton pour abaisser la température
programmée.
TEMP + (plus chaud)
Appuyer sur ce bouton pour augmenter la température
programmée.
CAPTEUR
Un capteur de température à l’intérieur de la
télécommande mesure la température ambiante.
SÉLECTEUR CAPTEUR DE TEMPÉRATURE
Appuyer sur le bouton I FEEL pour modifier la sélection
du capteur de température actif (de télécommande à
climatiseur et vice-versa).
BOUTONS DE RÉGLAGE HORLOGE ET DE
PROGRAMMATION HORAIRE DU TIMER
En appuyant sur les boutons SET H / SET M, il est
possible de régler l’heure et de programmer le timer.
Pour plus de détails, voir les sections “COMMENT
RÉGLERL’HORLOGE”et“RÉGLAGEDUTIMER”.
BOUTON ON/OFF (allumé/éteint)
Ce bouton permet d’allumer et d’éteindre le climatiseur.
BOUTON “SEL TYPE”
Appuyer sur ce bouton pour sélectionner les fonctions:
•réglagedel'heure
•réglagedutimerON/OFF
Pourplusdedétails,voirlessections“COMMENT
RÉGLERL’HORLOGE”et“RÉGLAGEDUTIMER”.
BOUTON “TIMER TYPE”
En appuyant sur ce bouton, sur l’écran, la procédure de
réglage du timer est activée.
Pour plus de détails, voir “RÉGLAGEDUTIMER”.
BOUTON “FAN” (vitesse ventilateur)
La vitesse du ventilateur est sélectionnée
automatiquement par le microprocesseur.
Grande vitesse ventilateur
Moyenne vitesse ventilateur
Petite vitesse ventilateur
BOUTON MODE DE FONCTIONNEMENT
Appuyer sur ce bouton pour modifier le mode de
fonctionnement du climatiseur.
(automatique)
Quandlaposition“automatique”estchoisie,le
microprocesseur sélectionne automatiquement
le mode rafraîchissement ou le mode
chauffage en fonction de la différence entre la
température ambiante et celle programmée sur
la télécommande.
(chauffage)
Le climatiseur chauffe la pièce.
(déshumidification)
Le climatiseur abaisse l’humidité de l’air
ambiant.
(rafraîchissement)
Le climatiseur refroidit l’air pour abaisser la
température ambiante de la pièce.
(ventilation)
Le climatiseur fonctionne uniquement comme
ventilateur.
ÉMETTEUR
Quandlesboutonsdelatélécommandesontenfoncés,
le symbole s’allume sur l’écran pour transmettre
les modifications du réglage au récepteur du climatiseur.
BOUTON DÉFLECTEUR
Appuyer sur ce bouton pour sélectionner la fonction
voulue.
Fixe: 6 positions
Oscillation continue
Oscillation automatique
BOUTON INACTIF
TÉLÉCOMMANDE
TOUCHE “NIGHT” (mode silencieux)
Lorsqu’on appuie sur cette touche, le symbole
apparaît à l’écran et il est possible de sélectionner la vitesse
silencieuse du ventilateur.
