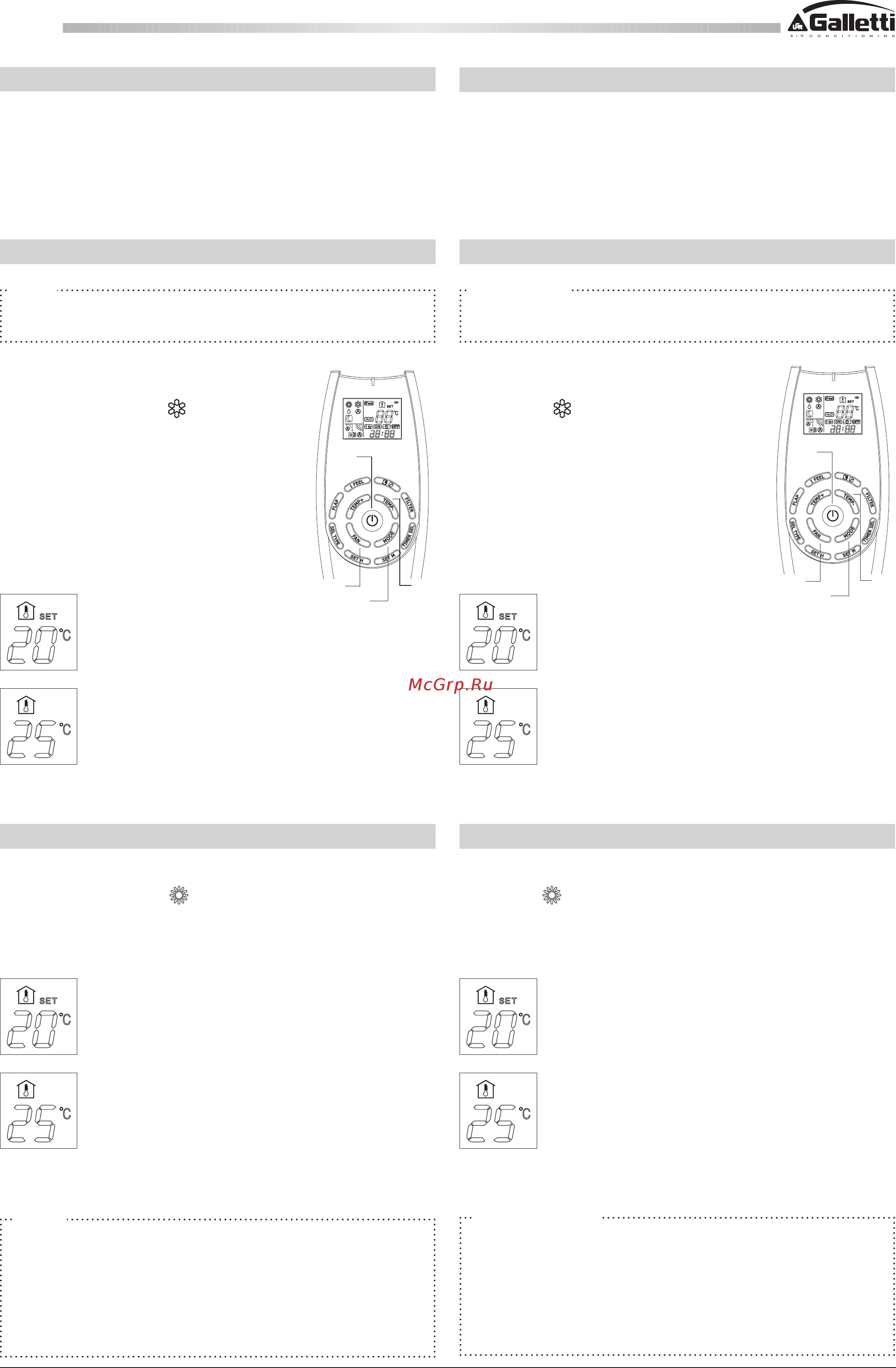

![Galletti IWC082 [41/52] Chauffage](/views2/1572202/page41/bg29.png)
IWC
41
1
4
3
2
1
4
3
2
La reproduction même partielle de ce manuel est interdite / DER Nachdruck des Handbuches ist auch nur auszugsweise streng verboten.WC66000102 - Rev 05
1. Die Taste MODE (Betriebsart) drücken, bis
auf dem Display das Symbol KÜHLUNG
ERSCHEINT .
2. Die Taste ON/OFF drücken und das Klimagerät
in Betrieb setzen.
3. Die Tasten TEMP+/- zur Einstellung der
gewünschten Temperatur drücken (der
Regelbereich liegt zwischen max. 32 °C und
min. 10 °C)).
1. Die Taste MODE (Betriebsart) drücken, bis auf dem Display das Symbol
HEIZUNG erscheint.
2. Die Taste ON/OFF drücken und das Klimagerät in Betrieb setzen.
3. Die Tasten TEMP+/- zur Einstellung der gewünschten Temperatur
drücken (der Regelbereich liegt zwischen max. 32 °C und min. 10 °C)).
1. Die Taste SEL TYPE drei Mal drücken.
Die Zeitanzeige beginnt zu blinken.
2. Die Taste SET H drücken, bis die gewünschte Stunde angezeigt wird.
Die Taste SET M drücken, bis die gewünschte Minute angezeigt wird.
Das Blinken der Zeitanzeige auf dem Display endet nach 10 Sekunden
automatisch.
DAS DISPLAY ZEIGT DEN AUSGEWÄHLTEN
TEMPERATURWERT AN.
5SEKUNDENNACHDEREINGABEDERGEWÜNSCHTEN
TEMPERATUR ZEIGT DAS DISPLAY WIEDER DIE
RAUMTEMPERATUR AN.
DAS DISPLAY ZEIGT DEN
AUSGEWÄHLTEN TEMPERATURWERT AN.
5SEKUNDENNACHDEREINGABEDERGEWÜNSCHTEN
TEMPERATUR ZEIGT DAS DISPLAY WIEDER DIE
RAUMTEMPERATUR AN.
4. Die Taste FAN zur Einstellung der Lüftergeschwindigkeit drücken.
4. Die Taste FAN zur Einstellung der Lüftergeschwindigkeit drücken.
EINSTELLUNG DER UHR
KÜHLUNG
HEIZUNG
Überprüfen, dass Gerät an das Stromnetz angeschlossen ist und die
Kontrolllampe STANDBY leuchtet.
ANMERKUNG
Nach dem Einschalten des Heizbetriebs stoppt der Lüfter der
Inneneinheit. Bei dieser Betriebsart ist die Funktion “Vorbeugung
kalter Zugluft” zugeschaltet, die den Lüfter erst einschaltet, wenn der
Wärmetauscher der Inneneinheit genügend aufgeheizt ist. Während
dieser Zeit leuchtet die Kontrolllampe STANDBY weiter.
ANMERKUNG
1. Appuyer sur le bouton MODE (mode de
fonctionnement) jusqu’à ce que le symbole
RAFRAÎCHISSEMENT s’affiche sur
l'écran.
2. Appuyer sur le bouton ON/OFF pour mettre
en marche le climatiseur.
3. Appuyer sur les boutons TEMP+/- pour
régler la température voulue (le champ de
réglage est compris entre 32°C max. et 10°C
min.).
1. Appuyer sur le bouton MODE (mode de fonctionnement) jusqu’à ce que
le symbole CHAUFFAGE s’affiche sur l'écran.
2. Appuyer sur le bouton ON/OFF pour mettre en marche le climatiseur.
3. Appuyersurlesboutonstemp+/-pourréglerlatempératurevoulue(le
champ de réglage est compris entre 32°C max. et 10°C min.).
1. Appuyer trois fois sur le bouton SEL TYPE.
L’indication de l'heure commence à clignoter.
2. Appuyer sur le bouton SET H jusqu’à ce que l’heure voulue soit
visualisée. Appuyer sur le bouton SET M jusqu’à ce que les minutes
voulues soient visualisées. L’indication de l’heure sur l’écran cesse
automatiquement de clignoter au bout de 10 secondes.
L’ÉCRANINDIQUELAVALEURDELA
TEMPÉRATURE SÉLECTIONNÉE.
AUBOUTDE5SECONDESAPRÈSLERÉGLAGEDELA
TEMPÉRATUREVOULUE,L’ÉCRANINDIQUEÀNOUVEAULA
TEMPÉRATURE AMBIANTE.
L’ÉCRANINDIQUELAVALEURDELA
TEMPÉRATURE SÉLECTIONNÉE.
AUBOUTDE5SECONDESAPRÈSLERÉGLAGEDELA
TEMPÉRATUREVOULUE,L’ÉCRANINDIQUEÀNOUVEAULA
TEMPÉRATURE AMBIANTE.
4. Appuyer sur le bouton FAN pour régler la vitesse du ventilateur.
4. Appuyer sur le bouton FAN pour régler la vitesse du ventilateur.
COMMENT RÉGLER L'HORLOGE
RAFRAÎCHISSEMENT
CHAUFFAGE
S’assurer que l’unité est branchée au secteur d’alimentation électrique et que
le témoin STANDBY est allumé.
NOTE
Après l’activation de la fonction chauffage, le ventilateur de l’unité
internes’arrête.Ils’arrêteparcequelaprotection“Préventioncourant
d’air froid” est active, ce qui permet le fonctionnement du ventilateur
uniquement une fois que l’échangeur de chaleur de l’unité interne est
suffisamment chaud. Durant cette phase, le témoin STANDBY reste
allumé.
NOTE
