IWC
9

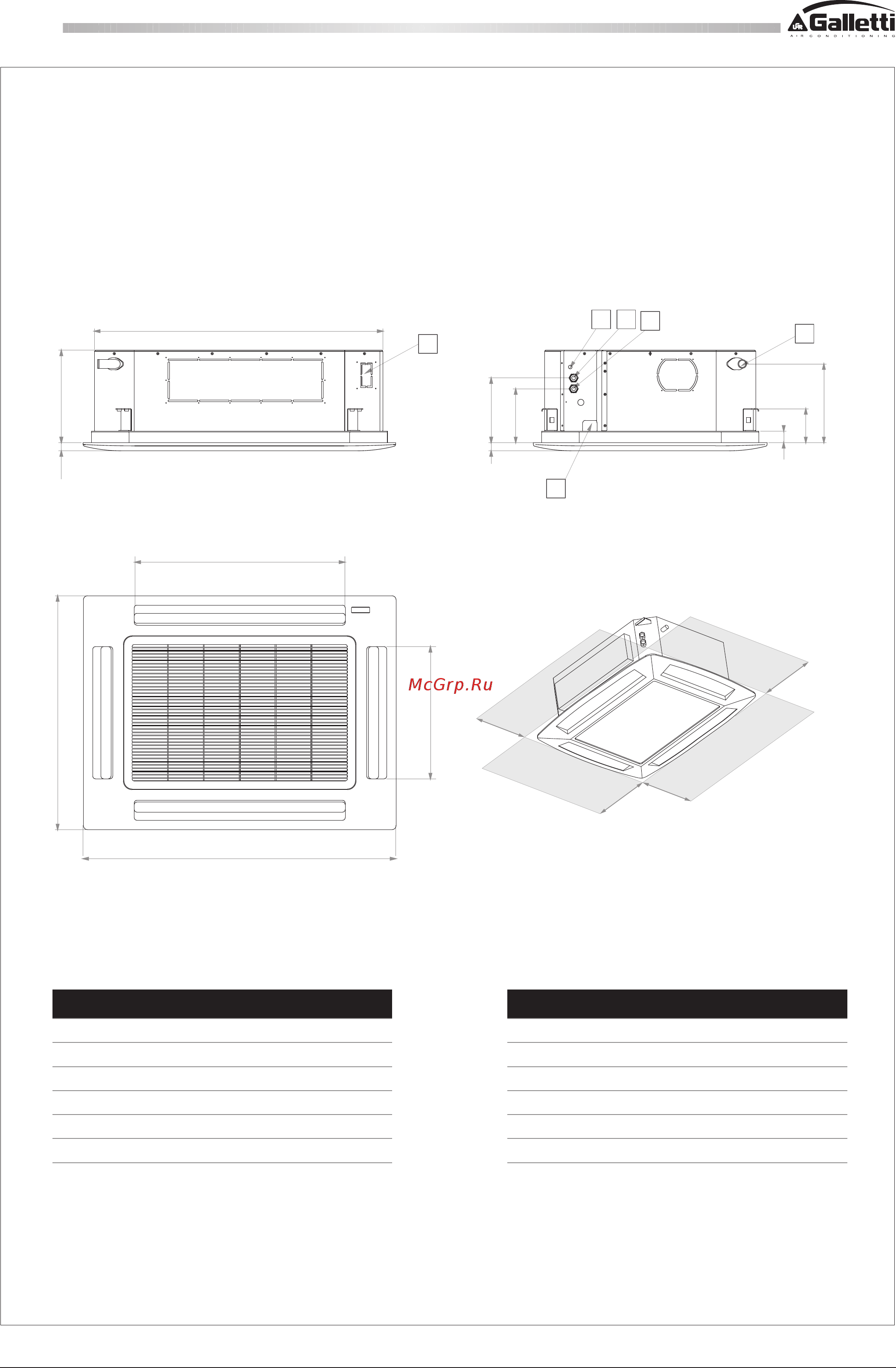

IWC 082F/T
D C
B
A
F
E
860
500
1 m
1 m
1 m
1 m
290
240
200
340
30
1050
48
125
30
1150
750
D C
B
A
F
E
860
500
1 m
1 m
1 m
1 m
290
240
200
340
30
1050
48
125
30
1150
750
La reproduction même partielle de ce manuel est interdite / DER Nachdruck des Handbuches ist auch nur auszugsweise streng verboten.WC66000102 - Rev 05
LEGENDE
A Kondenswasseröffnung:Øaußen32mm
B Wassereinlass: 3/4” BSP, Innengewinde
C Wassereinlass: 3/4” BSP, Innengewinde
D Entlüftung Batterie
E Durchgang Stromkabel
F Erneuerungsluftöffnung: 60x55 mm
LÉGENDES
A Troucondensats:Ø32mmextérieur
B Entrée d'eau: 3/4” gaz femelle
C Sortie d'eau: 3/4” gaz femelle
D Purge d'air batterie
E Passagedescâblesélectriques
F Prise d'air frais: 60x55 mm
