IWC
33
La reproduction même partielle de ce manuel est interdite / DER Nachdruck des Handbuches ist auch nur auszugsweise streng verboten.WC66000102 - Rev 05
Code Kit - Code Einbausatz Unité - Gerät Version Vanne - Ventil Contacteur - Regler
Raccords hydrauliques -
Wasseranschlüsse
IWYVK2V04410 IWC03-04 4 tubes-Rohre 2 voies-Wege 230 V - ON/OFF 1/2" Gaz-F - Gas Innengewinde
IWYVK2V04420* IWC03-04 4 tubes-Rohre 2 voies-Wege
Modulant - Modulierende
0-10V 1/2" Gaz-F - Gas Innengewinde
IWYVK2V04430 IWC03-04 4 tubes-Rohre 2 voies-Wege 24V - ON/OFF 1/2" Gaz-F - Gas Innengewinde
IWYVK2V05210 IWC03-04-05 2 tubes-Rohre 2 voies-Wege 230 V - ON/OFF 1/2" Gaz-F - Gas Innengewinde
IWYVK2V05220* IWC03-04-05 2 tubes-Rohre 2 voies-Wege
Modulant - Modulierende
0-10V 1/2" Gaz-F - Gas Innengewinde
IWYVK2V05230 IWC03-04-05 2 tubes-Rohre 2 voies-Wege 24V - ON/OFF 1/2" Gaz-F - Gas Innengewinde
IWYVK2V10210 IWC06-08 2 tubes-Rohre 2 voies-Wege 230 V - ON/OFF 3/4" Gaz-F - Gas Innengewinde
IWYVK2V10220* IWC06-08 2 tubes-Rohre 2 voies-Wege
Modulant - Modulierende
0-10V 3/4" Gaz-F - Gas Innengewinde
IWYVK2V10230 IWC06-08 2 tubes-Rohre 2 voies-Wege 24V - ON/OFF 3/4" Gaz-F - Gas Innengewinde
IWYVK3V04410 IWC03-04 4 tubes-Rohre 3 voies-Wege 230 V - ON/OFF 1/2" Gaz-F - Gas Innengewinde
IWYVK3V04420* IWC03-04 4 tubes-Rohre 3 voies-Wege
Modulant - Modulierende
0-10V 1/2" Gaz-F - Gas Innengewinde
IWYVK3V04430 IWC03-04 4 tubes-Rohre 3 voies-Wege 24V - ON/OFF 1/2" Gaz-F - Gas Innengewinde
IWYVK3V05210 IWC03-04-05 2 tubes-Rohre 3 voies-Wege 230 V - ON/OFF 1/2" Gaz-F - Gas Innengewinde
IWYVK3V05220* IWC03-04-05 2 tubes-Rohre 3 voies-Wege
Modulant - Modulierende
0-10V 1/2" Gaz-F - Gas Innengewinde
IWYVK3V05230 IWC03-04-05 2 tubes-Rohre 3 voies-Wege 24V - ON/OFF 1/2" Gaz-F - Gas Innengewinde
IWYVK3V10210 IWC06-08 2 tubes-Rohre 3 voies-Wege 230 V - ON/OFF 3/4" Gaz-F - Gas Innengewinde
IWYVK3V10220* IWC06-08 2 tubes-Rohre 3 voies-Wege
Modulant - Modulierende
0-10V 3/4" Gaz-F - Gas Innengewinde
IWYVK3V10230 IWC06-08 2 tubes-Rohre 3 voies-Wege 24V - ON/OFF 3/4" Gaz-F - Gas Innengewinde
IWY4K3V05210 IWC03-04-05 2 tubes-Rohre KIT 4x2 230 V - ON/OFF 1/2” Gaz-F - Gas Innengewinde
IWY4K3V05220* IWC03-04-05 2 tubes-Rohre KIT 4x2
Modulant - Modulierende
0-10V 1/2” Gaz-F - Gas Innengewinde
IWY4K3V05230 IWC03-04-05 2 tubes-Rohre KIT 4x2 24V - ON/OFF 1/2” Gaz-F - Gas Innengewinde
IWY4K3V10210 IWC06-08 2 tubes-Rohre KIT 4x2 230 V - ON/OFF 3/4” Gaz-F - Gas Innengewinde
IWY4K3V10220 IWC06-08 2 tubes-Rohre KIT 4x2
Modulant - Modulierende
0-10V 3/4” Gaz-F - Gas Innengewinde
IWY4K3V10230 IWC06-08 2 tubes-Rohre KIT 4x2 24V - ON/OFF 3/4” Gaz-F - Gas Innengewinde
Les modèles dotés de télécommande à infrarouges peuvent être équipés exclusivement d’un kit de vannes motorisées avec actionneur à 230V.
In die Modelle mit Infrarot-Fernbedienung kann nur ein Einbausatz motorbetriebener Ventile mit 230 Volt-Antrieb eingebaut werden

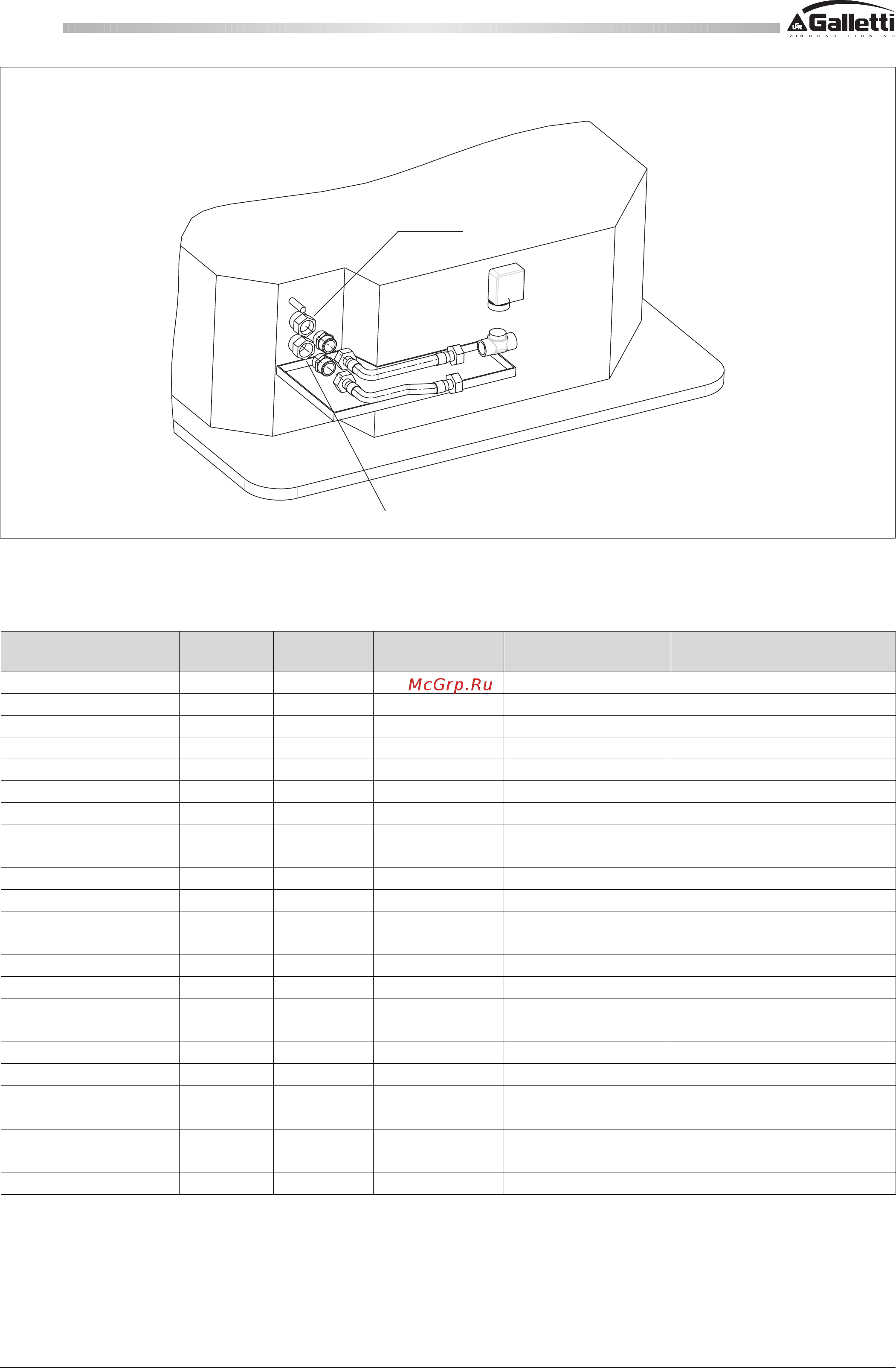

IWC 06-08 2 TUBES, IWC 06-08 2 ROHREN
Vanne à 2 voies - 2-Wege-Ventil
Entrée eau
Sortie eau
Wasserauslauf
Wassereinlauf
* Les vannes de régulation peuvent être contrôlées sur les versions à commande à fil. Sont nécessaires : commande MyComfort Large ou EVO et alimentation sup-
plémentaire à 24 V.
*In die Modelle mit Infrarot-Fernbedienung kann nur ein Einbausatz motorbetriebener Ventile mit 230 Volt-Antrieb eingebaut werden rouges peuvent être équipés exclusi-
vement d’un kit de vannes motorisées avec actionneur à 230V.
