Преобразователь частоты E-V81
100
Используется для выбора, поддерживать ли работу ПИД в состоянии остановки ПИД. Обычно
в состоянии остановки PA.28=0.
7.13 Pb.00-Pb.09 Колебательный режим, режим управления
по длине, режим управления по счетчику импульсов
Функция качания частоты используется в оборудовании для текстильной промышленности и
производства химических волокон, а также в приложениях, где требуется обеспечить
возвратно-поступательное движение.

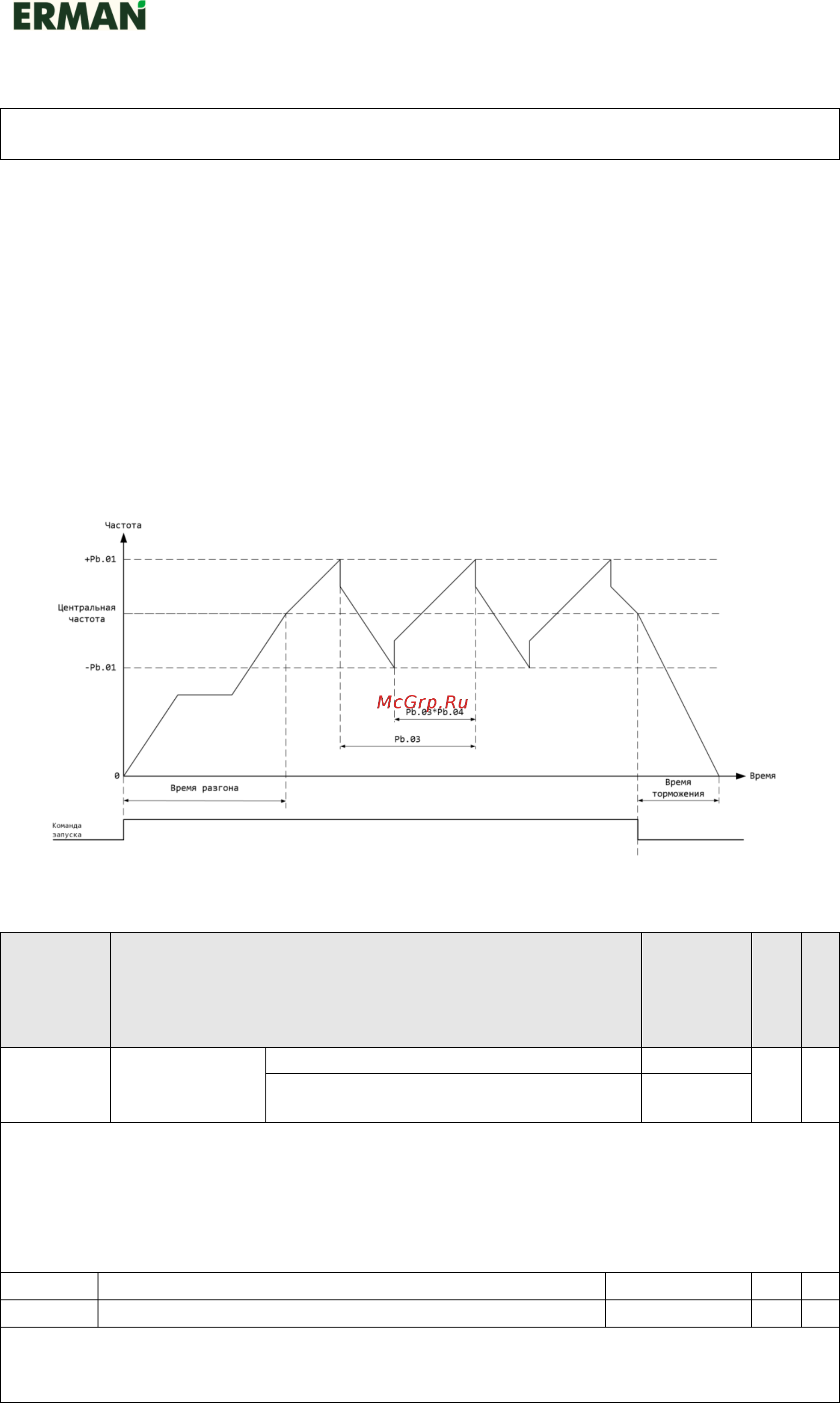

Качание частоты означает, что выходная частота ПЧ попеременно увеличивается и
уменьшается относительно выбранной центральной частоты. График режима качания
частоты приведен ниже.
Амплитуда качаний устанавливается параметрами Pb.00 и Pb.01.
Если Pb.01=0, амплитуда качаний равна 0 и режим качания частоты не работает.
Рис. 6-23. режима качания частоты
Параметр
Описание
Диапазон
настройк
и
Заводская
настройка
Приоритет
Pb.00
Режим
настройки
качания
Относительно центральной частоты
0
0
☆
Относительно максимальной частоты
1
Используется для определения выбора точки отсчета амплитуды качания.
0: Относительно центральной частоты (выбор наложения источников частоты - Р0.07): эта
система с регулируемой амплитудой качания, так как амплитуда качания изменяется
относительно выбранной центральной частоты.
1: Относительно максимальной частоты (Р0.10): эта система с фиксированной амплитудой
качания, которая привязана к максимальной частоте.
Pb.01
Амплитуда качания частоты, %
0,0...100,0
0
,
0
☆
Pb.02
Амплитуда частоты скачков, %
0,0...50,0
0
,
0
☆
Используется для выбора амплитуды и частоты скачков. Качание относительно центральной
частоты (регулируемое качание, выбрать Pb.00=0): Качание (AW) = источник частоты Р0.07
умножить на амплитуду качаний Pb.01.
