Преобразователь частоты E-V81
75
f
b
номинальная частота двигателя
T время разгона от 0 до номинальной частоты
P6.08
Начальный участок S-образной
зависимости t1, %
0,0 %...(100,0 %.от P6.09)
30
,
0
%
★
P6.09
Конечный участок S-образной зависимости
t2, %
0,0 %...(100,0 % от.P6.08)
30
,
0
%
★
Параметрами P6.08 и P6.09 можно соответственно задать начальный и конечный участки S-
образной зависимости разгона/торможения А. Эти участки должны отвечать стандартному
требованию P6.08+P6.09≤100,0 %.
На участке t1 (рис.46), определяемом P6.08, в этот период скорость изменения выходной
частоты возрастает, а на участке t2, определяемом параметром P6.09, скорость изменения
выходной частоты снижается до нуля.

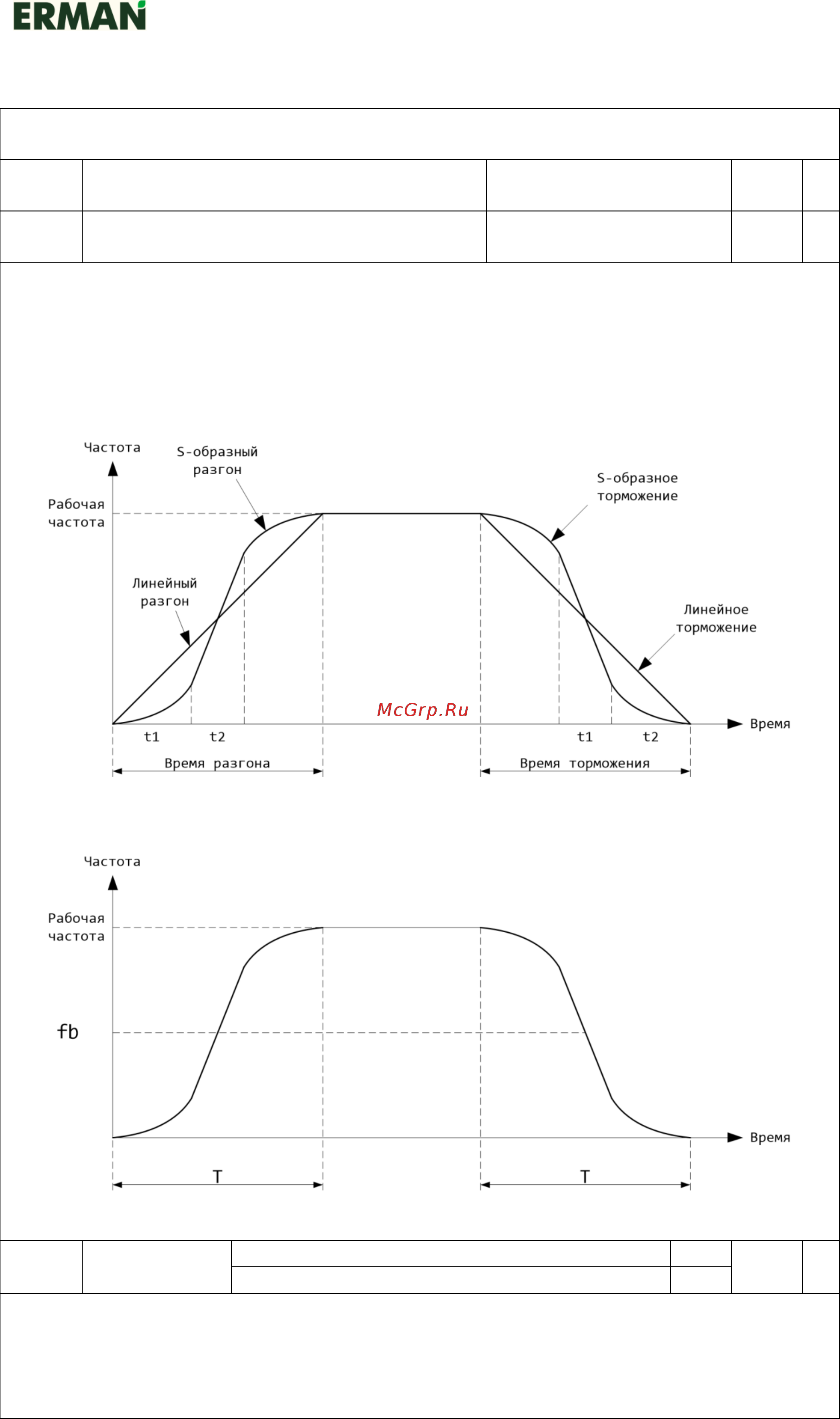

Рис. 6-11. График S-образной зависимости разгона/торможения А
Рис. 6-12. График S-образной зависимости разгона/торможения Б
P6.10
Режим
остановки
Торможение до остановки
0
0
☆
Остановка отключением выхода
1
0: Торможение до остановки
При получении команды остановки ПЧ замедляет двигатель до остановки в соответствии с
установленным временем торможения.
1: Остановка отключением выхода
При получении команды остановки ПЧ немедленно прекращает преобразование частоты и
