Преобразователь частоты E-V81
83
чего определяется временем разгона 1.
С начала торможения до частоты P8.26 скорость торможения определяется временем
торможения 1, после чего скорость определяется временем торможения 2.

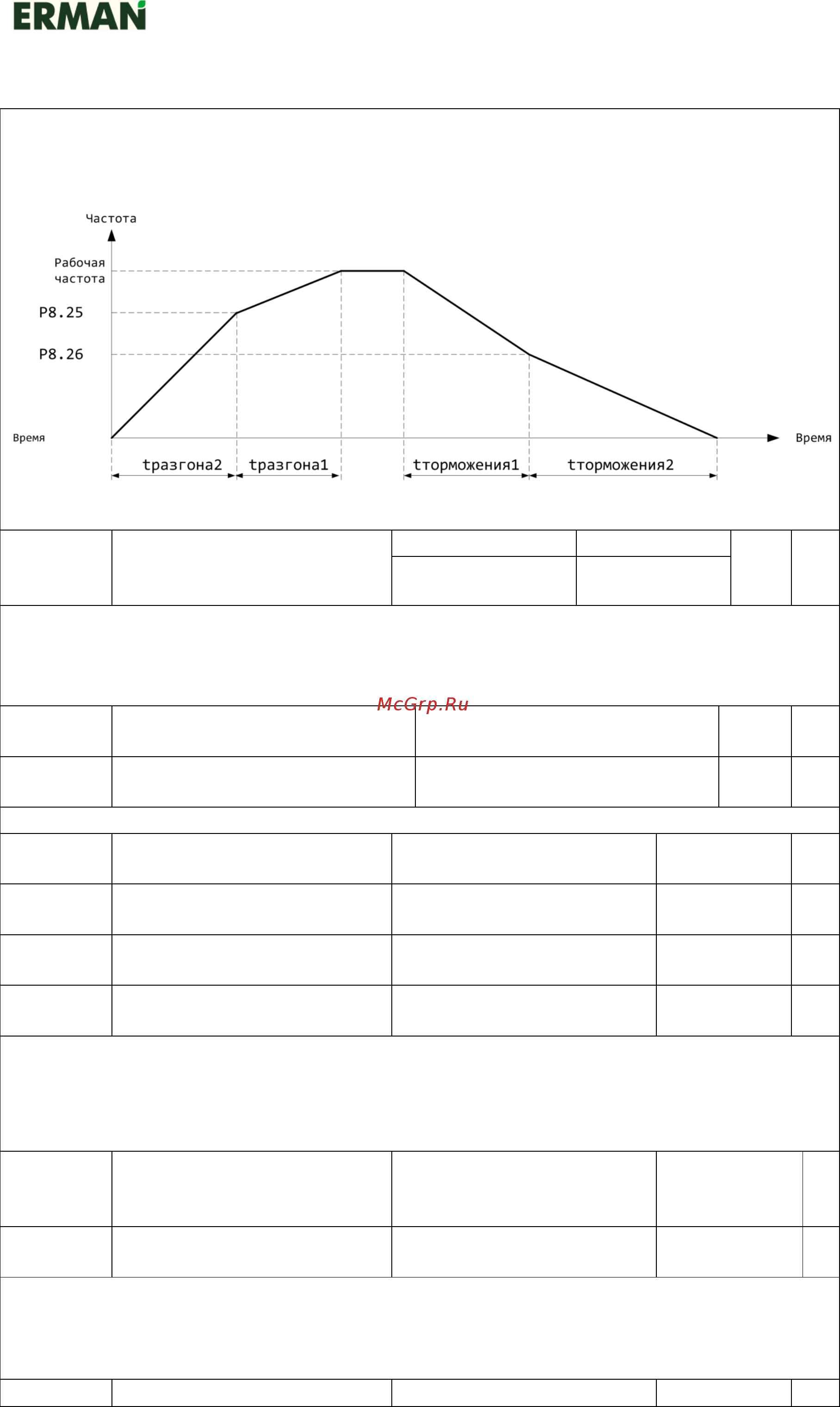

Рис. 6-18. График переключения скоростей разгона/торможения
P8.27
Приоритет толчкового
вращения от дискретного
входа
Отключен
0
0
☆
Включен
1
Используется для того, чтобы установить наивысший приоритет функции толчкового
вращения от дискретного входа.
Если P8.27=1, и при работе появляется толчковая команда, ПЧ переключается в толчковый
режим работы.
P8.28
Порог определения частоты
(FDT2), Гц
0,00...максимальная частота
50
,
00
☆
P8.29
Задержка определения частоты
(FDT2), %
0,0...100,0 (от
P8.28
)
5
,
0
☆
Работа параметров P8.28, P8.29 идентична работе параметров P8.19, P8.20 (FDT1).
P8.30
Порог определения частоты
1, Гц
0,00... максимальная
частота
50,00
☆
P8.31
Задержка определения
частоты 1, %
0,0...100,0 (максимальная
частота)
0,0
☆
P8.32
Порог определения частоты
1, Гц
0,00...максимальная
частота
50,00
☆
P8.33
Задержка определения
частоты 1, %
0,0...100,0 (максимальная
частота)
0,0
☆
Если выходная частота ПЧ равна Р8.30± P8.31, активируется дискретный выход, настроенный
на функцию №26.
Если выходная частота ПЧ равна Р8.32±P8.33, активируется дискретный выход, настроенный
на функцию №27.
P8.34
Порог холостого хода, %
0,0...300,0 (от
номинального тока
двигателя)
5,0
☆
P8.35
Время обнаружения
холостого хода, с
0,00...600,00
0,10
☆
Порог холостого хода задается в процентах от номинального тока двигателя. Если ток
двигателя остается ниже
P8.34 в течение времени P8.35 активируется дискретный выход,
настроенный на функцию №34
». Эта функция применяется для защиты от обрыва приводных
ремней и от сухого хода насосов. Если P8.34=0 функция защиты отключается.
P8.36
Порог превышения
0,1...300,0 (
от
200,0
☆
