Преобразователь частоты E-V81
41
H0.23
Значение сигнала на AI3 перед коррекцией
0,001 В
H0.24
Линейная скорость
1 м/мин
H0.25
Время, прошедшее с момента подачи питания
1 мин
H0.26
Время, прошедшее с момента включения режима
«Работа»
0,1 мин
H0.27
Частота на импульсном входе
1 Гц
H0.28
Значение настройки связи
0
,
01 %
H0.29
Частота обратной связи энкодера
0
,
01 Гц
H0.30
Основная частота X (определяется значением
P0.30)
0
,
01 Гц
H0.31
Дополнительная частота Y (определяется
значением
P0.04)
0,01 Гц
H0.32
Просмотр ячейки памяти с произвольным
адресом.
1
H0.33
Положение ротора синхронного двигателя
0,0°
H0.34
Температура электродвигателя
1 °C
H0.35
Заданный крутящий момент (%)
0,1 %
H0.36
Положение ротора
1
H0.37
Текущий Cosphi
0,1
H0.38
Положение ABZ, расчетное положение обратной
связи инкрементального энкодера.
0,0
H0.39
Разделение заданного напряжения при скалярном
управлении.
1 В
H0.40
Разделение выходного напряжения при
скалярном управлении
1 В
H0.41
Дисплейное отображение состояния дискретных
входов (DI)
Состояние выхода: При свечении соответствующего входу сегмента индикатора –
соответствующий вход активен, при отсутствии свечения – не активен.

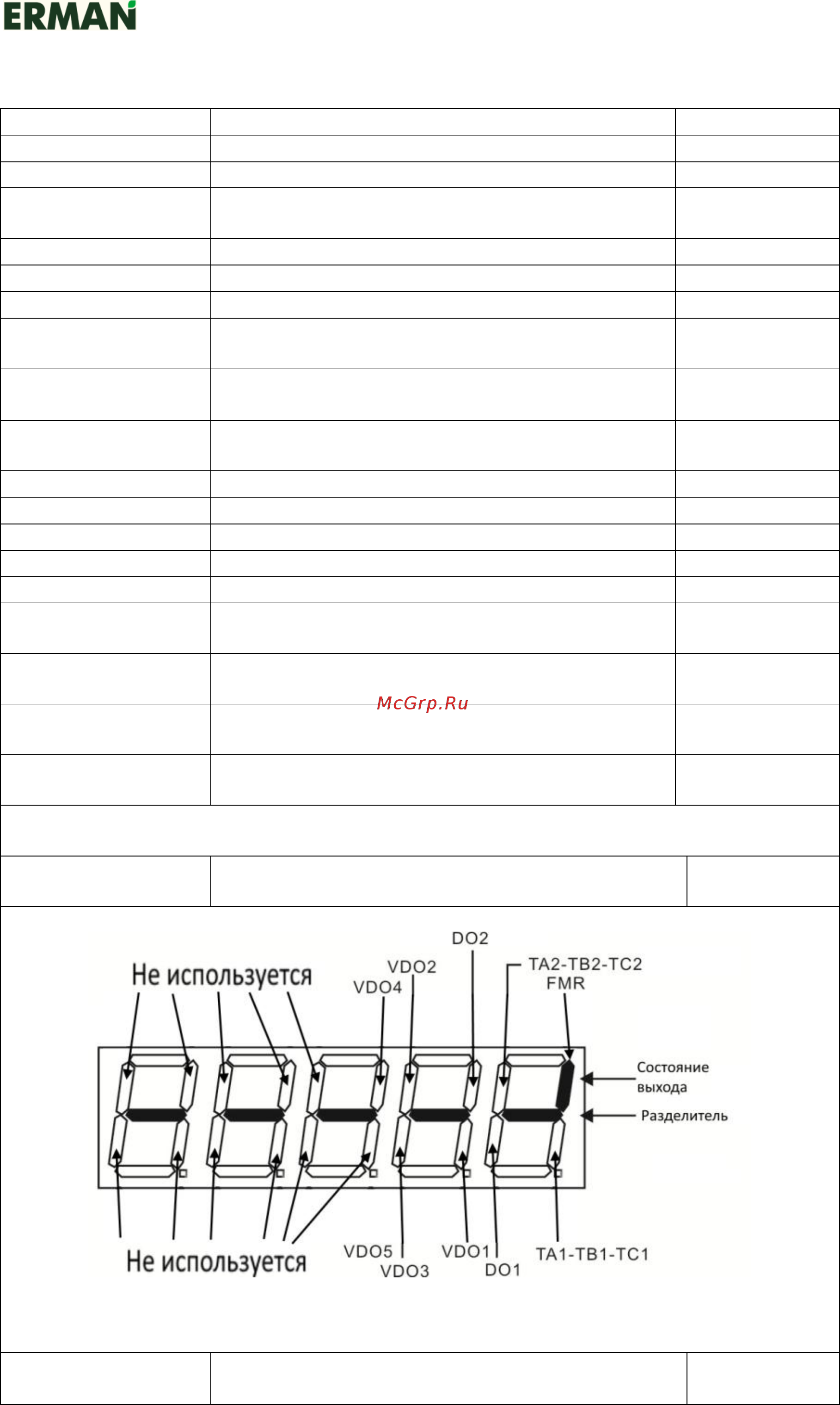

H0.42
Дисплейное отображение состояния дискретных
выходов (DО)
Состояние входа: При свечении соответствующего выходу сегмента индикатора –
соответствующий выход активен, при отсутствии свечения – не активен.
H0.43
Дисплейное отображение состояния дискретных
входов (DI) 1 (функция 01－40)
-
