трубе. Уровень наводок значительно снижается, если расстояние между силовыми и

сигнальными кабелями превышает 30 см.

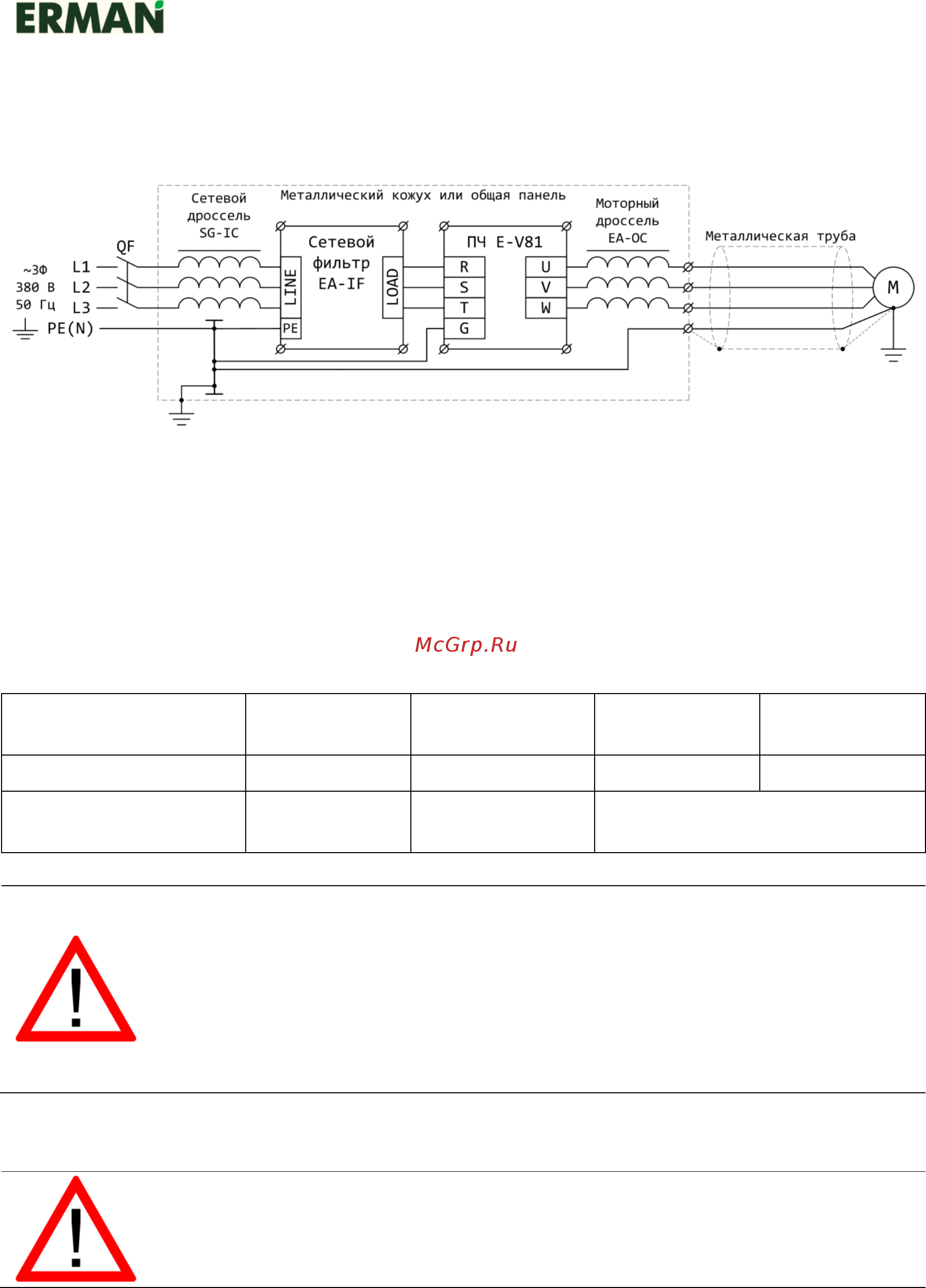

Рисунок 5-32 – Снижение уровня высокочастотных помех

Увеличение длины кабеля двигателя приводит к увеличению утечки высокочастотных

токов через емкость кабеля и, соответственно, выходного тока ПЧ. Прочие устройства также

могут подвергаться влиянию токов утечки, возвращающихся в ПЧ по металлоконструкциям

и цепи заземления. Чтобы уменьшить утечки, соедините проводом клемму G ПЧ с болтом

заземления двигателя и выберите несущую частоту ПЧ:

Таблица 5 – Ограничение несущей частоты в зависимости от длины кабеля

Длина кабеля

До 20 м

От 20 до 50 м

От 50 до 100

Свыше 100 м

Частота несущей

До 15 кГц

До 10 кГц

До 5 кГц

До 2 кГц

Моторный дроссель

Не

обязателен

Рекомендуется

Обязателен

 При длине кабеля двигателя более 50 м используйте

моторный дроссель. При длине кабеля двигателя более

100 м используйте более мощный ПЧ и уменьшите

несущую частоту до 2 кГц.

 Настройте параметры вольт-добавки при пуске.

5.5 ПРОБНЫЙ ПУСК

По умолчанию запуск, остановка и задание частоты ПЧ производятся

с панели оператора. Настройте параметры Р0.03,Р0.02.

Установите и подключите ПЧ в соответствии с рекомендациями настоящего

Руководства. Проверьте правильность подключения силовых цепей. Включите сетевое

питание ПЧ. В течение нескольких секунд будет происходить зарядка конденсаторов, затем

на дисплее отобразится 8.8.8.8., затем –LU– и сработает реле, после чего дисплей отобразит

уставку частоты 50,0 Гц.

При высоком моменте инерции механизма (тяжелое колесо вентилятора либо

система инерционных приводных валов) увеличьте время разгона Р0.17и
