Преобразователь частоты E-V81
36
параметр
PP.02
Отображение
параметров
Отображение группы параметров Н
Отображение группы
параметров А
Выбор отображения
По
умолчанию
Выбор
отображения
По
умолчанию
0
0
Не отображать
1
1
1
1
Отображать
PP.03
Отображение
пользовательского
набора параметров
устанавливаемого /
изменяемого
пользователем
Выбор
отображения,
устанавливаемого
пользователем
По
умолчанию
Выбор
отображения
изменяемого
пользователем
По
умолчанию
0
0
0
0
Не отображать
1
1
Отображать
При установке в параметреPP.03 старшего бита в 1, появляется возможность быстро
переключаться между режимами отображения параметров путем одновременного
нажатия клавиш PRG и >>/SHIFT.
Режим отображения параметров
Индикация дисплея
Режим отображения набора параметров устанавливаемого
пользователем
-Func
Режим параметра, устанавливаемого пользователем
-USEt
Режим параметра, изменяемого пользователем
-U--C
Переключение режима отображения производится следующим образом:
Например, чтобы перейти из режима текущего параметраP0 в режим пользовательского
параметра P0.01 необходимо выполнить следующие действия:

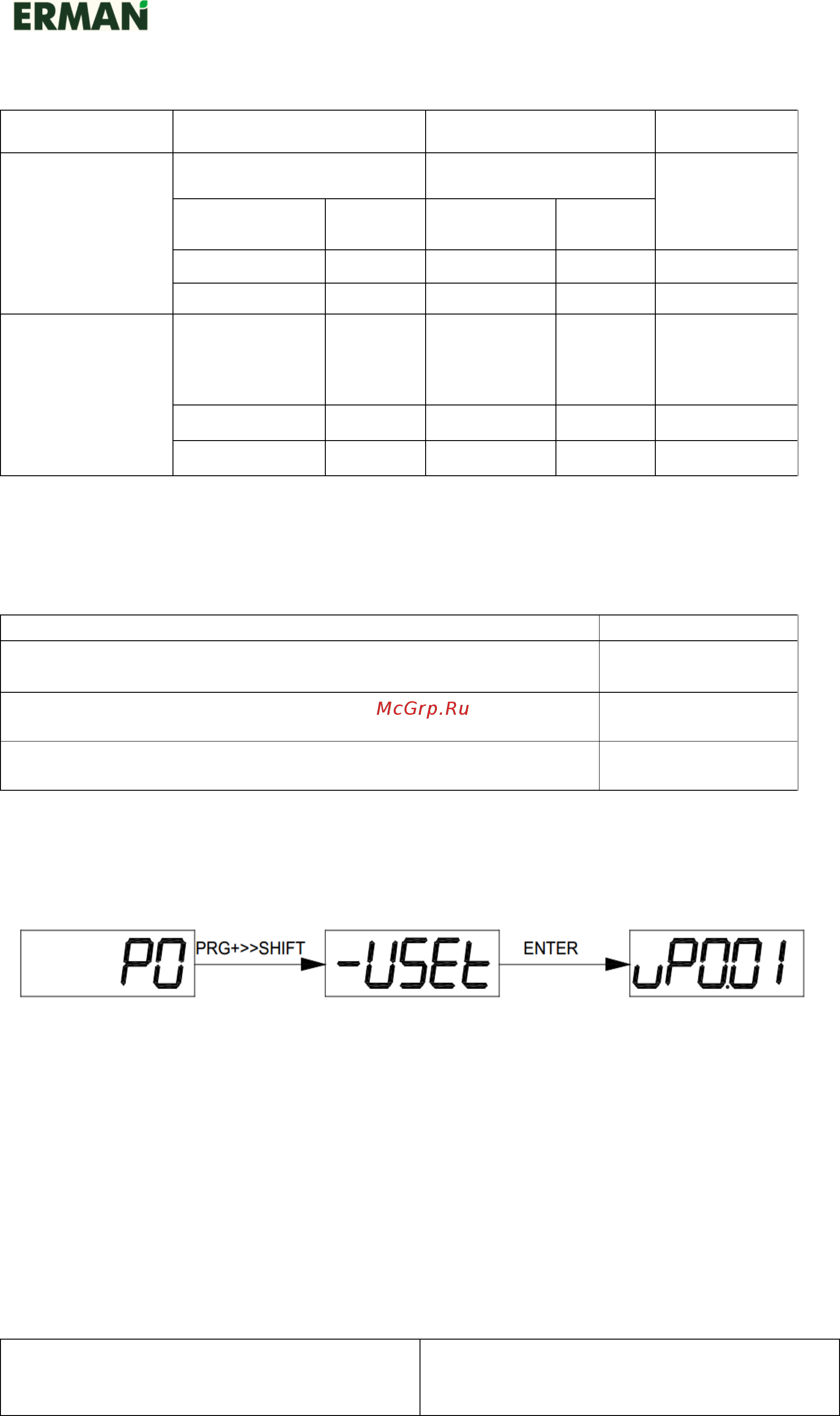

Рис. 6-4 Переход из режима текущего параметра в режим пользовательских установок
параметра (установленного пользователем)
6.2.4 Режим пользовательских установок параметров
Меню пользовательских установок предназначено для быстрой проверки и изменения
параметров ПЧ. В этом режиме параметр РХ.ХХ индицируется как НРХ.ХХ, например P3.02
индицируется как «HP3.02». Изменение параметров в меню пользовательских установок
обладает таким же эффектом, как и в обычном состоянии программирования.
Параметры меню пользовательских установок выбираются из группы параметров РЕ. На
каждый параметр PE (всего 30 параметров) можно запрограммировать до 16 функций.
P0.01: Режим управления
P0.02: Выбор источника команд
P0.03: Выбор источника основной частоты
P4.00: Выбор функции входа DI1
P4.01: Выбор функции входаDI2
P4.02: Выбор функции входаDI3
