Преобразователь частоты E-V81
27
Рисунок 5-27 – Подключение реле к выходам FM, DO1 с о питанием от внешнего
источника питания +24В. При подключении выхода DO1 установите либо
внешнюю перемычку между CME и COM, либо внутреннюю перемычку J3.

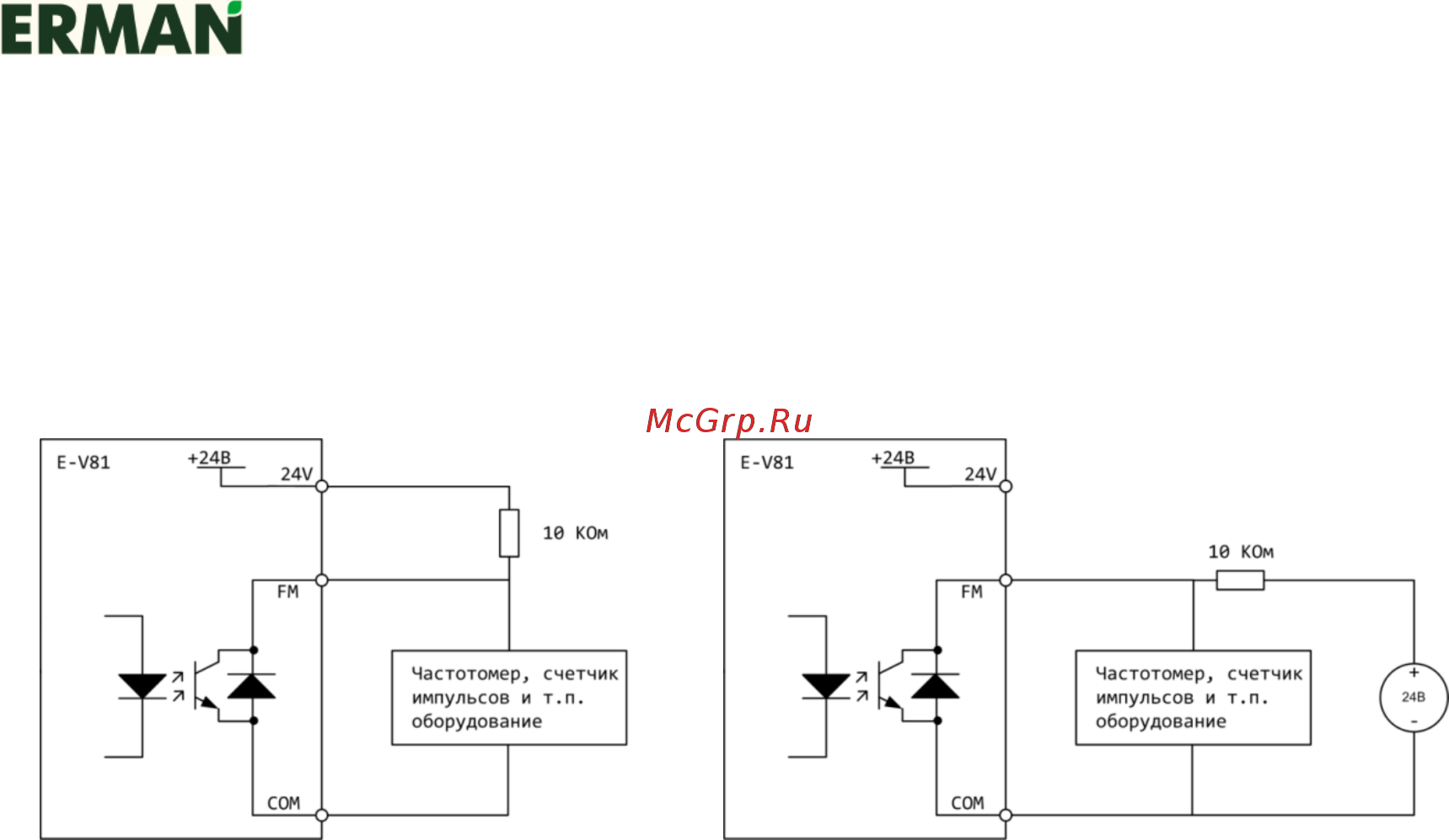

Рисунок 5-28 – Подключение выхода FM с питанием от встроенного/внешнего
источника питания +24В.
5.4.7 Электромагнитная совместимость
ПЧ ERMAN разработаны в соответствии со стандартом ГОСТ Р 51524 (МЭК 61800-3)
«Совместимость технических средств электромагнитная. Системы электрического привода с
регулируемой скоростью вращения. Требования и методы испытаний». Для обеспечения
наилучшей электромагнитной совместимости, установите ПЧ в соответствии с
приведенными ниже рекомендациями.
Если ПЧ, датчики и система управления установлены в одном шкафу,
электромагнитные помехи должны подавляться на вводе питания в шкаф с помощью
фильтра радиопомех и сетевого дросселя. Более эффективным методом является
физическое разделение источника и приемника помехи, что должно быть учтено при
проектировании шкафа. Источниками помех являются ПЧ, тормозной блок и силовые
коммутационные аппараты. Приемниками помех являются устройства автоматизации,
датчики и клеммы управления ПЧ. Рекомендуемый вариант размещения устройств в шкафу
показан на рисунке:
