133
P.510 = 0%, P.511 = 50% Задание соответствия минимальному/максимальному отрицательному
напряжению на клеммах 2-5
P.512 = 0 В, P. 513=5 В Минимальное/ Максимальное входное отрицательное напряжение на
клеммах 2-5
P.139 = 0% Коэффициент смещения сигнала 2-5

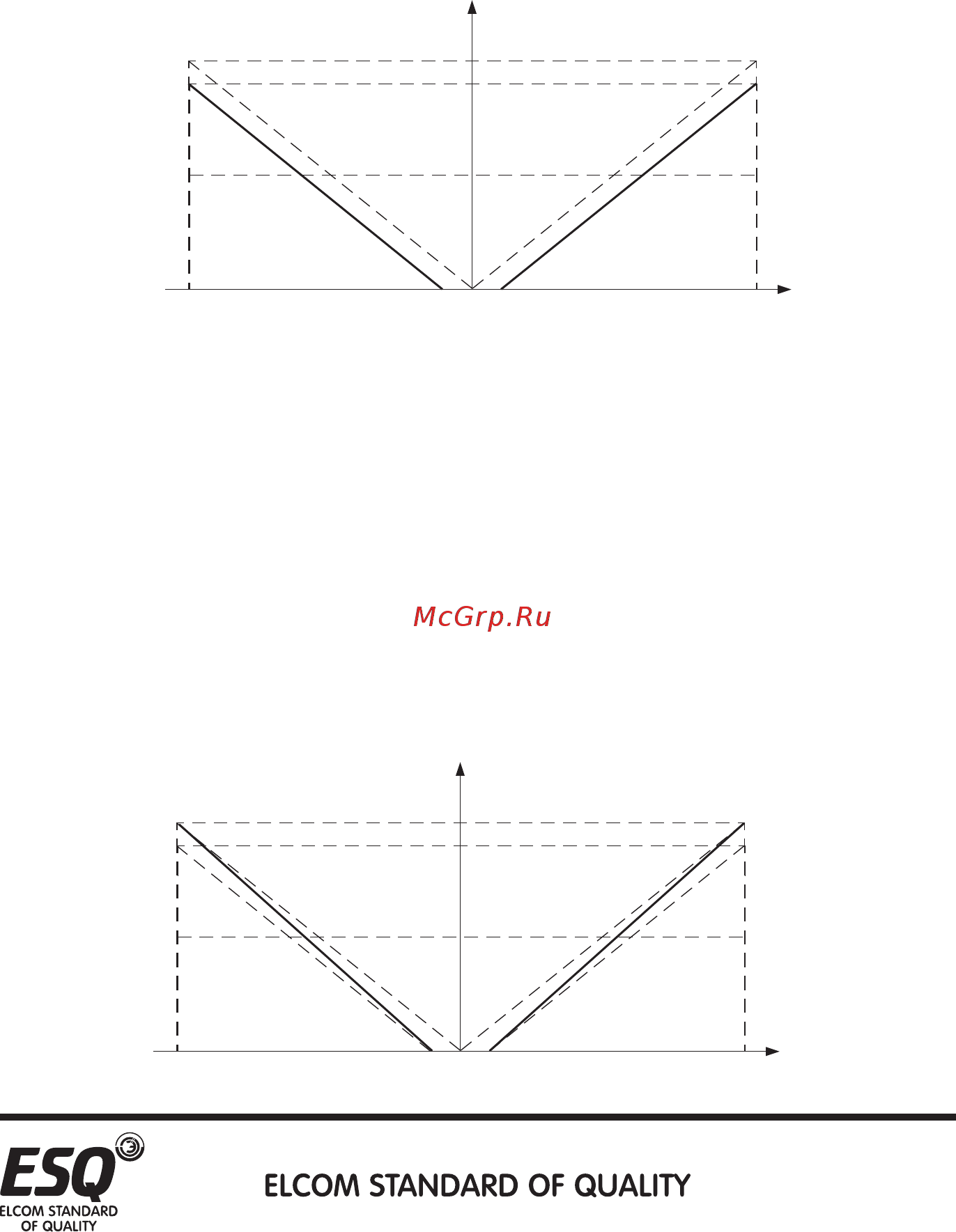

Пример 6: Это пример рекомендуется для устранения настройки рабочей
частоты инвертора сигналом меньше 1 В в неблагоприятных условиях
эксплуатации, так что лучше применить средства снижения шума и
подавления наводок.
P.38 = 60 Гц Максимальная рабочая частота
P.192 = 1 В, P.193 = 10 В Минимальное/ Максимальное входное положительное напряжение на
клеммах 2-5
P.194 = 0%, P.195 =100% Задание соответствия минимальному/максимальному положительному
напряжению на клеммах 2-5
P.510 = 0%, P.511 =100% Задание соответствия минимальному/максимальному отрицательному
напряжению на клеммах 2-5
P.512 = 1 В, P.513 =10 В Минимальное/ Максимальное входное отрицательное напряжение на
клеммах 2-5
P.139 = 0% Коэффициент смещения сигнала 2-5
P.195 = P.511 = 100.0 - (1В/10В)*100
Пример 7: Это пример является расширением примера 6. Этот пример
нашел широкое применение благодаря своей большей гибкости.
60 Гц
54 Гц
-10 В -1 В 1 В 10 В
60 Гц
54 Гц
-10 В -1 В 1 В 10 В
