Параметр Наименование По умолчанию Значение Описание
10-23
Р.234
Выбор функции треугольной
волны
0
0 Функция выключена
1
Включение функции по дискретному
сигналу (TRI)
2
Функция включена и работает в любое
время
10-24
P.235
Максимальная амплитуда 10.0 % 0-25.0 % -
10-25
P.236
Амплитуда компенсации при
торможении
10.0 % 0-50.0 % -
10-26
P.237
Амплитуда компенсации при
ускорении
10.0 % 0-50.0 % -
10-27
P.238
Времени ускорения
амплитуды
10.00 с
0-360.00 с
0-3600.0 с
Когда 01-08=0, единицы измерения 10-27
(P.238) и 10-28 (P.239) – это 0.01 с. Когда 01-
08=1, единицы измерения 10-27 (P.238) и
10-28 (P.239) – это 0.1 с
10-28
P.239
Времени торможения
амплитуды
10.00 с
0-360.00 с
0-3600.0 с
Примечания:
Если 10-23 «Выбор функции треугольной волны» равен «1», и подан сигнал
треугольной волны (TRI), Данная функция будет активирована. Назначьте на
любую дискретную клемму (03-00 ~ 03-06 и 03-09) значение «36» (TRI).
Если 10-23 «Выбор функции треугольной волны» равен «2», данная
функция будет включена и работает в любое время.

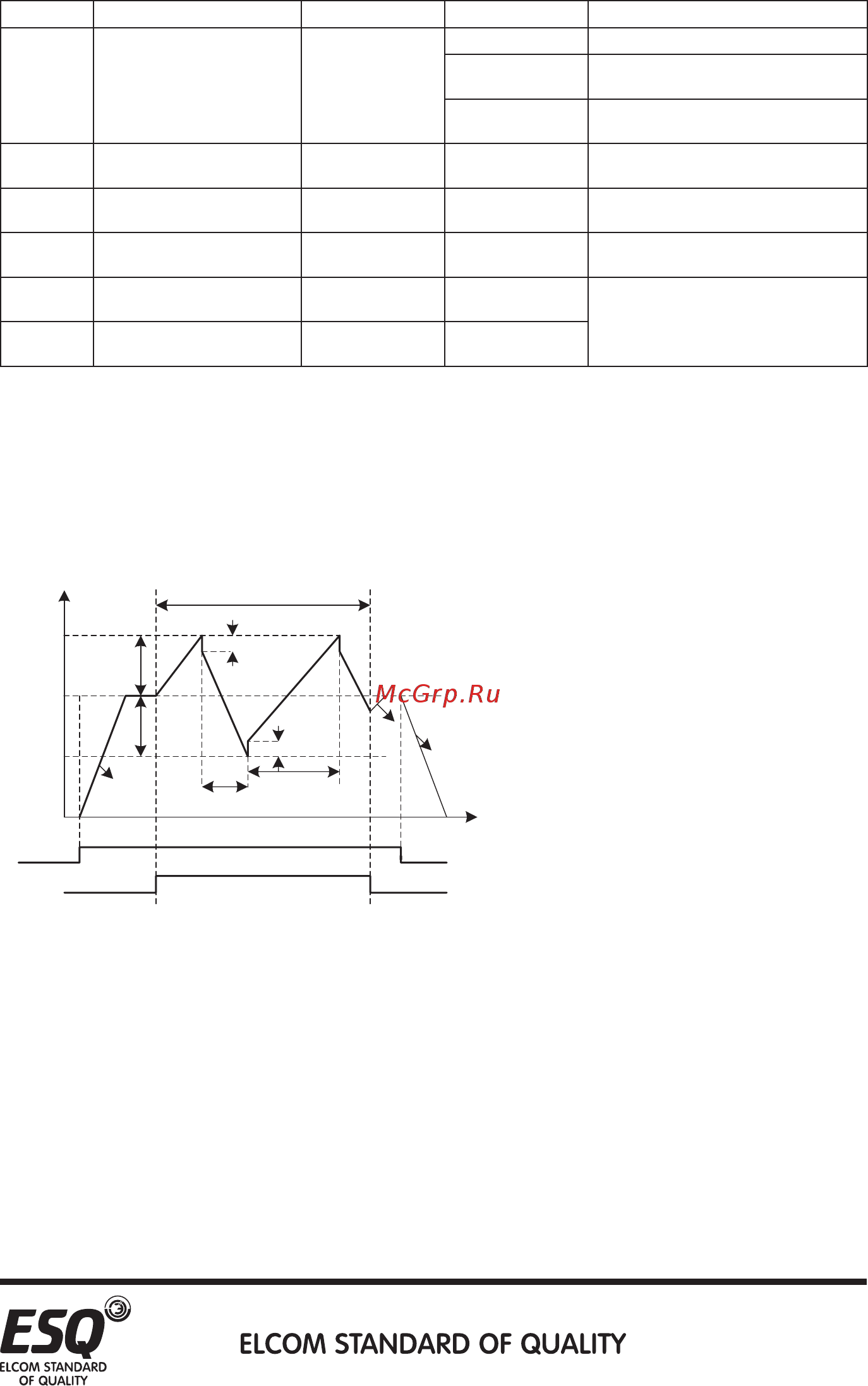

Рис. 5.11.10.1 Функция треугольной волны.
Важно:
1. Во время движения треугольной волны выходная частота ограничена
максимальной и минимальной частотой.
2. Если амплитудная компенсация, то есть 10-25 и 10-26, слишком
велика, перенапряжение будет отключено, и автоматически будет
работать функция предотвращения опрокидывания. Следовательно,
установленный способ работы не будет выполнен.
3. Данная функция работает только в скалярном режиме (V/F), когда 00-
21=0
Время
Треугольная волна
STF
f1
f0
f2
f3
P.7
P.7
P.8
P.239
P.238
f1
TRI
Выходная частота
f0: Заданное значение частоты
f1: Заданная амплитуда треугольной волны (f0 x P.235
)
f2: Компенсация при торможении (f1 x P.236)
f3: Компенсация при разгоне (f1 x P.237)
