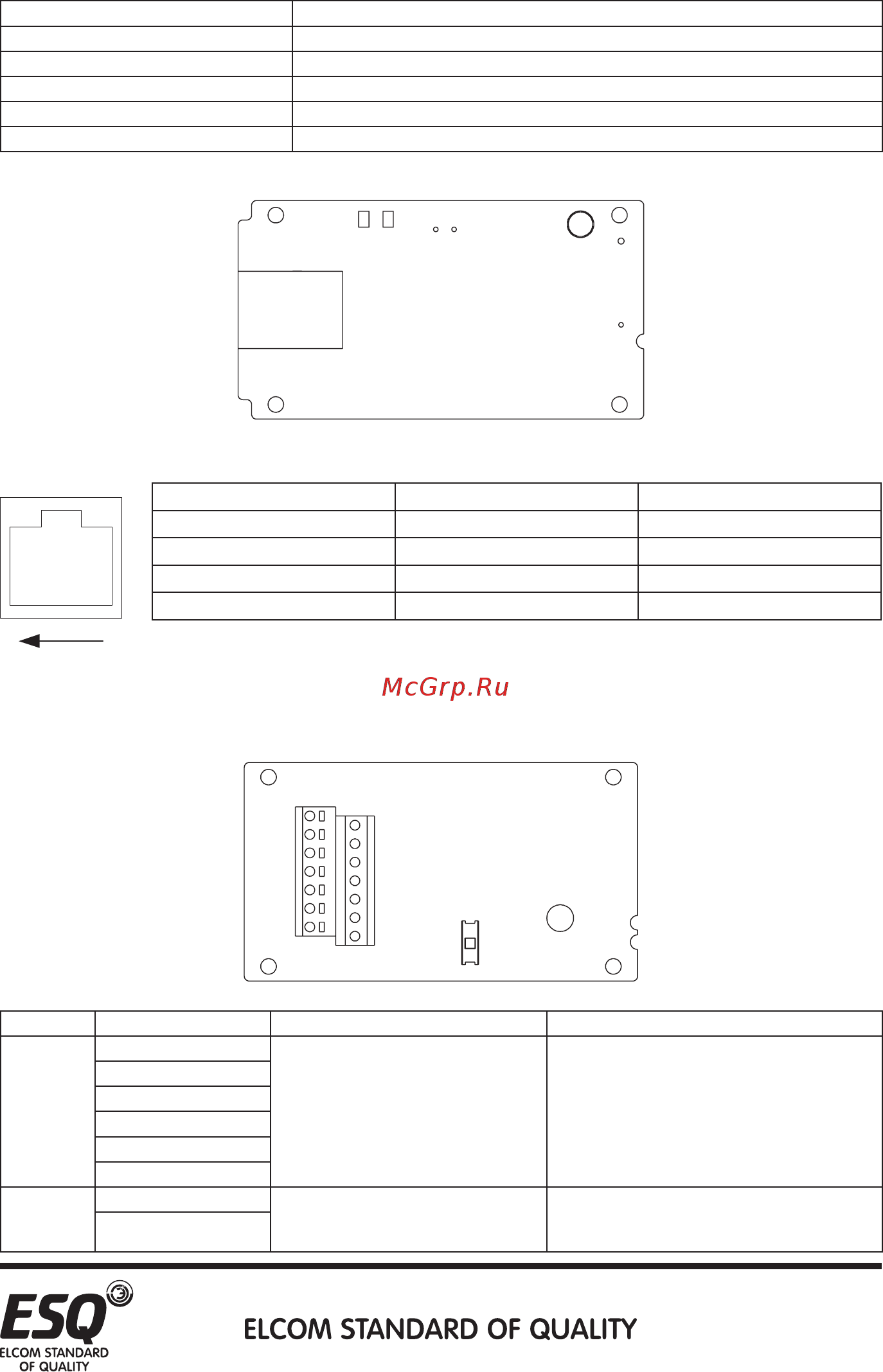

361
-Функции и спецификация
Разъем RJ-45
Порт 2 Порт
Передача CAN
Передача Использует стандарт CAN
Передача 1M 500k 250K/280KF 125k 100k 50k
Протокол CANopen
-EP301: плата CANopen
- Разъем RJ-45 (Розетка)
Номер «Пина» Наименование Описание
1 Tx+ Передача данных +
2 Tx- Передача данных -
3 RX+ Получение данных +
6 RX- Получение данных -
7.4.2. Платы расширения
- EB362R
Тип сигнала Наименование клеммы Назначение Спецификация клемм
Входные
дискретные
сигналы
M10
6 многофункциональных
программируемых входных дискретных
клемм (тип логики Сток/Исток (Sink/
Source) может переключаться)
Входной импеданс: 4.7 kΩ
Ток: 5 мА
Диапазон напряжения: 10 — 28 В DC
Максимальная частота: 1 кГц
M11
M12
M13
M14
M15
Релейные
выходы
A10, C10 2 релейных многофункциональных
программируемых выхода.
A-C нормально открытые
Максимальное напряжение: 30В DC или 250 В AC
Максимальный ток: резистивная нагрузка — 5А;
индуктивная нагрузка — 2А (cosΦ = 0.4)
A11, C11
