360

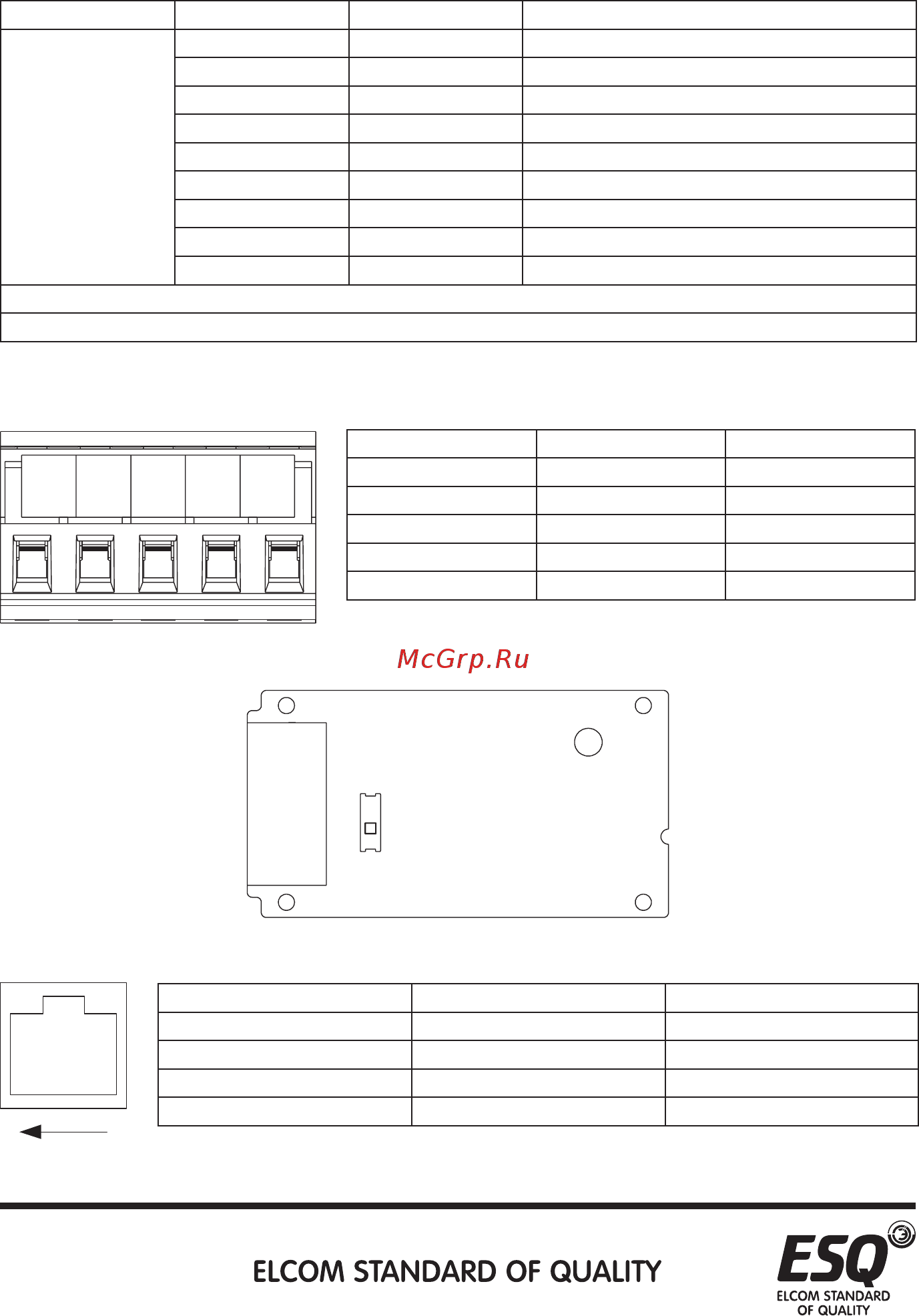

7.4. Приложение 4 — Опциональное оборудование.
7.4.1. Коммуникационные платы
-PD301: плата ProBus
Тип разъёма Номер «пина» Наименование Описание
DB9 1 --- ---
2 --- ---
3 Rxd/Txd-P Приём/передача данных-P
4 CNTR-P 2) Сигнал для управления направлением передачи-P
5 DGND Земля (опорный потенциал данных)
6 VP 1) Напряжение питания, (плюс)
7 --- ---
8 Rxd/Txd-N Приём/передача данных-N
9 --- ---
1) Сигнал нужен только у конечной «станции» сети
2) Альтернативный сигнал
-DN301: плата DeviceNet
-Определение портов DeviceNet
Клемма Сигнал Описание
V+ V+ +24В
CAN+ CAN+ Положительный сигнал
SH SHIELD «Земля»
CAN- CAN- Отрицательный сигнал
V- V- 0В
-CP301: плата CANopen
- Разъём RJ-45 (Розетка)
Номер «Пина» Наименование Описание
1 CAN_H CAN_H (высокий уровень сигнала)
2 CAN_L CAN_L (низкий уровень сигнала)
3 CAN_GND Земля/0В/V-
7 CAN-GND Земля/0В/V-
V+
CAN+SH
CAN-
V-
