244
02)». Чем больше значение в 10-02, тем выше напряжение торможением
постоянным током.
Торможение постоянным током будет длиться в установленный период в
параметре 10 01 для преодоления инерции двигателя.

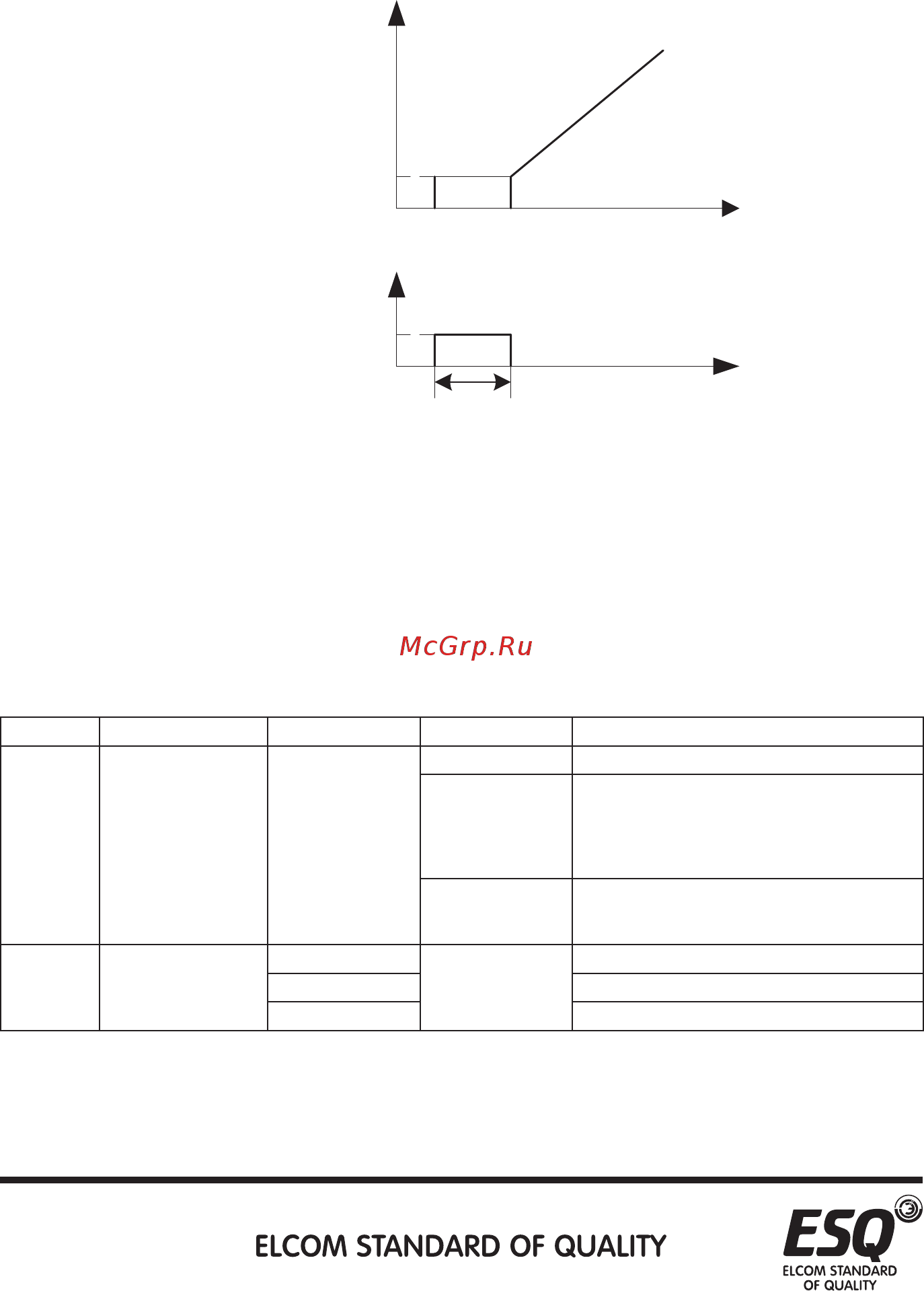

Смотрите рисунок ниже:
Примечание:
1. Для достижения оптимальных характеристик управления, 10-01 и 10-
02 должны быть установлены правильно.
2. Если какое-либо из 10-00, 10-01 и 10-02 установлено на 0, торможение
постоянным током не будет работать, двигатель будет остановлен по
инерции.
5.11.2. Управление нулевой скоростью
Параметр Наименование По умолчанию Значение Описание
10-03
Р.151
Выбор функции
управления нулевой
скоростью
0
0 0: Нет выхода на нулевой скорости.
1
1: Работа на нулевой скорости выполняется в
режиме векторного управления с обратной
связью (00-21 / 22 = 4); Отключение постоянного
напряжения осуществляется в режиме управления
замкнутым контуром V/F (00-21 / 22 = 1).
2
2: Работа с нулевым положением выполняется
в векторном режиме управления с обратной
связью.
10-04
Р.152
Напряжение при
нулевой скорости
управления
4.0%
0~30.0%
0~30.0%: 7.5K/11KF и ниже
2.0% 0~30.0%: 11K/15KF~55K/75KF
1.0% 0~30.0%: 75K/90KF и выше
Контроль нулевой скорости
Убедитесь, что 01-11 (начальная частота) установлена на ноль при
включенной этой функции.
P.244
P.243
Врем
я
Врем
я
Выходная
частота
Напряж
ение торможения
постоянным током
P.213
