140
Выбор и настройка сигнала HDI
02-38 (коэффициент фильтра HDI) используется для фильтрации
входного сигнала, позволяя подавить шум, колебания частоты. Чем больше
установленное значение 02-38, тем лучше фильтруется сигнал.
Примечание: Метод вычисления частоты входного сигнала HDI
аналогичен аналоговому входу 2-5, формула 01-00 * ((02-40- 02-39) * (02-
42 - 02-41) / (входная частота - 02-39) + 02-41).
5.3.9. Коэффициент умножения частоты выходного сигнала HDO
Этот параметр используется для формирования частотной характеристики
выходного сигнала HDO.
Параметр Наименование По умолчанию Значение Описание
02-43
Р.74
Коэффициент
умножения частоты
HDO
0
0 ---
1~9000
1 ~ 9000: выберите прямоугольный
импульс, который составляет 02-43
(P.74) раз рабочей частоты в качестве
выхода терминала.
Коэффициент умножения частоты для выхода HDO
Значение в параметре 02-43 позволяет увеличить выходную частоту на
внешней клемме HDO, максимальная частота которой составляет 100 кГц,
значение можно менять в диапазоне 1 ~ 9000.

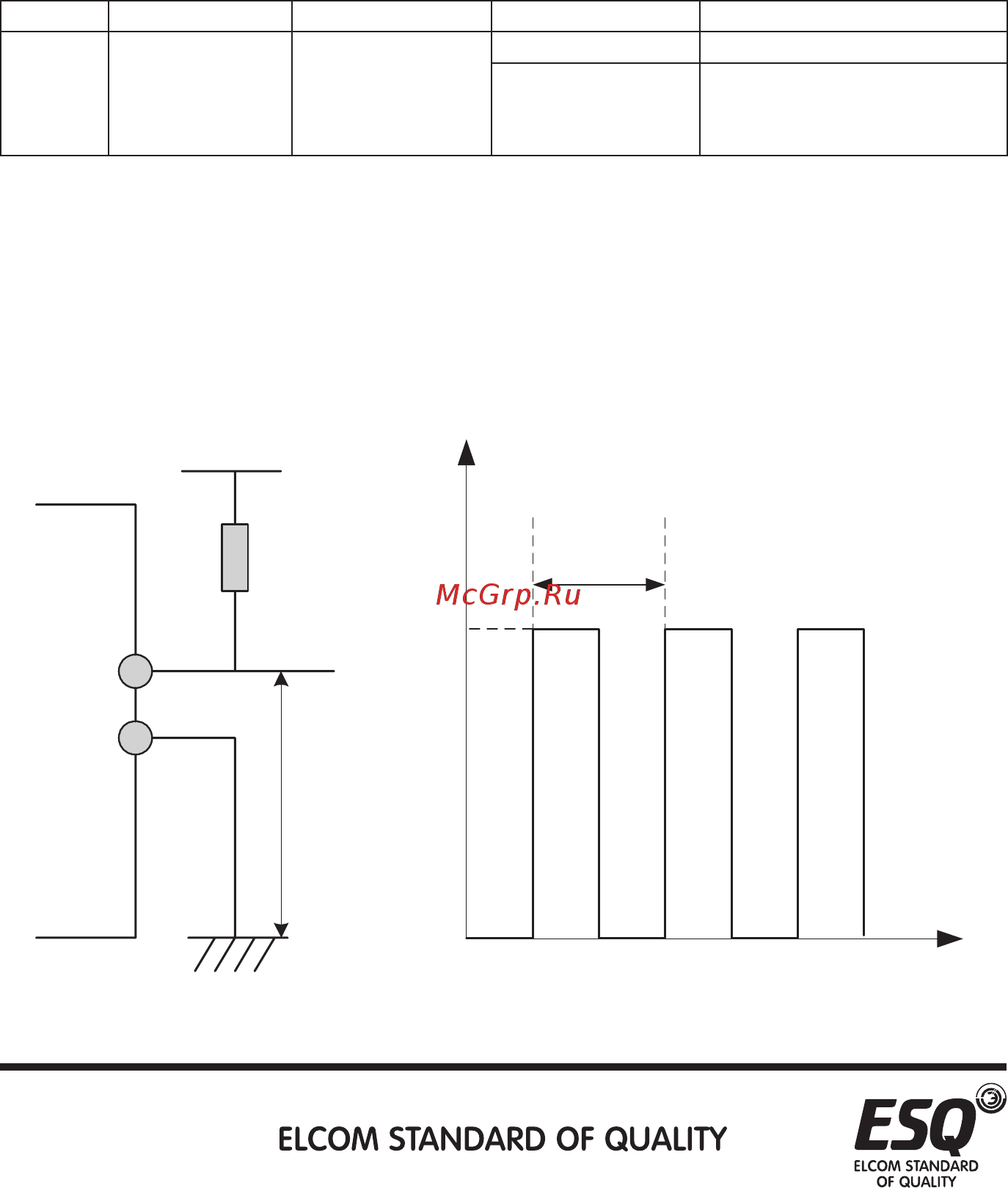

Если значение в параметре 02-43 установлено на 5, а мгновенная частота
работы составляет 20 Гц, выходной сигнал HDO будет сформирован
следующим образом:
10ms
0
24V
Vo
Vo
SD
HDO
DC24V
R>4.7k
T
