3.4 Режим программирования
В режиме программирования обеспечиваются установка и проверка параметров кодов функций, контроль профилактиче-
ской информации и проверка состояния входа/выхода. Выбор функций легко осуществляется с помощью различных меню,
список которых приводится в таблице 3.5. Крайняя левая цифра каждой символьной строки указывает номер соответ-
ствующего меню, а остальные три цифры указывают на содержание меню.
Если ПЧ переводится в режим программирования повторно, на дисплее отображается содержание предыдущего меню.

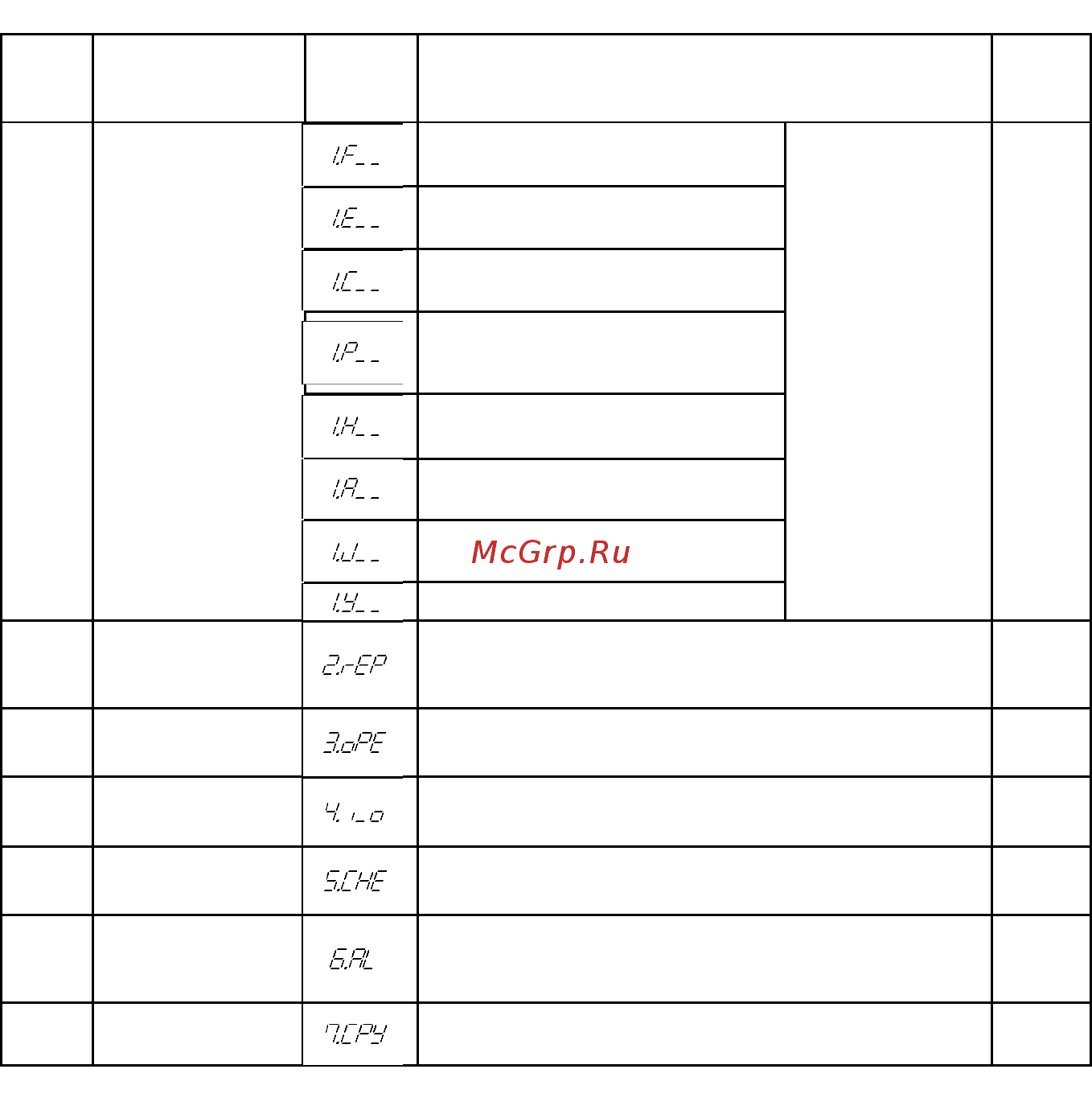

Таблица 3.5 Меню, доступные в режиме программирования
Номер
меню
Меню
Показания
светодиодного
дисплея:
Основные функции
См.:
№ 1
«Настройка данных»
F-коды (основные функции)
При выборе любого
функционального кода
его параметры могут
быть выведены на
дисплей и изменены.
Ε-коды
(Расширенные функции клемм)
C-коды
(Функции управления частоты)
Ρ-коды
(Параметры 1-го (первого) электродвигателя)
Раздел
3.4.1
Η-коды
(Функции высокого уровня)
A-коды
(Параметры 2-го (второго) электродвигателя)
J-коды
(Прикладные функции)
y-коды (Функции соединения)
№ 2
«Проверка данных»
Показывает только те коды, параметры которых отличаются от заводской
настройки. Коды можно оставить без изменения или изменить.
Раздел
3.4.2
№ 3
«Индикация привода»
Показывает текущую информацию, требуемую для профилактики или
испытательного пуска.
Раздел
3.4.3
№ 4
«Проверка вхо-
дов/выходов»
Показывает параметры внешнего интерфейса.
Раздел
3.4.4
№ 5
«Профилактическая
информация»
Показывает профилактические данные, включая время наработки.
Раздел
3.4.5
№ 6
«Информация аварии»
Данные о последних четырех кодах аварий. Можно узнать информацию о
текущем состоянии на момент сигнализации аварии.
Раздел
3.4.6
№ 7
«Копирование данных» *
Позволяет считывать, записывать, а также проверять параметры кодов
функций.
-
* Использование этой функции возможно только с удаленной панели оператора (опция)
