3-9
Управление отображением меню
Система вывода меню имеет функцию ограничения (определяемую кодом E52), которая ограничивает отображаемые
меню в целях упрощения управляющих действий. Согласно заводской установке (по умолчанию) выводится только меню
№ 1 «Настройка данных», при котором не обеспечивается переключение в другие виды меню.
Таблица 3.6 Функциональный код E52 – панель оператора (Выбор стандарта)
Параметры кода функции (E52)
Отображаемые меню
0: Режим установки параметров кода функции
Меню № 1 «Настройка данных» (по умолчанию)
1: Режим проверки параметров кода функции
Меню № 2 «Проверка данных»
2: Режим полного меню
Меню №№ 1–6
Примечание. Меню № 7 отображается только в том случае, если подключена удаленная панель оператора (опция).

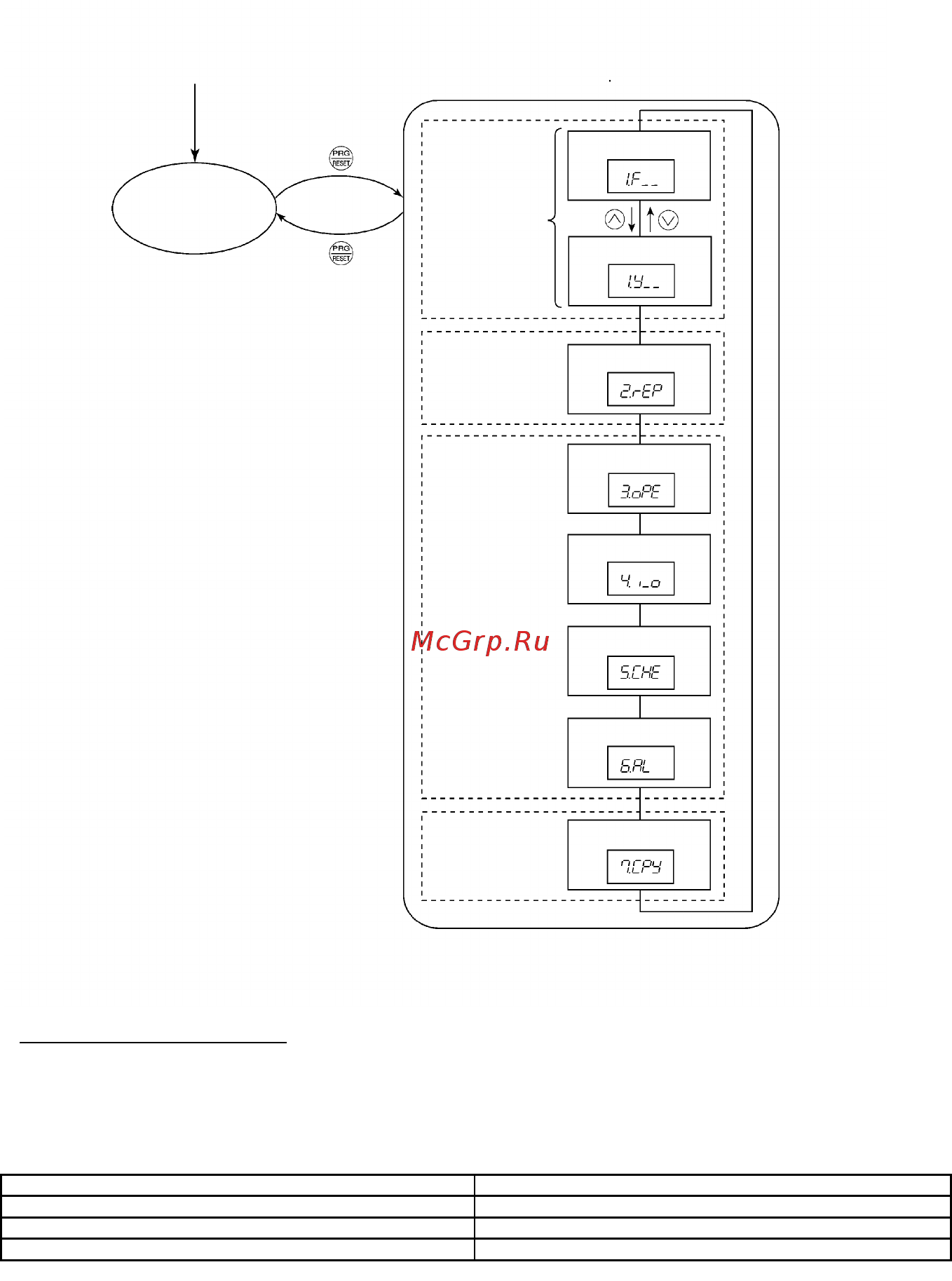

На рисунке 3.3 показан переход по меню в режиме программирования.
Включение электропитания Режим программирования
Управляемый через меню
Настройка данных
Режим выполнения
Меню № 1
Настройка данных
Проверка данных
Меню № 2
Индикация привода
Меню № 3
Проверка входов/выходов
Меню № 4
Профилакт. информация
Меню № 5
Информация аварии
Меню № 6
Копирование данных*
Меню № 7
* Отображается, только если для использования настроена удаленная панель оператора (опция).
Рисунок 3.3 Переход по меню в режиме программирования
