5 Установка / Монтаж
25 из 72
HPK-L
УКАЗАНИЕ
В зависимости от конструкции установки и типа насоса можно рекомендовать
монтаж обратных клапанов и запорной арматуры. При этом должна
обеспечиваться возможность опорожнения и беспрепятственного демонтажа
агрегата.
ü Всасывающий/подводящий трубопровод к насосу в условиях всасывания
должен быть проложен с уклоном вверх, а при подпоре - с уклоном вниз.
ü Имеется участок успокоения перед всасывающим фланцем длиной, равной
двойному диаметру всасывающего патрубка.
ü Номинальный внутренний диаметр трубопроводов должен, по меньшей мере,
соответствовать диаметру патрубков насоса.
ü Во избежание чрезмерных потерь давления переходники (диффузоры)
выведены на больший условный проход с углом расширения около 8°.
ü Следует обеспечить закрепление трубопроводов непосредственно перед
насосом и соединение без механических напряжений.
ВНИМАНИЕ
Сварочный грат, окалина и другие загрязнения в трубопроводах
Повреждение насоса!
▷ Удалить загрязнения из трубопроводов.
▷ При необходимости установить фильтр.
▷ Учитывать сведения, приведенные в разделе
(ðГлава7.2.2.3,Страница46) .
1. Баки, трубопроводы и соединения следует тщательно очистить, промыть и
продуть (особенно в новых установках).
2. Перед подсоединением к трубопроводу удалить заглушки с фланцев
всасывающего и напорного патрубков насоса.
3. Проверить наличие посторонних предметов внутри насоса, при необходимости
удалить.
4. При необходимости установить фильтр в трубопровод (см. рисунок: "Фильтр в
трубопроводе").
1
2

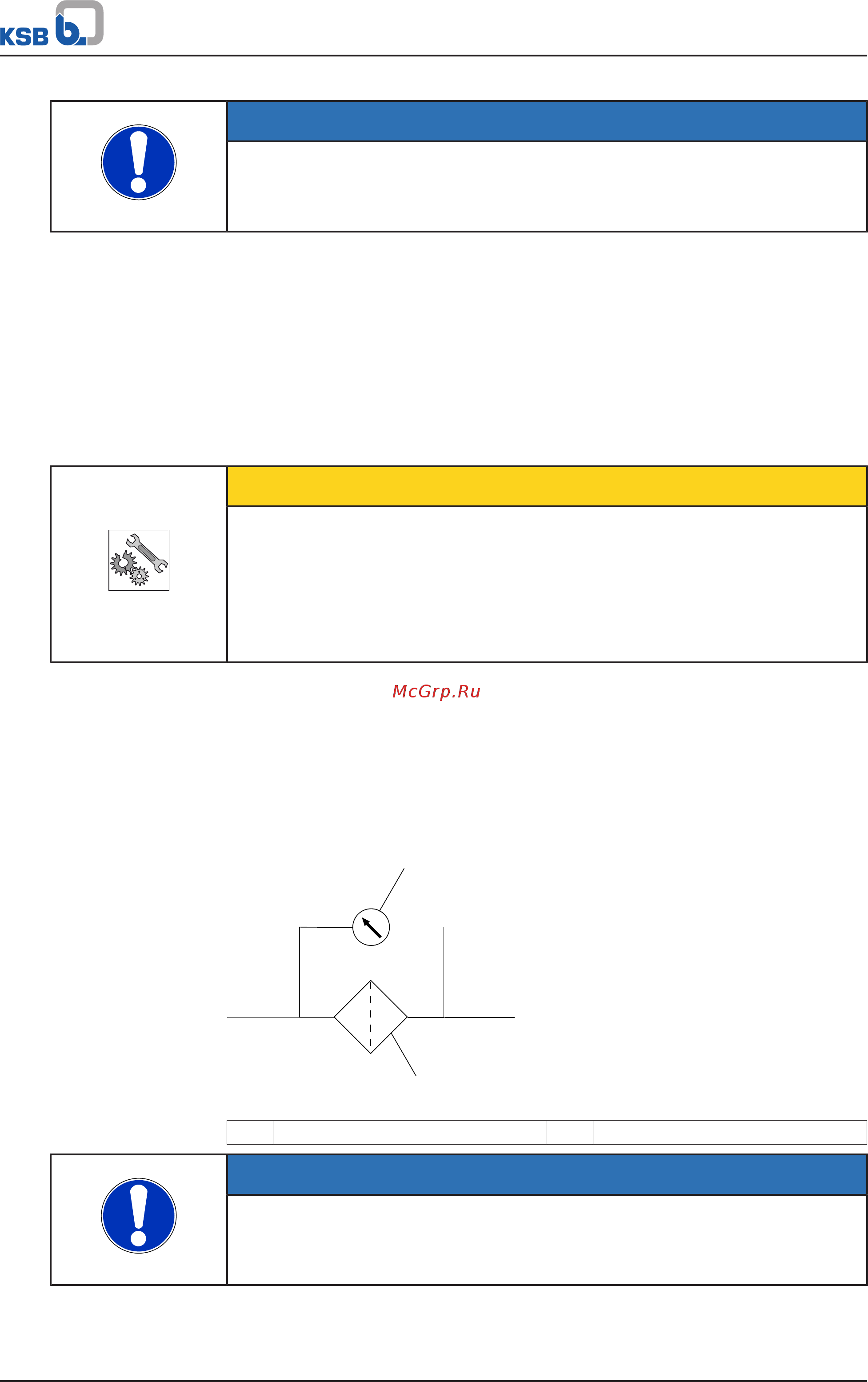

Рис.9: Фильтр в трубопроводе
1 Дифференциальный манометр 2 Фильтр
УКАЗАНИЕ
Использовать фильтр с проволочной сеткой 0,5 мм х 0,25 мм (размер ячейки х
диаметр проволоки) из коррозионностойких материалов.
Применять фильтр с тройным сечением трубопровода.
Хорошо зарекомендовали себя колпачковые фильтры.
5. Соединить насосный патрубок с трубопроводом.
