7 Техобслуживание/текущий ремонт
53 из 72
HPK-L
УКАЗАНИЕ
Подшипники смазаны консистентной смазкой. Нагревать их для монтажа не
следует или после нагревания подшипники смазать заново.
3. Установить на вал 210 дистанционную втулку 525.24, затянуть шлицевую гайку
920.21 без стопорной шайбы 931.01 крючковым ключом и затем снова
отвернуть.
4. Надеть на вал кольцо 500.32, крышку подшипника 360.02 и вентилятор 831.
5. Обработать поверхность прилегания стопорная шайба/шлицевая гайка
несколькими тампонами, пропитанными смазкой Molykote, установить
стопорную шайбу 931.01.
6. Затянуть шлицевую гайку 920.21 и загнуть стопорную шайбу.
7.5.3 Монтаж торцового уплотнения

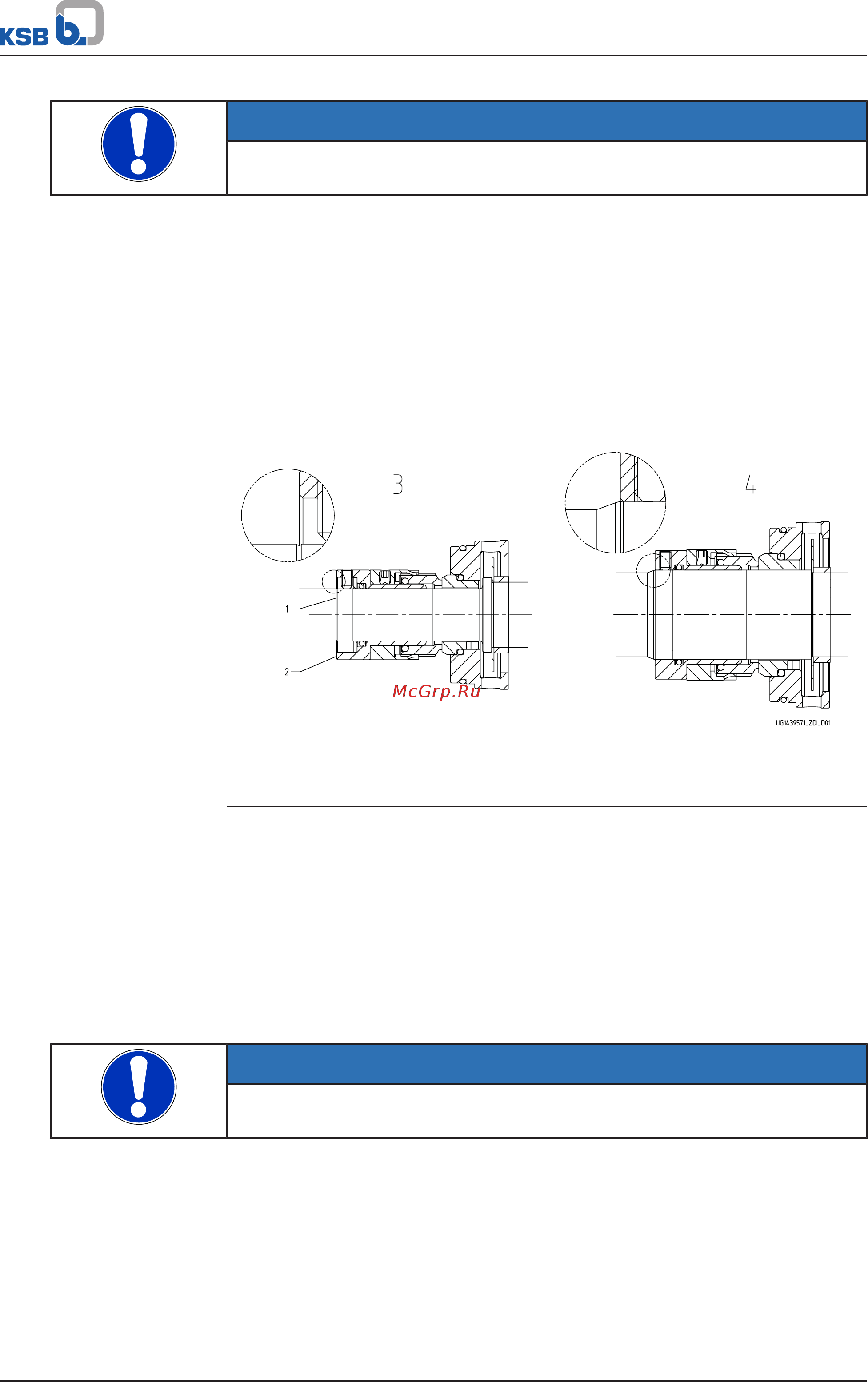

Рис.17: Монтаж торцового уплотнения
1 Метка на валу 2 Торец втулки вала
3 Подшипниковый кронштейн CS40,
CS50
4 Подшипниковый кронштейн CS60,
CS80
Исполнение с торцовым уплотнением KSB 4HL
ü Указания и шаги с (ðГлава7.5.1,Страница51) по
(ðГлава7.5.2,Страница52) учтены и, соответственно, выполнены.
ü Детали находятся на чистой и ровной площадке для монтажа.
ü Все снятые детали очищены и проверены на износ.
ü Поврежденные или изношенные детали заменены оригинальными запчастями.
ü Уплотнительные поверхности очищены.
УКАЗАНИЕ
Снимать защиту от прикосновения поверхностей скольжения непосредственно
перед монтажом.
1. Вставить неподвижное кольцо и вторичные уплотнители торцового уплотнения
в держатель неподвижного кольца 476 и надеть на вал со стороны насоса.
2. Надеть вращающиеся детали торцового уплотнения (поводок, пружины,
вращающееся кольцо, вторичное уплотнение и др.) в сборе на вал.
