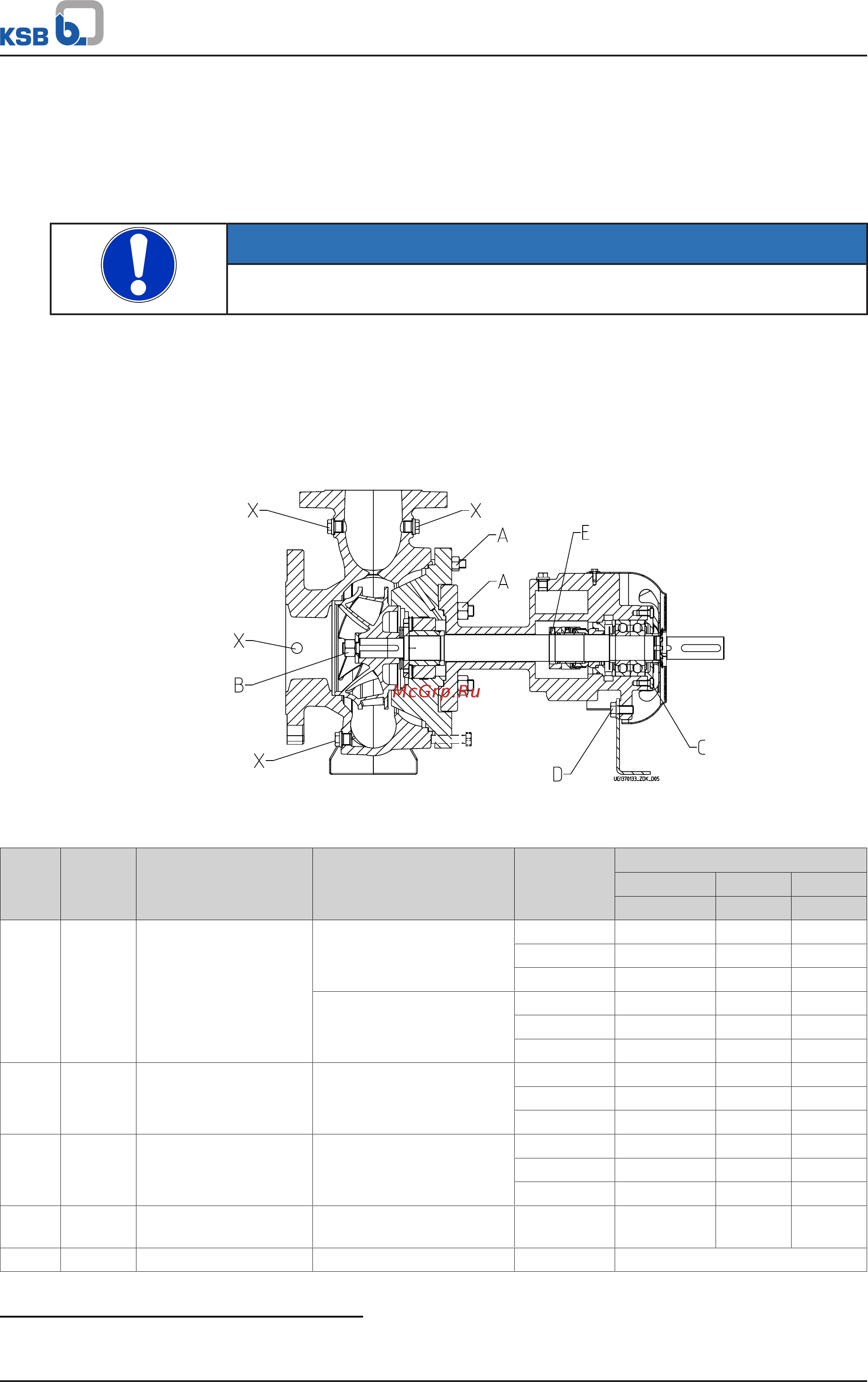

![KSB HPK-L 200-150-250 [57/72] Указание](/views2/1580507/page57/bg39.png)
7 Техобслуживание/текущий ремонт
57 из 72
HPK-L
5. Установить кожух вентилятора 832 и с помощью винтов с шестигранной
головкой 901.84 зафиксировать его вместе с кожухом 680.
6. Установить призматическую шпонку 940.02, зафиксировать полумуфты на валу.
7.5.9 Монтаж двигателя
УКАЗАНИЕ
При исполнениях с промежуточной втулкой не выполнять шаги 1 и 2.
1. Сдвинув двигатель, присоединить его к насосу.
2. Закрепить двигатель на опорной плите.
3. Центровка насоса и двигателя. (ðГлава5.7,Страница29)
4. Подсоединить клеммы двигателя (см. документацию производителя).
7.6 Моменты затяжки
Рис.19: Позиции затяжки крепежа насоса
Таблица19: Моменты затяжки
Поз.
Номер
детали
Наименование Материал/ маркировка Резьба
Момент затяжки
8)9)
100 % 85% 80%
[Нм] [Нм] [Нм]
A 902.01
902.04
Шпилька 1.7709+QT / GA
1.7218+QT+A2D / G
M12 75 64 60
M16 165 140 132
M20 330 281 264
Monix 3K / MM
Monix 3K / MM (M3K)
M12 130 111 104
M16 320 272 256
M20 - - -
B 920.95 Шестигранная гайка A4 / A4 M16 × 1,5 100 85 80
M20 × 1,5 120 102 96
M24 × 1,5 150 128 120
C 914.02 Винт с
цилиндрической
головкой
8.8 / 8.8 M8 25 21 20
M10 35 30 28
M12 59 50 47
D 901.04 Винт с шестигранной
головкой
M12 90 - -
E 904.32 Резьбовой штифт A4-50 / - M6 5 - 9
8) Эти значения рассчитаны исходя из коэффициента трения μ=0,12.
9) После многократной затяжки резьбы и при хорошей смазке значения уменьшаются на 15–20%.
