KSB HPK-L 250-200-500 [27/72] Из 72

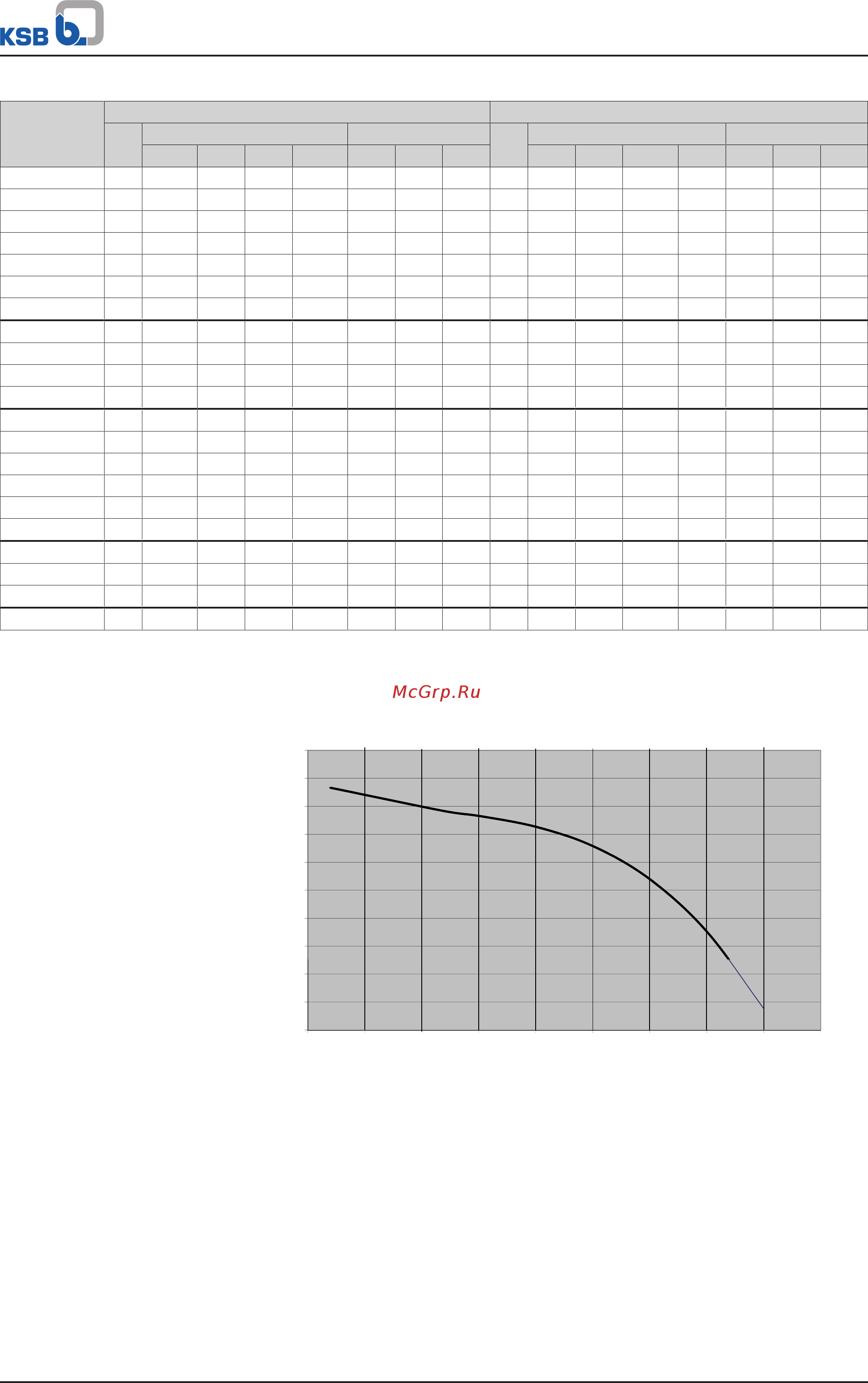

![KSB HPK-L 200-150-400 [27/72] Из 72](/views2/1580507/page27/bg1b.png)
5 Установка / Монтаж
27 из 72
HPK-L
Типоразмер Всасывающий патрубок Напорный патрубок
DN [H] [Н.м] DN [H] [Н.м]
F
x
F
y
F
z
∑F
M
x
M
y
M
z
F
x
F
y
F
z
∑F
M
x
M
y
M
z
125-080-315 125 3700 2950 2400 5306 2750 1400 2100 80 1700 1455 2150 3103 1450 815 1100
125-080-400 125 3700 2950 2400 5306 2750 1400 2100 80 1700 1455 2150 3103 1450 815 1100
125-100-160 125 3700 2950 2400 5306 2750 1400 2100 100 2150 1910 2700 3945 2000 1000 1500
125-100-200 125 3700 2950 2400 5306 2750 1400 2100 100 2150 1910 2700 3945 2000 1000 1500
125-100-250 125 3700 2950 2400 5306 2750 1400 2100 100 2150 1910 2700 3945 2000 1000 1500
125-100-315 125 3700 2950 2400 5306 2750 1400 2100 100 2150 1910 2700 3945 2000 1000 1500
125-100-400 125 3700 2950 2400 5306 2750 1400 2100 100 2150 1910 2700 3945 2000 1000 1500
150-125-200 150 4700 3750 3100 6765 3450 1750 2650 125 2950 2400 3700 5306 2750 1400 2100
150-125-250 150 4700 3750 3100 6765 3450 1750 2650 125 2950 2400 3700 5306 2750 1400 2100
150-125-315 150 4700 3750 3100 6765 3450 1750 2650 125 2950 2400 3700 5306 2750 1400 2100
150-125-400 150 4700 3750 3100 6765 3450 1750 2650 125 2950 2400 3700 5306 2750 1400 2100
200-150-200 200 7350 5700 4700 10421 5300 2650 3850 150 3750 3100 4700 6765 3450 1750 2650
200-150-250 200 7350 5700 4700 10421 5300 2650 3850 150 3750 3100 4700 6765 3450 1750 2650
200-150-315 200 7350 5700 4700 10421 5300 2650 3850 150 3750 3100 4700 6765 3450 1750 2650
200-150-400 200 7350 5700 4700 10421 5300 2650 3850 150 3750 3100 4700 6765 3450 1750 2650
200-150-500 200 7350 5700 4700 10421 5300 2650 3850 150 3750 3100 4700 6765 3450 1750 2650
200-200-250 200 7350 5700 4700 10421 5300 2650 3850 200 5700 4700 7350 10421 5300 2650 3850
250-200-315 250 10000 8000 6700 14453 7500 3650 5700 200 5700 4700 7350 10421 5300 2650 3850
250-200-400 250 10000 8000 6700 14453 7500 3650 5700 200 5700 4700 7350 10421 5300 2650 3850
250-200-500 250 10000 8000 6700 14453 7500 3650 5700 200 5700 4700 7350 10421 5300 2650 3850
300-250-315 300 12000 10000 8000 17550 9150 4500 6900 250 8000 6700 10000 14453 7500 3650 5700
Величина коррекции в зависимости от материала и температуры (см. приведенную
диаграмму).
Для материала 1.7706 не требуется коррекция в зависимости от температуры.
0,880
0,900
0,920
0,940
0,960
0,980
1,000
1,020
0,820
0,840
0,860
0 50 100 150 200 250 300 350 400 450
[°C]
Поправочный коэффициент
Рис.11: Диаграмма температурной коррекции для исполнений «E» и «S» (материал
корпуса GP240GH+N/ A216GR WCB)
5.4.3 Дополнительные присоединения
Насос работает без принудительного охлаждения от внешнего источника. Для
стандартного исполнения с торцовым уплотнением не требуется охлаждающая,
затворная или промывочная жидкость.
