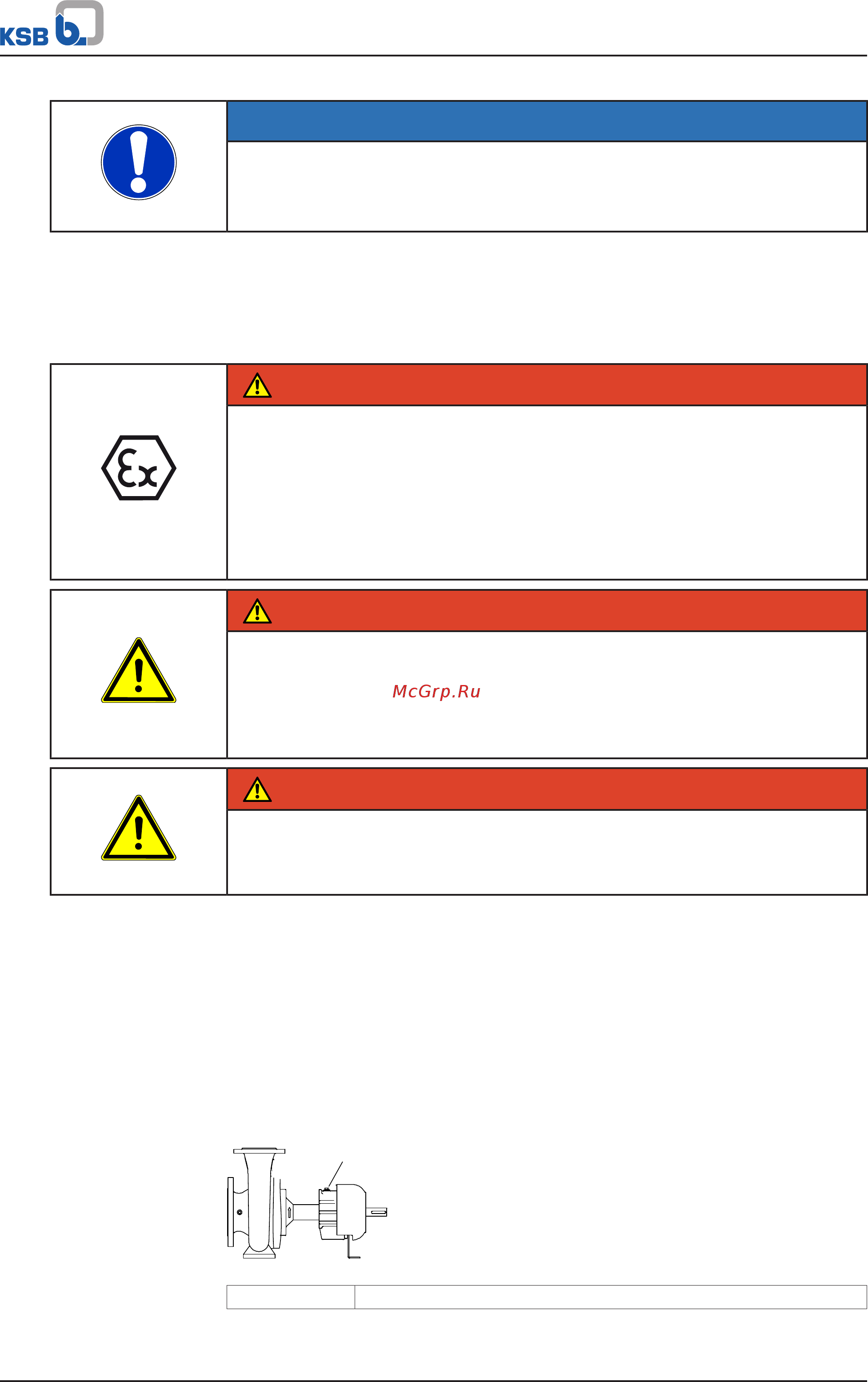

KSB HPK-L 250-200-500 [35/72] Заполнение насоса и удаление воздуха
![KSB HPK-L 200-150-200 [35/72] Заполнение насоса и удаление воздуха](/views2/1580507/page35/bg23.png)
6 Ввод в эксплуатацию/вывод из эксплуатации
35 из 72
HPK-L
УКАЗАНИЕ
Изменять установленные схемы и типы уплотнения допускается только по
согласованию с KSB. Поскольку эксплуатация насосов для горячей воды требует
соблюдения комплексного набора условий, использование не разрешенных
торцовых уплотнений отменяет действие гарантии.
Приёмный резервуар Наполнить приёмный резервуар (при наличии) согласно монтажной схеме.
Двойное торцевое
уплотнение
Перед включением насоса подать запирающее давление согласно монтажной
схеме.
6.1.4 Заполнение насоса и удаление воздуха
ОПАСНО
Образование взрывоопасной атмосферы внутри насоса
Опасность взрыва!
▷ Внутреннее пространство насоса, соприкасающееся с перекачиваемой
жидкостью, включая уплотнительную камеру и вспомогательные устройства,
должно быть постоянно заполнено жидкостью.
▷ Обеспечить достаточно высокий подпор.
▷ Предусмотреть соответствующие меры контроля.
ОПАСНО
Повреждение уплотнения вала из-за недостатка смазки
ведет к утечке горячей либо токсичной рабочей среды!
Повреждение насоса!
▷ Перед включением насоса и всасывающего трубопровода удалить воздух и
заполнить их перекачиваемой жидкостью.
ОПАСНО
Разбрызгивание горячей жидкости из камеры для удаления воздуха
Ошпаривание/химические ожоги!
▷ Удалять воздух с большой осторожностью, используя средства защиты тела.
1. Удалить воздух из насоса и всасывающего трубопровода, заполнить их
перекачиваемой жидкостью.
2. Полностью открыть запорную арматуру всасывающего трубопровода.
Удаление воздуха из
уплотнительной камеры
Дополнительное присоединение 13D для удаления воздуха из уплотнительной
камеры при поставке закрыто резьбовой пробкой 903.85.
При первичном вводе высокотемпературных насосов в эксплуатацию необходимо
удалить из них воздух.
Для удаления воздуха отвернуть резьбовую пробку 903.85 не более чем на 0,5–1,0
оборот и оставить в таком положении до того момента, пока из полости торцевого
уплотнения не выйдет весь воздух и не начнет вытекать жидкость. После этого
снова завернуть резьбовую пробку.
13 D
Рис.16: Дополнительное соединение 13D
13D Резьбовая пробка 903.85
