7 Техобслуживание/текущий ремонт
54 из 72
HPK-L
1
2

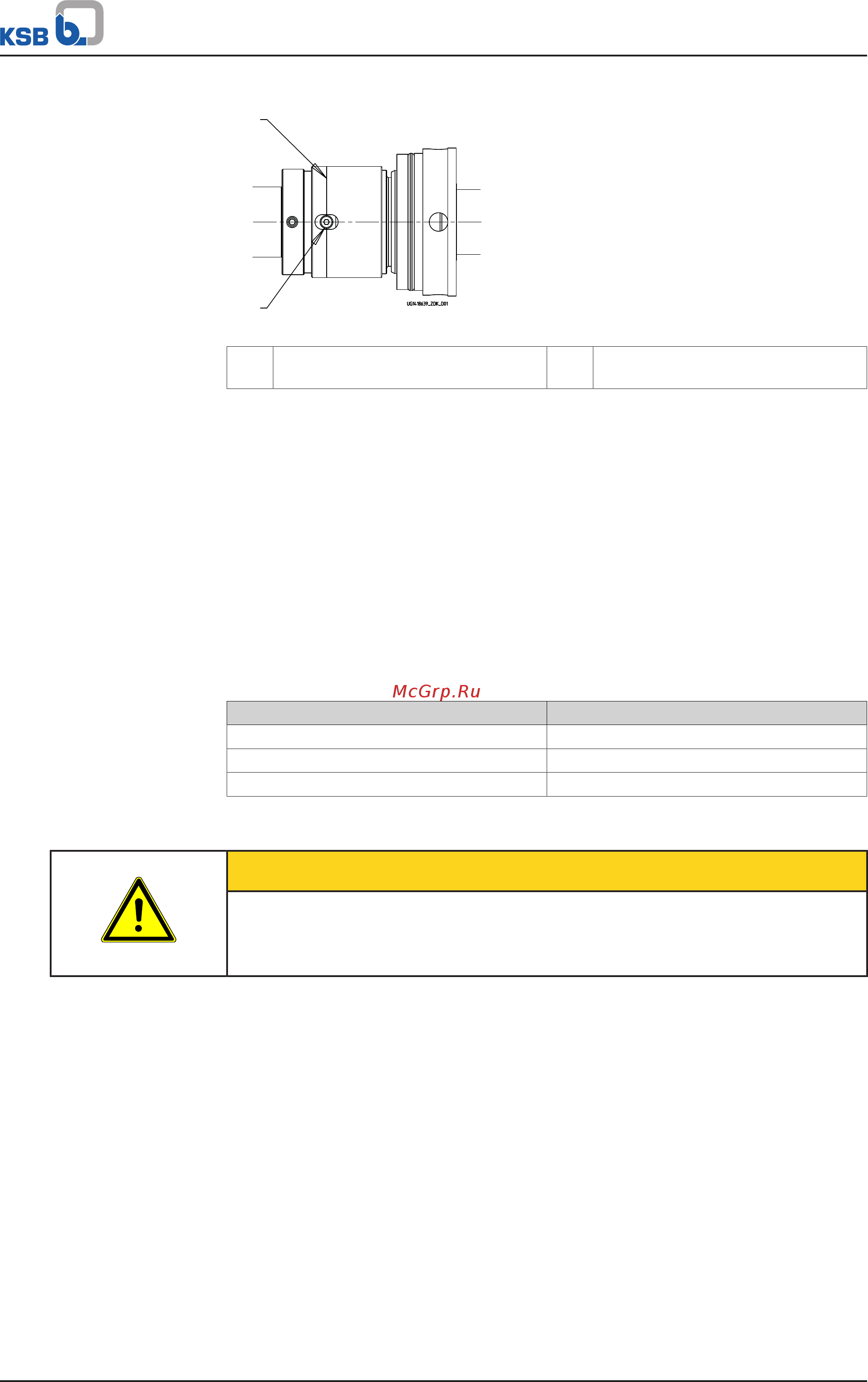

Рис.18: Правильная посадка торцового уплотнения KSB 4 HL
1 Маркировка на торцовом
уплотнении
2 Головка винта
3. Для LP02 и LP03: Торцовое уплотнение расположено на валу правильно, если
его торец со стороны насоса («2», см. рис. «Установка торцового уплотнения»)
совпадает с меткой на валу («1», см. рис. «Установка торцового уплотнения»).
Для CS60 и CS80: Маркировка на валу отсутствует; торцовое уплотнение нужно
монтировать вровень с буртиком вала.
В общем случае: торцовое уплотнение расположено правильно, если головка
винта находится по центру прорези (метка, см. рис. «Правильная посадка
торцового уплотнения KSB»)
4. Установочные винты с засверленным концом в зависимости от номинального
диаметра резьбы необходимо равномерно затянуть в несколько заходов с
указанными моментами затяжки.
Установочные винты с засверленным концом можно применять без клеящего
вещества для фиксации резьбовых соединений. Установочные винты с
засверленным концом можно применять только 1 раз.
Таблица18: Моменты затяжки для установочных винтов с засверленным концом
Резьба Момент затяжки [Нм]
M6 8
M8 15
M10 20
5. Проверить правильность осевого положения торцового уплотнения 433.02 на
валу 210.
ВНИМАНИЕ
Неверное положение торцового уплотнения
Выход горячей жидкости или пара во время эксплуатации!
Проверить правильность посадки торцового уплотнения.
Исполнение со стандартным торцовым уплотнением
ü Указания и шаги с (ðГлава7.5.1,Страница51) по
(ðГлава7.5.2,Страница52) учтены и, соответственно, выполнены.
ü Детали находятся на чистой и ровной площадке для монтажа.
ü Все снятые детали очищены и проверены на износ.
ü Поврежденные или изношенные детали заменены оригинальными запчастями.
ü Уплотнительные поверхности очищены.
