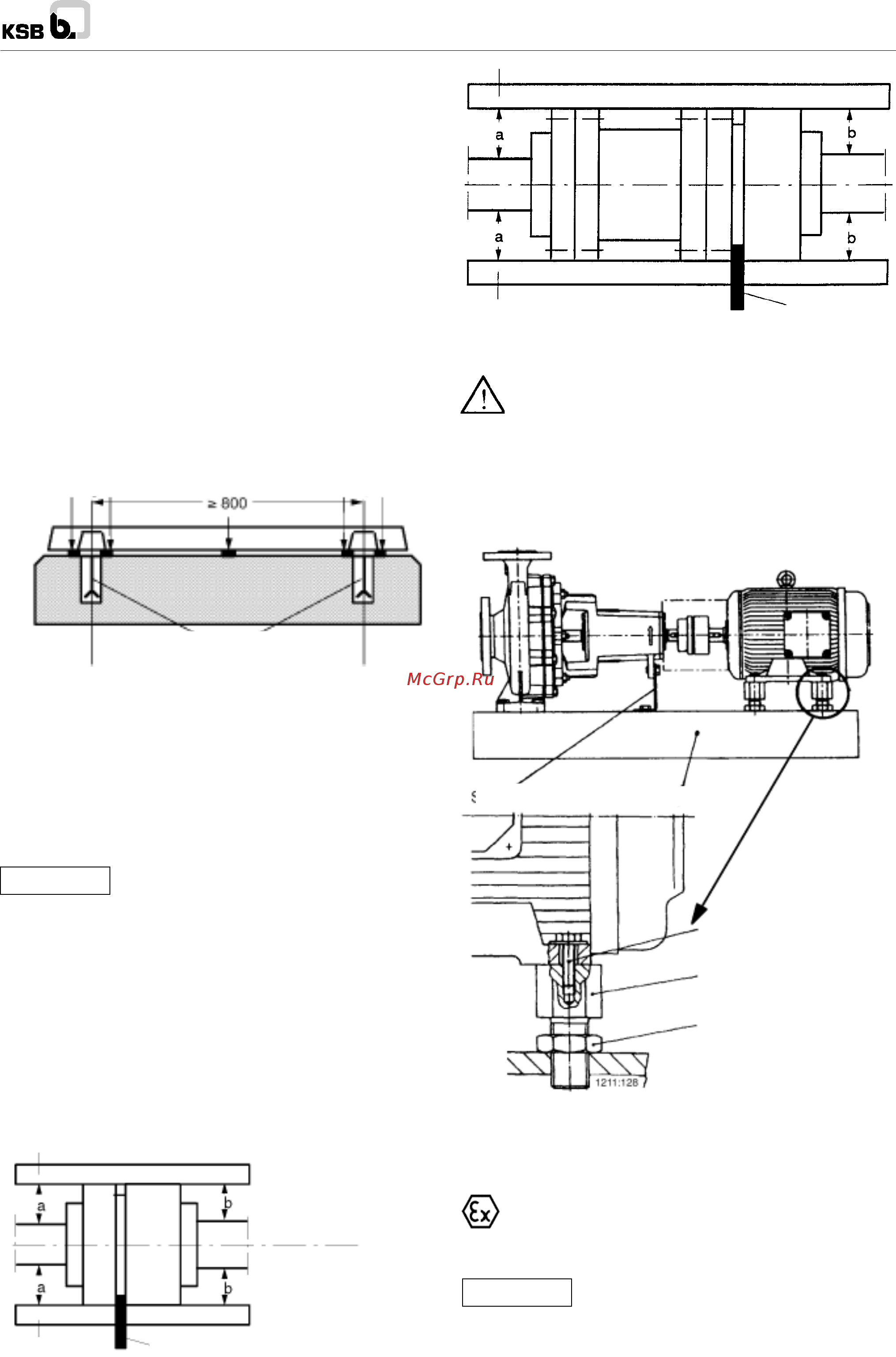

KSBIX KWP 5 3 Установка насоса насосного агрегата Выполнение нижеследующих указаний относится к типу установки с прилитой опорной плитой и жестко закрепленным фундаментом Насос при установке на фундамент выравнивают с помощью уровня по валу напорному патрубку Допустимое пози ционное отклонение 0 2 мм м Должна быть выдержана ширина зазора между полумуфтами указанная на уста новочном чертеже Регулировочные подкладки следует во всех случаях размещать между опорной плитой и фундаментом с обеих сторон от анкерных болтов вплот ную к ним При расстоянии между анкерными болтами 800 мм под средней частью опорной плиты следует пре дусмотреть дополнительные подкладки Все регулировоч ные подкладки должны лежать ровно Установленные фундаментные болты заливают бетоном После схватывания раствора опорную плиту выравнивают в соответствии с разд 5 3 1 и равномерно затягивают фундаментные болты После этого опорную плиту заливают по возможности безусадочным бетоном с нормальным гранулометрическим составом с водоцементным отноше нием В Ц 0 5 Жидкотекучую консистенцию смеси обес печивают добавкой пластификатора Повторная обработка бетона в соответствии с DIN 1045 является абсолютно необходимой Подкладка Подкладка Подкладка Рис 5 3 3 Центровка муфты с проставком Величина радиального и осевого относительного смеще ния полумуфт не должна превышать 0 1 мм Неправильная центровка может привести к повреждениям муфты и агрегата А Центровка двигателя установочными винтами Для центровки муфты следует вначале ослабить 4 винта с шестигранными головками на двигателе и контргайки Установочные винты поворачивайте вручную или гаечным ключом чтобы муфта правильно отцентровалась После этого снова затяните 4 винта с шестигранными головками а также контргайки Рис 5 3 1 Размещение регулировочных подкладок под опорной плитой Для малошумной работы агрегат после предварительных консультаций можно устанавливать на демпферы колебаний Между насосом и всасывающим и соответственно напорным трубопроводами могут быть расположены компенсаторы Так называемая безфундаментная установка с опорной плитой и упругими вставными элементами в горизонтальной плоскости является допустимой Допустимые силы и моменты указаны на установочном чертеже насоса 5 3 1 Центровка насоса привода Чертеж 3 После закрепления опорной рамы на ВНИМАНИЕ фундаменте и подсоединения трубопроводов следует тщательно проверить соединительную муфту и в случае необходимости отцентровать двигатель по насосу Перед проверкой соосности и центровкой агрегата нужно ослабить крепление опорной лапы 183 и снова закрепить ее без напряжений Проверку соединительной муфты на соосность валов и дополнительную центровку следует производить и в том случае если насос и двигатель были поставлены в закрепленном и отцентрованном на общей опорной плите состоянии Агрегат отцентрован правильно если между линейкой уложенной в осевом направлении на обе полумуфты и поверхностью обоих валов по всему периметру сохраняется одинаковое расстояние Кроме того ширина зазора между обеими полумуфтами должна быть одинаковой по всему периметру Эти расстояния следует измерять щупом шаблоном или стрелочным индикатором см рис 5 3 2 и 5 3 3 Рис 5 3 4 Центровка двигателя посредством установочных винтов 5 3 2 Центровка насоса привода Чертеж 4H 3Z Ременная передача При ременной передаче принципиально важным является требование заземления агрегата 4 7 Состояние ремней подлежит регулярной проверке Следует предусмотреть чтобы ремни были изготовлены из проводящего материала После закрепления опорной плиты на ВНИМАНИЕ фундаменте и присоединении трубопроводов следует тщательно проконтролировать клиноременную передачу и в случае необходимости произвести компенсационное подтягивание клиновых ремней СХ Рис 5 3 2 Центровка муфты шаблоном и линейкой 10
