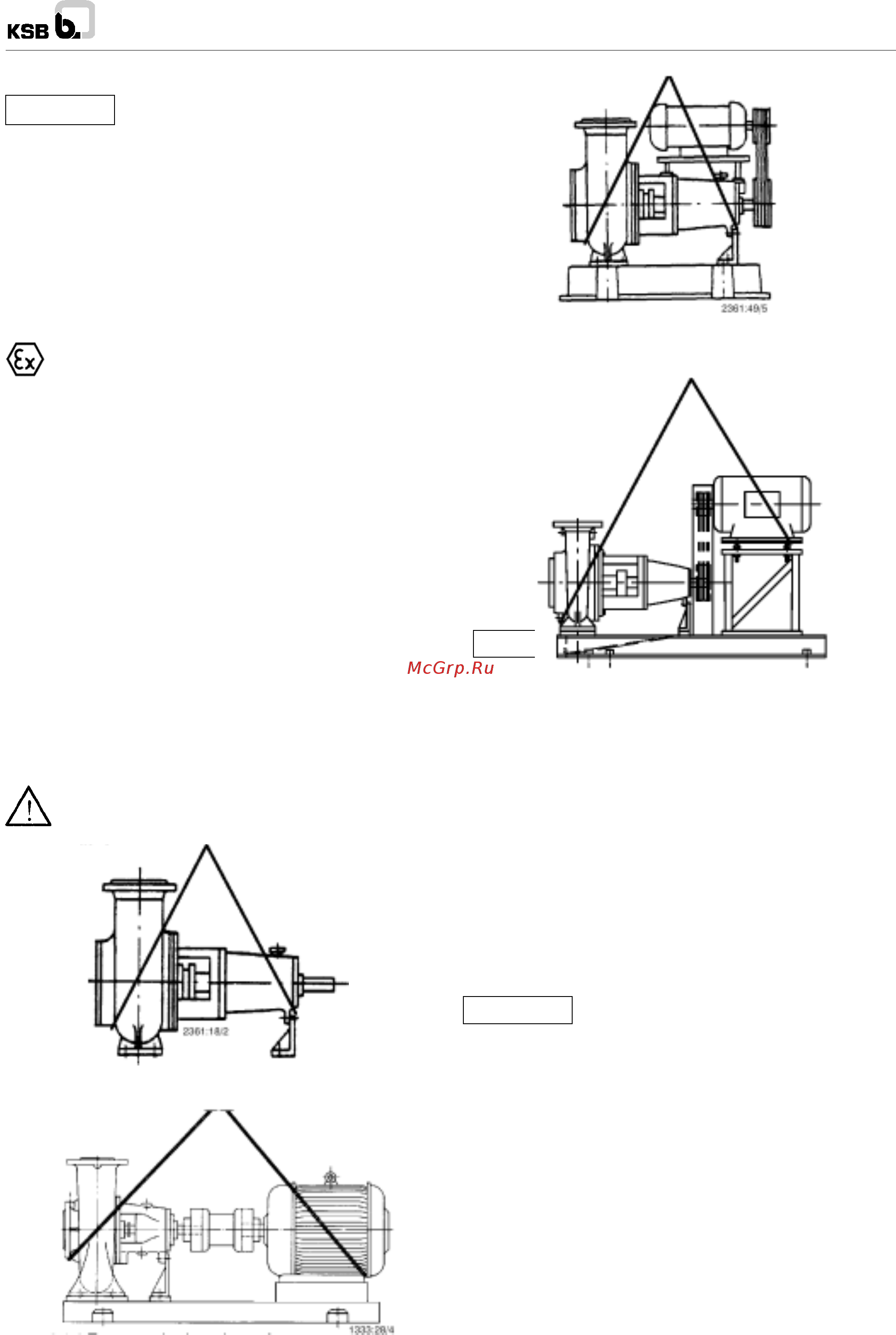

кгвЬ KWP Указания по технике безопасности Допустимая рабочая температура насоса ВНИМАНИЕ указана в техническом паспорте При работе с более высокой температурой отсутствии технического паспорта или бассейновых насосах значение максимально допустимой температуры следует запросить у изготовителя В зоне подшипников качения исходя из температуры окружающей среды 40 С а также надлежащих условий технического обслуживания и эксплуатации гарантируется соблюдение условий класса по температуре Т4 Соблюдение условий класса по температуре Тб в зоне опоры подшипника возможно только для специального исполнения В таких случаях как и при температуре окружающей среды выше 40 С необходимо проконсультироваться с изготовителем 2 9 6 Техническое обслуживание Х Безопасная и надежная работа гарантируется СХ только при квалифицированном техническом уходе и безупречном техническом состоянии агрегата Это относится в частности к работе подшипников качения Их практически достижимый срок службы в весьма значительной степени определяется режимом работы и условиями эксплуатации Регулярная проверка состояния смазки и шума при работе позволяют предотвратить повышение температуры до недопустимого уровня из за перегрева подшипника или повреждения его уплотнения см также п 7 2 2 2 Нормальная работа уплотнения вала обеспечивается регулярным контролем При установке вспомогательных систем следует проверить необходимость должна быть должным образом опрессована чтобы предотвратить повышение температуры из за работы с перегревом 3 Транспортировка хранение 3 1 Транспортировка и Рис 3 1 3 Транспортировка насосного агрегата в сборе промежуточное При транспортировке насосного агрегата должны соблюдаться соответствующие правила Необходимо следить за тем чтобы насос или насосный агрегат при транспортировке оставался в горизонтальном положе нии и не смог выскользнуть из строповочных устройств Крепление строповочного каната за свободный конец вала насоса или за рым болт электродвигателя недопустимо Выскальзывание насоса или насосного агрегата из строповочных устройств может привести к травмированию людей и повреждению оборудования А Рис 3 1 1 Транспортировка насоса 3 2 Промежуточное хранение консервация При промежуточном хранении консервации следует подвергать только соприкасающиеся с перекачиваемой жидкостью узлы из низколегированных материалов на пример 311040 351025 ЭР240ОН М и др Для этого нужно использовать имеющиеся в продаже обычные кон серванты При их нанесении и удалении необходимо соблюдать указания изготовителя Порядок консервации машины при промежуточном хра нении описан в разд 6 3 Насосные агрегаты и насосы следует хранить в сухом помещении при по возможности постоянной влажности воздуха При хранении на открытом воздухе агрегат и ящики следует обязательно обеспечивать водонепроницаемым покрытием чтобы исключить их соприкосновение с влагой Хранящееся оборудование должно быть ВНИМАНИЕ защищено от влаги грязи вредных воздействий и доступа посторонних лиц Все отверстия смонтированных узлов агрегата закрыты Их разрешает ся открывать только во время монтажа Для предупреждения коррозии все детали и поверхно сти не имеющие защитного покрытия должны быть промазаны маслом или жиром масла и смазки не содержащие силиконов 4 Описание изделия 4 1 Общее описание Рис 3 1 2 Транспортировка насосного агрегата в сборе 6 и принадлежностей Насосы типоразмерного ряда KWP применяются для перекачивания густых масс любого типа не содержащих комкообразующих примесей а также для перекачивания суспензий содержащих до 5 твердых частиц Насосы применяются в химический промышленности и тонкой химической технологии в целлюлозно бумажной промышленности в производстве сахара продуктов питания и напитков в установках для десульфации дымовых газов при переработке угля а также в промышленной канализационной технике
