Goodrive100 inverters Протоколы связи
110
Содержание данных 0003H. Из таблицы 1, ПЧ остановлен.

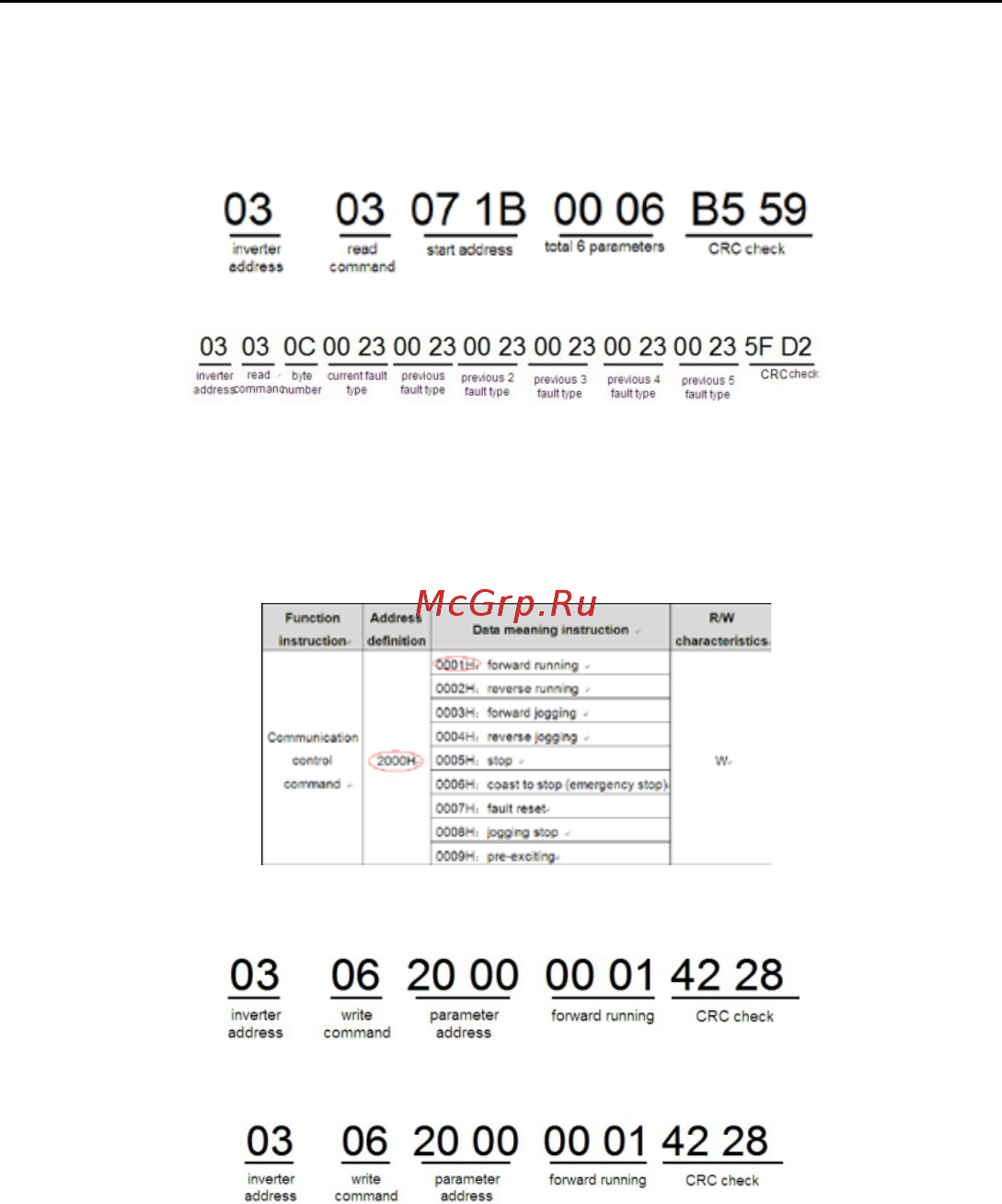

Наблюдайте “текущий тип отказа” к “типу предыдущих отказов 5 раз” ПЧ посредством команд,
соответствующий функциональный код является P07.27~P07.32, и соответствующий адрес параметра
является 071BH~0720H (есть 6 от 071BH).
Команда отправленная ПЧ:
Ответное сообщение см. ниже:
См. от возвращенных данных, все типы отказа являются 0023Н (десятичные 35) со значением
несогласованности (STo).
7.3.7.2 Пример команды 06H
Сделайте ПЧ с адресом 03H, чтобы работать вперед. См. таблицу 1, адрес “коммуникационной
команды управления” является 2000Н, и прямое выполнение 0001. См. таблицу ниже.
Команды, отправляемые Master:
Если операция выполнена успешно, ответ может быть как ниже (то же самое с помощью команды,
посланные Master):
Задайте максимальную выходную частоту 100Гц ПЧ с адресом 03H.
