Goodrive100 inverters Протоколы связи
111

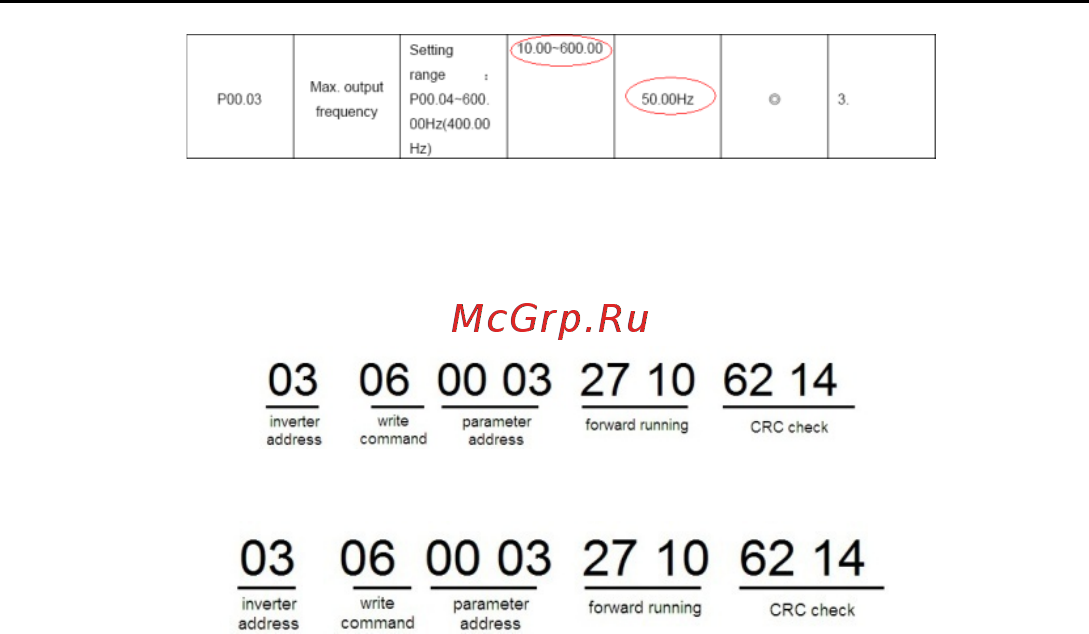

См. числа позади разделительной точки, значение обратной связи отношения максимальной
выходной частоты (P00.03) 100. 100 Гц, синхронизированных 100-10000, и шестнадцатеричное
соответствие является 2710Н.
Команды, отправляемые Master:
Если операция выполнена успешно, ответ может быть как ниже (то же самое с помощью команды,
посланные Master):
Примечание: пробел в вышеупомянутой команде для иллюстрации. Пробел не может быть добавлен
в фактическом приложении, если верхний монитор не может удалить пробел.
