Invt GD100-01-1R5G-4 Инструкция по эксплуатации онлайн [36/124] 471037
![Invt GD100-015G-4 Инструкция по эксплуатации онлайн [36/124] 471585](/views2/1582323/page36/bg24.png)
Goodrive100 inverters Фукциональные параметры
35
Код
функции
Имя Подробное описание параметров
Значение
по
умолчанию
Изменение
P01.01
Стартовая
частота
пуска
Стартовая частота пуска
означает частоту, на которой
будет запушен ПЧ.
Подробную информацию смотрите
в параметре P01.02.
Диапазон уставки: 0.00~50.00Гц
0.50 Гц ◎

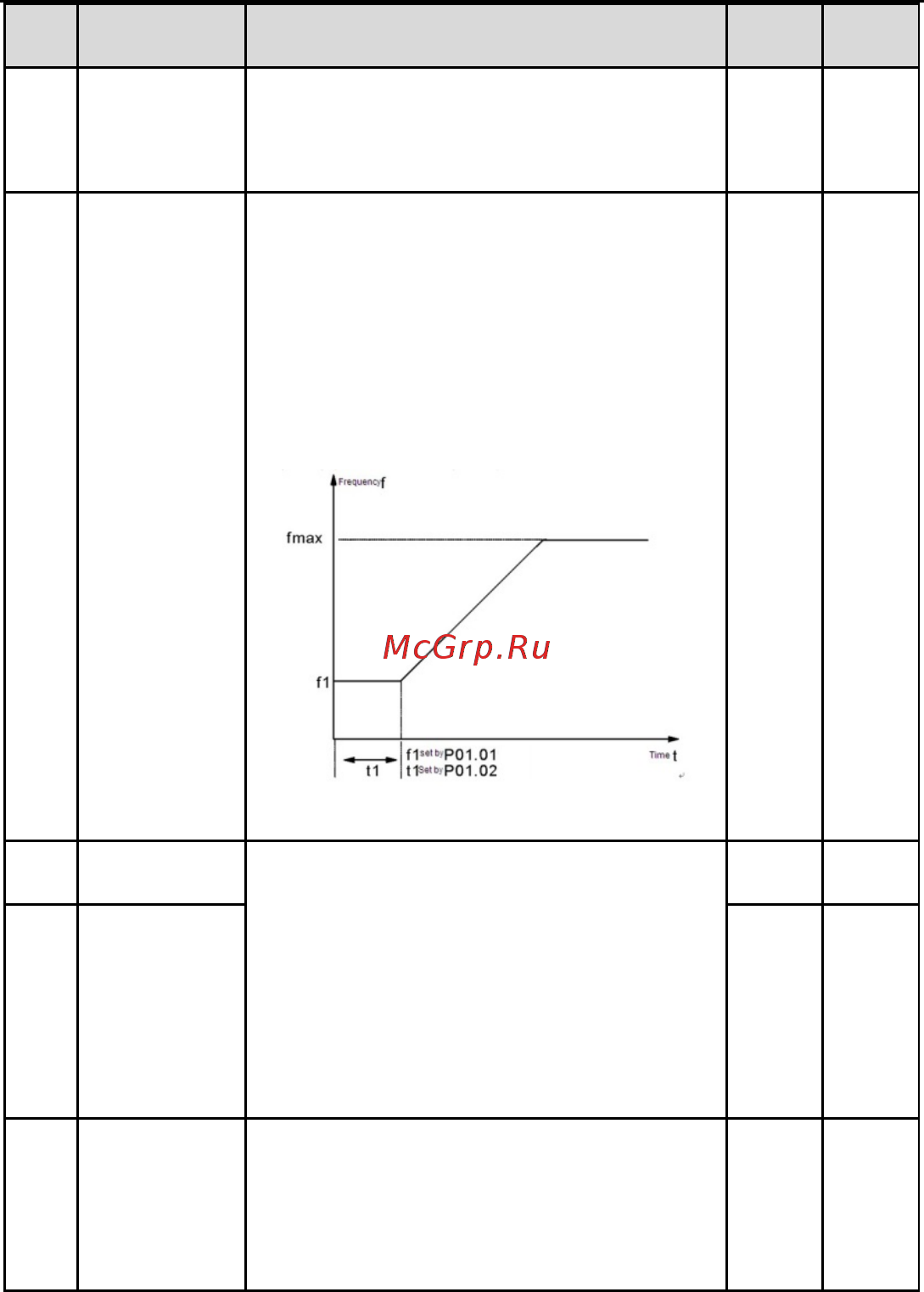

P01.02
Время задержки
стартовой частоты
Установить надлежащую старовую частоту ПЧ, для
увеличения крутящего момента во время запуска.
Во
время сохранения исходной частоты выходная
частота ПЧ является стартовой частотой. И затем, ПЧ
будет выходить со стартовой частоты на заданную
частоту. Если задать частоту ниже стартовой
частоты,
то ПЧ будет остановлен и находиться в дежурном
состоянии. Стартовая частота не ограничена нижним
пределом частоты.
Диапазон уставки: 0.0~50.0 сек.
0.0 сек ◎
P01.03
Ток торможения
перед стартом
ПЧ будет осуществлять DC торможение
перед пуском
двигателя, а потом будет ускоряться
после времени
торможения DC. Если время торможения DC
имеет
значение 0, то DC торможения недопустимо.
Чем сильнее ток торможения, тем больше сила
торможения. Ток торможения перед пуском означает
процент номинального тока DC ПЧ.
Диапазон уставки P01.03: 0.0~150.0%
Диапазон уставки P01.04: 0.0~50.0 сек
0.0% ◎
P01.04
Время
торможения перед
стартом
0.0 сек ◎
P01.05
Выбор
разгона/торможен
ия ACC/DEC
Изменение режима частоты во время пуска и работы.
0:Линейная
Выходная частота увеличивается или уменьшается
линейно.
1:Резерв
0 ◎
