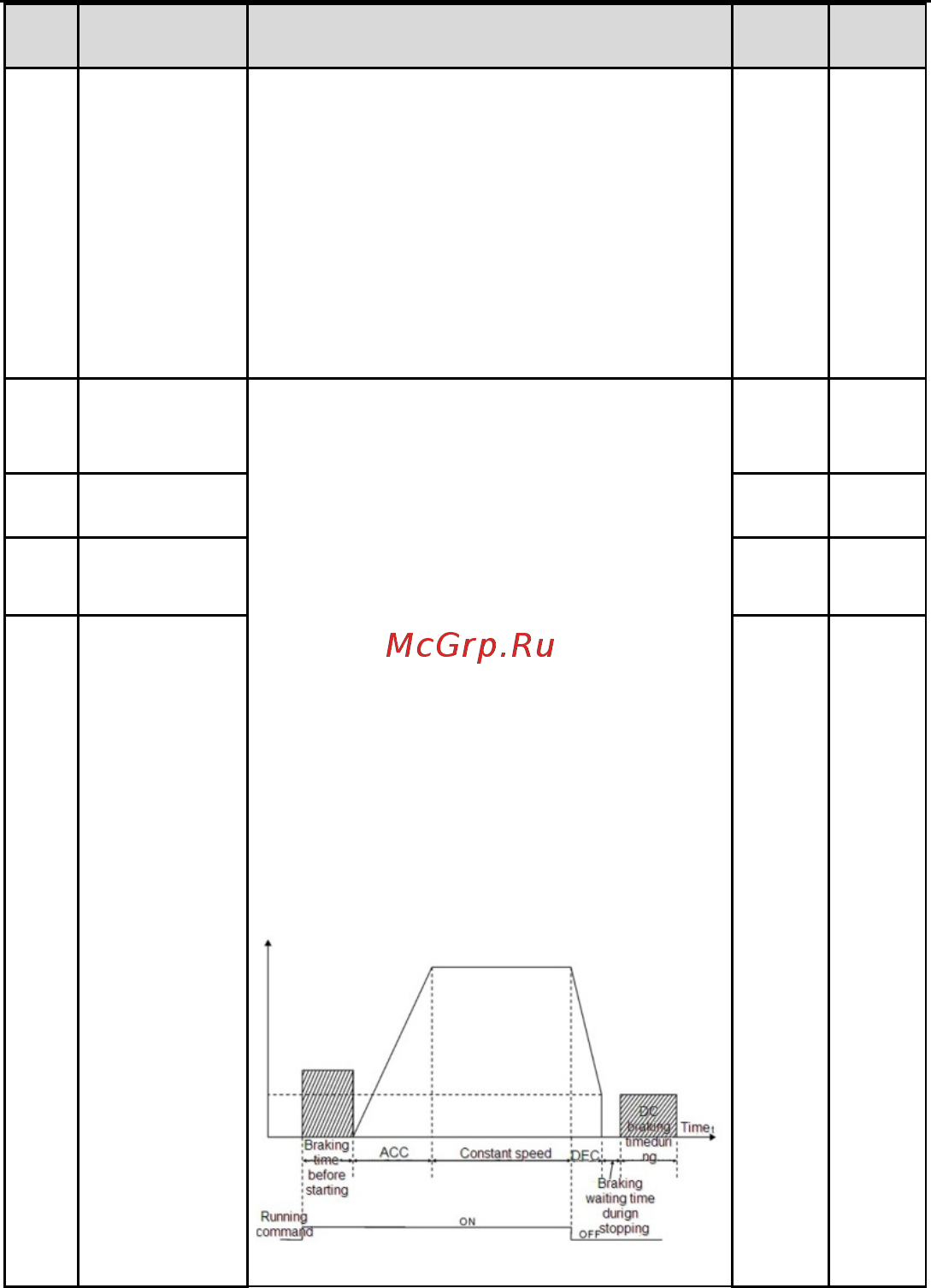

Goodrive100 inverters Фукциональные параметры
36
Код
функции
Имя Подробное описание параметров
Значение
по
умолчанию
Изменение
P01.08
Выбор режима
останова
0:Останов с замедлением:
После активации команды
остановки преобразователь частоты уменьшает
выходную частоту в соответствии с установленным
временем ускорения/торможения. Когда частота
уменьшается до 0, ПЧ останавливается
1:Останв с выбегом: После активации команды
остановки преобразователь частоты немедленно
отключает выходной сигнал и двигатель
останавливается в результате
свободного
инерционного вращения.
0 ○
P01.09
Стартовая частота
с DC
торможением
Стартовая частота с DC торможением:
Торможение
постоянным током начинается, когда выходная
частота достигает частоты, установленной
параметром P1.09.
Время ожидания до DC торможения: До начала
торможения DC ПЧ блокирует выход. После времени
ожидания, торможение DC будет запущено с тем,
чтобы предотвратить перегрузки по току и
неисправности, вызванные DC торможением
на
высокой скорости.
Ток при DC торможени ： Значение P
01.11
представляет собой процент от номинального тока
ПЧ. Чем больше ток торможения DC, тем больше
тормозной момент.
Время DC торможения: Время удержания DC тормоза
.
Если время 0, DC тормоз является
недействительным. ПЧ остановится времени
замедления.
0.00 Гц ○
P01.10
Время ожидания
до DC
торможения
0.0s ○
P01.11
Ток при DC
торможении
0.0%
○
P01.12
Время DC
торможения
0.0 сек
○
