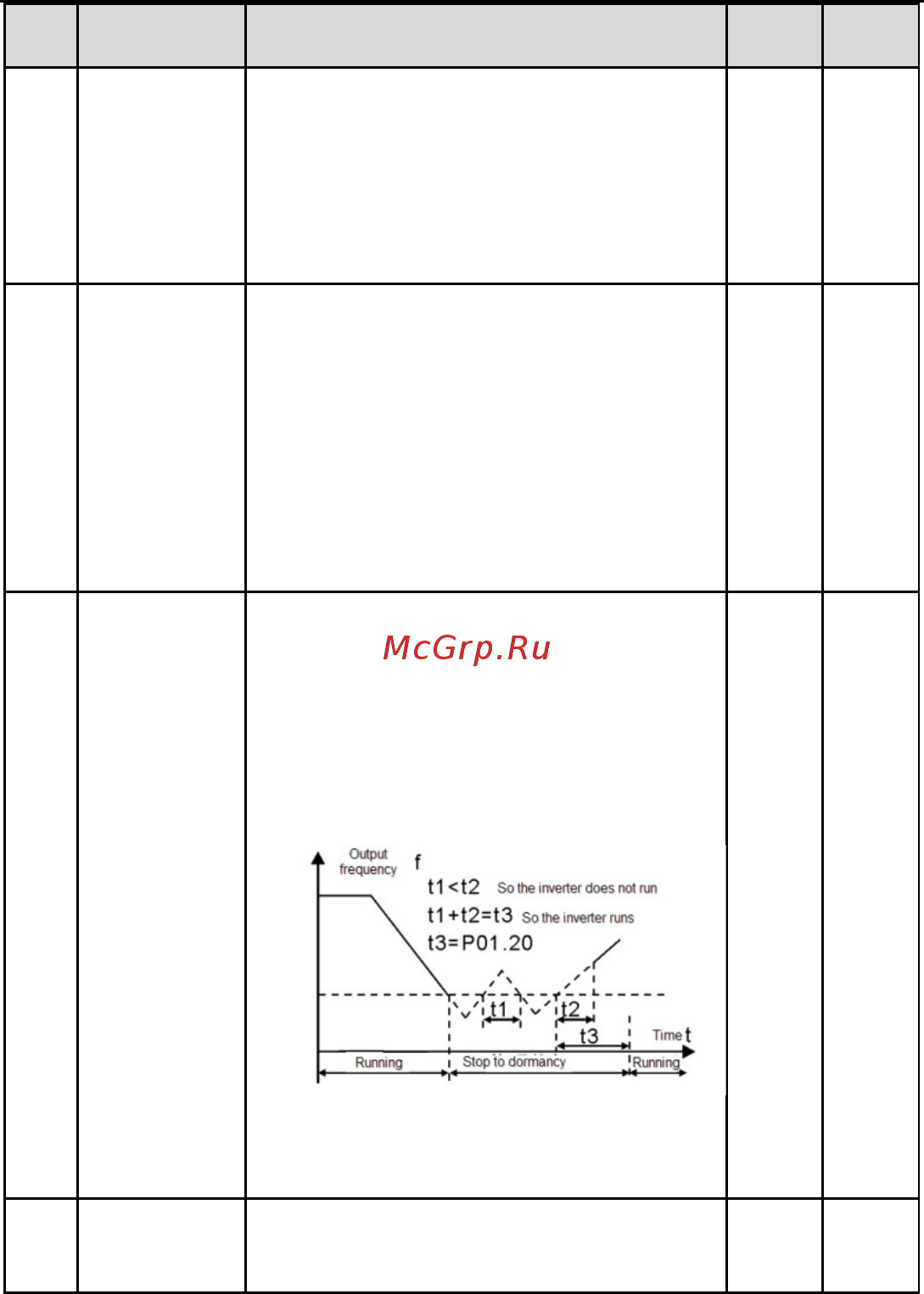

Goodrive100 inverters Фукциональные параметры
38
Код
функции
Имя Подробное описание параметров
Значение
по
умолчанию
Изменение
FWD/REV не будет выключен и включен снова.
1: Если P01.18
установлено на 1, при наличии питания
и если клемма FWD/REV будет активна, ПЧ
запустится автоматически.
Примечание: Эта функция может приводить к
автоматическому повторному включению ПЧ, будьте
аккуратны.
P01.19
Рабочая частота
ниже нижнего
предела 1
(действительно,
если нижний
предел частоты
выше 0)
Этот код функции определяет состояние работы ПЧ
,
когда частота меньше, чем нижний предел 1.
0: Пуск на нижнем пределе частоты
1: Стоп
2: Спящий режим
ПЧ будет остановлен, когда частота будет меньше,
чем нижний предел 1. Если снова задать частоту
выше нижнего предела 1, и истечении
времени,
установленном в P01.20, то ПЧ
вернется в состояние
работы автоматически.
0 ◎
P01.20
Время задержки
выхода в спящем
режиме
Этот код функции определяет время задержки
в
спящем режиме. Когда рабочая частота ПЧ
меньше,
чем нижний предел 1, ПЧ выключается.
Когда частота снова выше нижнего предела 1, и
длится в течение времени, установленном в P
01.20,
ПЧ начнет работать.
Примечание: Время – итоговое значение,
когда
частота выше нижнего предела 1.
Диапазон уставки: 0.0~3600.0 сек (допустимо, если
P01.19=2)
0.0 сек ○
P01.21
Перезапуск после
выключения
питания
Эта функция может приводить к автоматическому
повторному включению инвертора, будьте аккуратны.
0: Отключено
0 ○
