Goodrive100 inverters Фукциональные параметры
39
Код
функции
Имя Подробное описание параметров
Значение
по
умолчанию
Изменение
1: Включено, ПЧ будет запускаться автоматически
после времени ожидания определенного в P01.22.

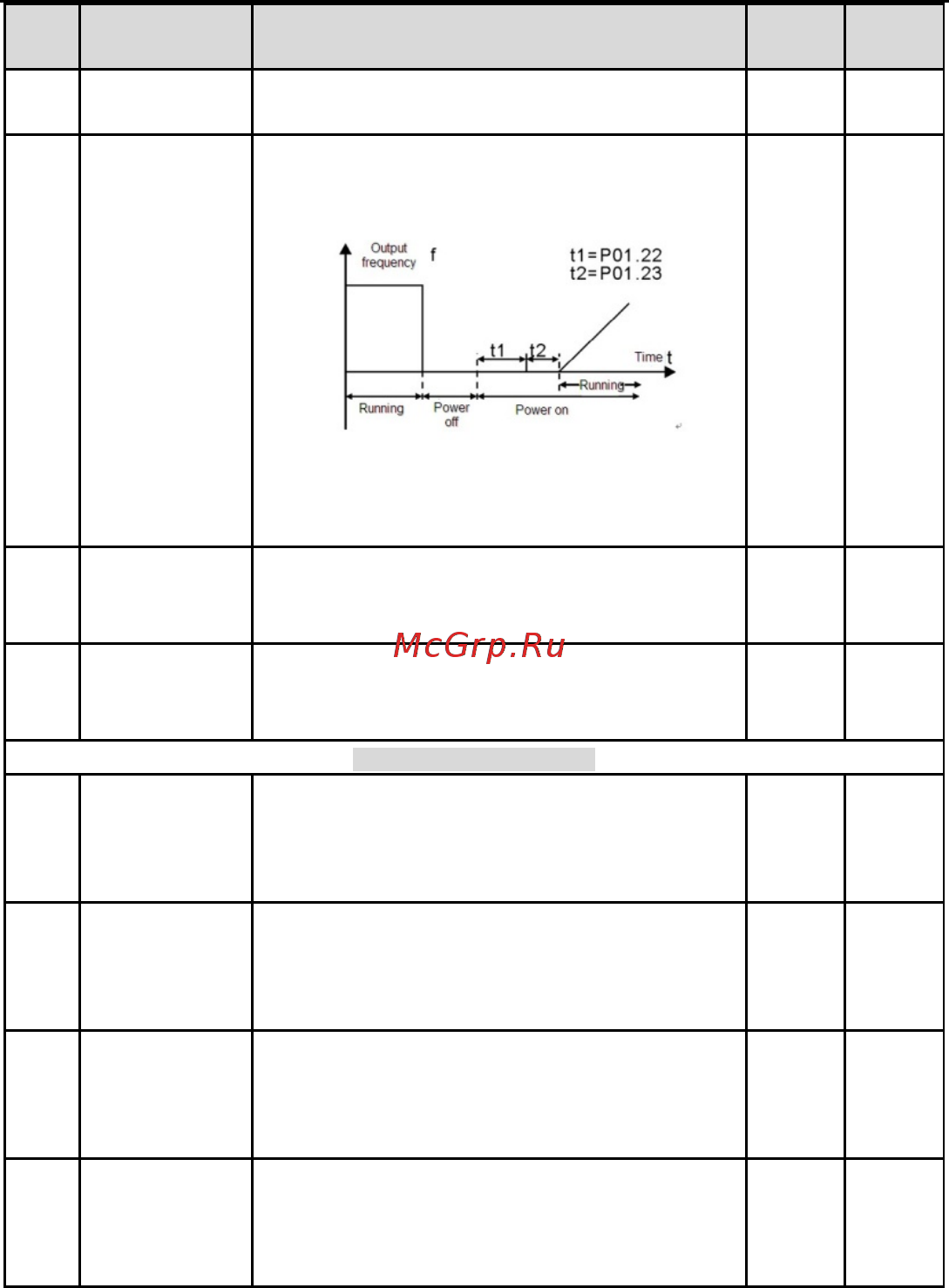

P01.22
Время ожидания
перезапуска после
отключения
питания
Функция определяет время ожидания до
автоматического запуска ПЧ, когда он выключен и
затем включен .
Диапазон уставки: 0.0~3600.0 сек (допустимо, если
P01.21=1)
1.0 сек ○
P01.23
Время задержки
пуска
Функция определяет время задержки перед запуском
ПЧ установленное вP01.23
Диапазон уставки: 0.0~60.0 сек
0.0 сек ○
P01.24
Задержка
скорости
остановки
Диапазон уставки: 0.0~100.0 сек 0.0 сек ○
Группа P02 Двигатель 1
P02.01
Асинхронный
двигатель 1
номинальная
мощность
0.1~3000.0 кВт
Зависит
от типа
двигателя
◎
P02.02
Асинхронный
двигатель 1
номинальная
частота
0.01Гц~P00.03(Максимальная частота) 50.00Гц ◎
P02.03
Асинхронный
двигатель 1
номинальная
скорость
1~36000 об/мин
Зависит
от типа
двигателя
◎
P02.04
Асинхронный
двигатель 1
номинальное
напряжение
0~1200 В
Зависит
от типа
двигателя
◎
