Goodrive100 inverters Фукциональные параметры
46
Код
функции
Имя Подробное описание параметров
Значение
по
умолчанию
Изменение
энергии.
5:Настраиваемая U/F(разделеннаяU/F) ； В этом
режиме U может быть отделена от F и F
можно
регулировать через параметр, P00.06 или
напряжение, учитывая значение параметра
,
установленного в P04.27 чтобы изменить функцию
кривой с учетом частоты.

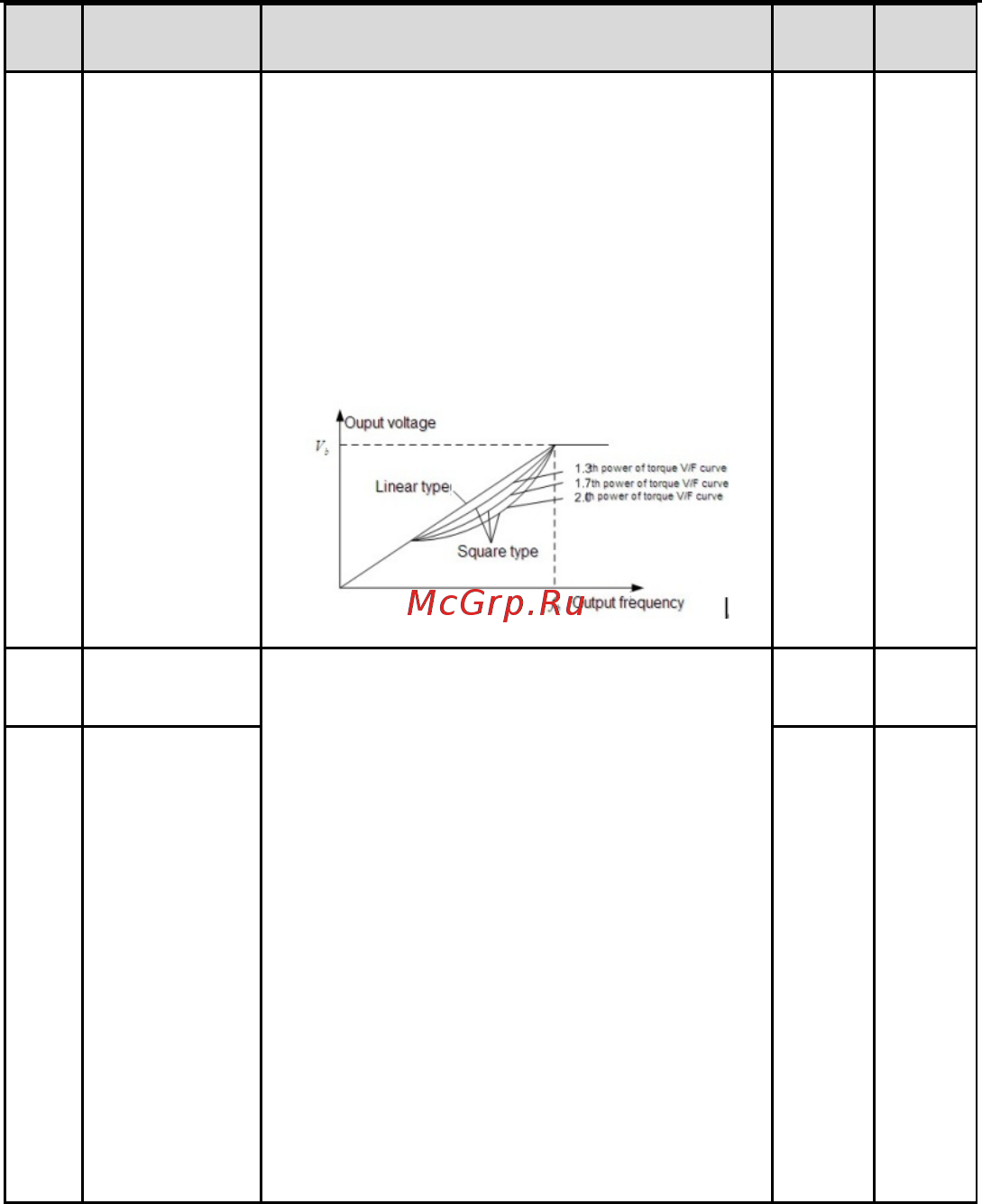

Примечание: См. рисунок Vb -
напряжение двигателя
и Fb - номинальная частота двигателя.
P04.01
Увеличение
крутящего
момента
Подъем крутящего момента по отношению
к
выходному напряжению. P04.01 - максимальное
выходное напряжение Vb.
P04.02 определяет процент выходной частоты
при
крутящем моменте для Fb.
Увеличение крутящего момента должно быть выбрано
согласно нагрузке.
Чем больше нагрузка, тем больше
крутящий момент. Увеличивать крутящий момент
неуместно, потому что двигатель будет работать с
большими перегрузками, будет увеличение
температуры ПЧ и уменьшиться его эффективность
.
Когда увеличение крутящего момента имее
т значение
0.0%, ПЧ является автоматическая
управляет
крутящим моментом.
Порог подъема крутящего
момента: ниже этого пункта
частоты подъем крутящего момента эффективен, но
выше, подъем крутящего момента неэффективен.
0.0% ○
P04.02
Завершение
увеличения
крутящего
момента
20.0% ○
