Goodrive100 inverters Фукциональные параметры
47
Код
функции
Имя Подробное описание параметров
Значение
по
умолчанию
Изменение
Диапазон уставки: P04.01:0.0%: (автоматичекий)
0.1%~10.0%
Диапазон уставки: P04.02:0.0%~50.0%
P04.03
Двигатель 1Точка
частоты 1 U/F

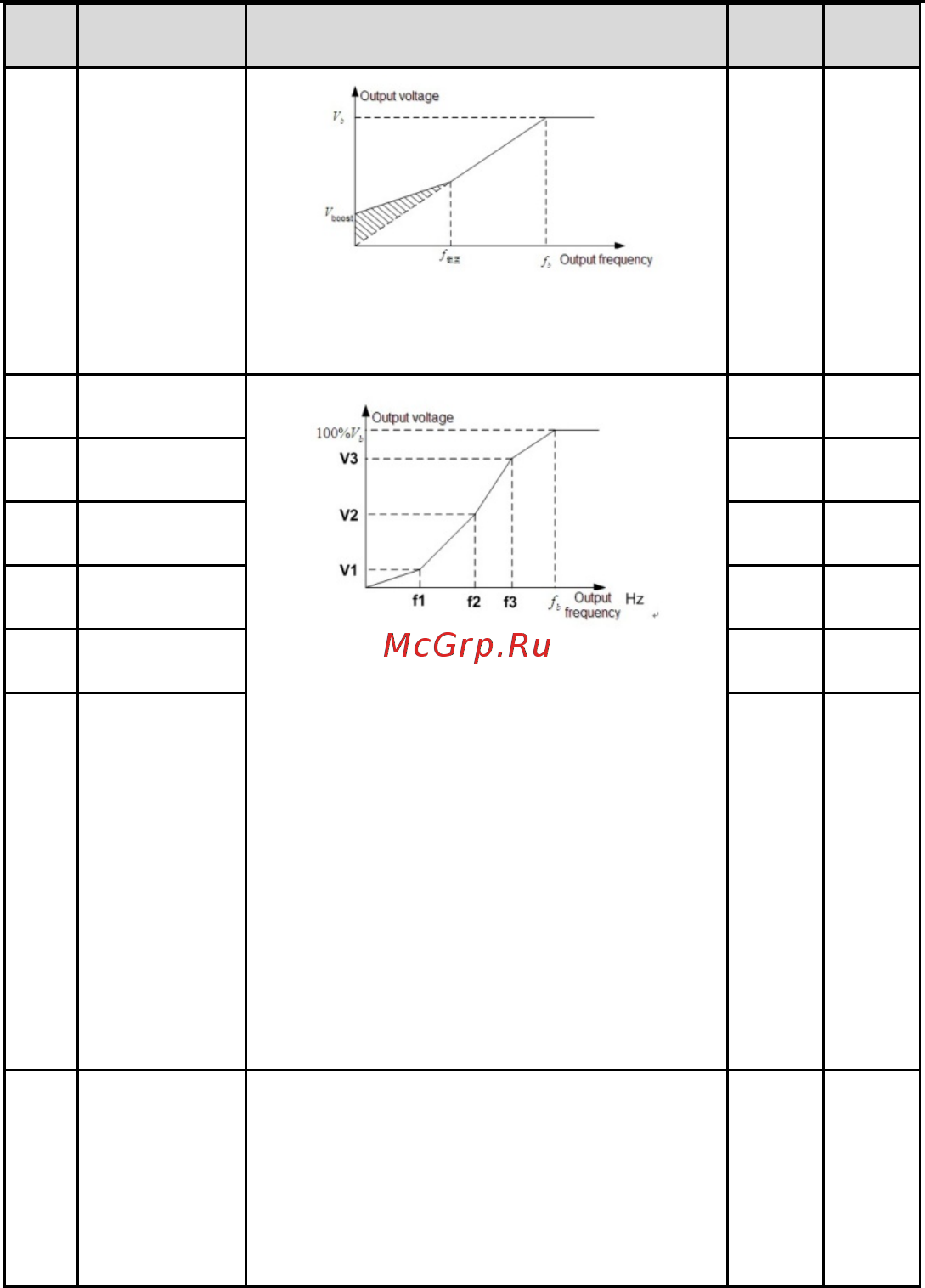

Когда P04.00 = 1, пользователь может задать кривую
U/F через P04.03 ~ P04.08.
U/f обычно устанавливается в соответствии с
нагрузкой двигателя.
Примечание V1＜V2＜V3,f1＜f2＜f3. Слишком высок
ая
или низкая частота или напряжение
могут привести
в поврежению двигателя. ПЧ может отключиться по
перегрузке или сверхтоку.
Диапазон уставки: P04.03: 0.00 Гц~P04.05
Диапазон уставки:P04.04, P04.06 и P04.08 :
0.0%~110.0%
Диапазон уставки: P04.05: P04.03~ P04.07
Диапазон уставки: P04.07: P04.05~P02.02
(Номинальная частота двигателя 1)
0.00 Гц ○
P04.04
Двигатель 1
Точка
напряжения 1 U/F
00.0% ○
P04.05
Двигатель 1
Точка
частоты 2 U/F
00.00 Гц ○
P04.06
Двигатель 1
Точка
напряжения 2 U/F
00.0% ○
P04.07
Двигатель 1
Точка
частоты 3 U/F
00.00 Гц ○
P04.08
Двигатель 1
Точка
напряжения 3 U/F
00.0% ○
P04.09
Двигатель 1
компенсация
скольжения U/F
Этот код функции используется для компенсации
изменения скорости вращения, вызванные нагрузкой
во время компенсации управления U/F для улучшения
работы двигателя. Этому параметру может быть
присвоено следующее значение, которое
считается
ниже:
△
f=fb-n*p/60
0.0% ○
