Goodrive100 inverters Фукциональные параметры
56
Код
функции
Имя Подробное описание параметров
Значение
по
умолчанию
Изменение
RO1 RO2
Диапазон уставки:00~0F
P06.10

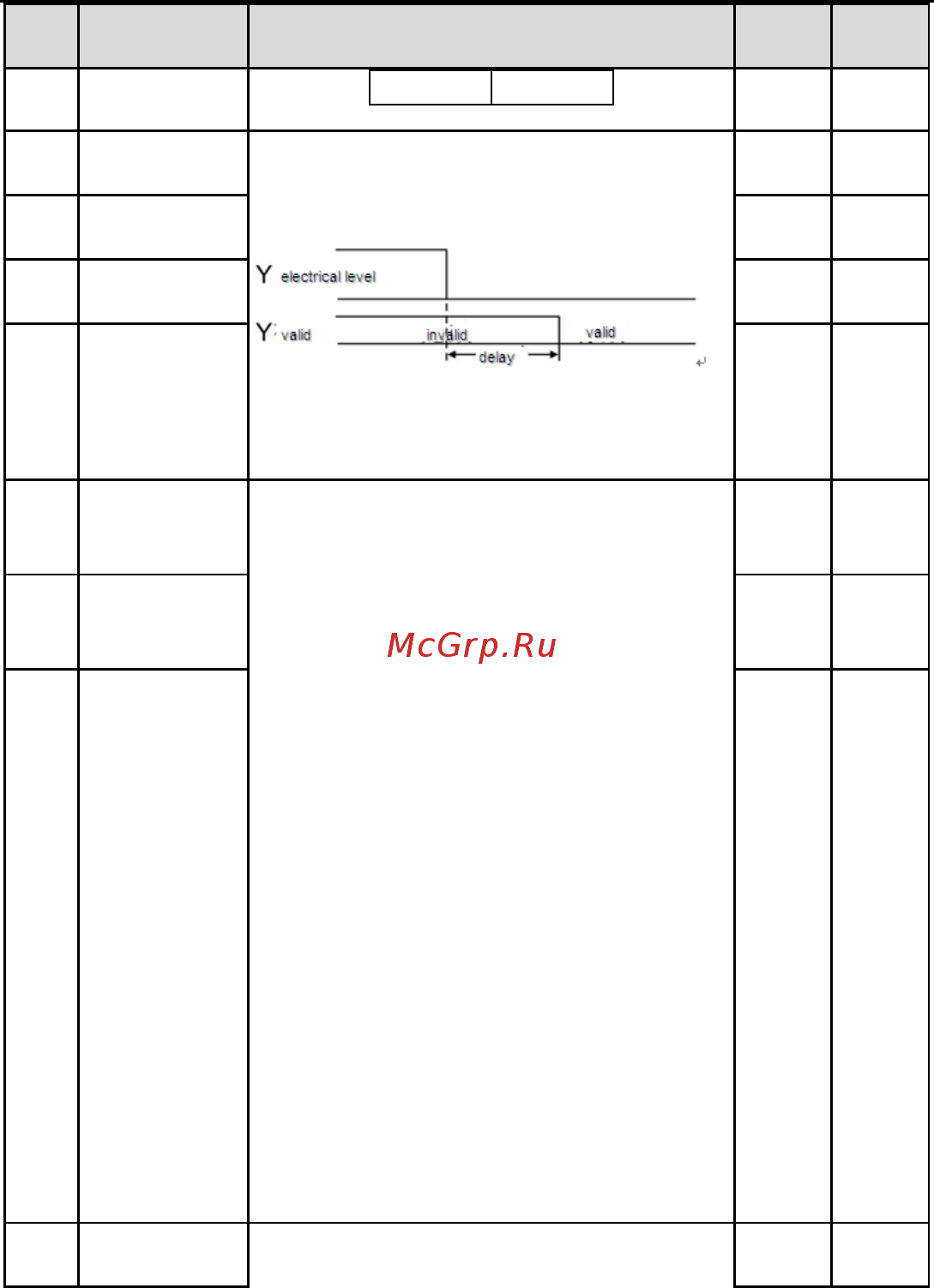

Время задержки
включения RO1
Код функции определяет соответствующее время
задержки программируемых клемм на включение/
выключение.
Диапазон уставки :0.000~50.000 сек
Примечание: P06.08 и P06.08
являются
действительными только при P06.00=1.
0.000 сек ○
P06.11
Время задержки
выключения RO1
0.000 сек ○
P06.12
Время задержки
включения RO2
0.000 сек ○
P06.13
Время задержки
выключения RO2
0.000 сек ○
P06.14
Выбор функции
аналогового
выхода AO1
0: Рабочая частота
1:Заданная частота
2:Опорная частота
3: Скорость вращения
4: Выходной ток (относительно номинального тока ПЧ)
5: Выходной ток (относительно номинального тока
двигателя)
6: Выходное напряжение
7: Выходная мощность
8:Заданный крутящий момент
9: Выходной крутящий момент
10: Аналоговый вход AI1 входное значение
11: Аналоговый вход AI2 входное значение
12: Аналоговый вход AI3 входное значение
13:Высокочастный импульсный вход HDI заданное
значение достигнуто
14:MODBUS заданное значение 1
15:MODBUS заданное значение 2
16~21: Резерв
22: Ток при крутящем моменте
(соответствует
номинальному току двигателя)
23:Ток намагничивания (соответствует номинальн
ому
току двигателя)
24~30: Резерв
0 ○
P06.15
Выбор функции
аналогового
выхода AO2
0 ○
P06.16
Выбор функции
высокочастотного
импульсного
выхода HDO
0 ○
P06.17
Нижний предел
AO1
Вышеуказанные коды функций определяют
относительную взаимосвязь между выходным
0.0% ○
